一种新型的LED投光灯的制作方法

本实用新型涉及LED照明技术领域，特别涉及一种新型的LED投光灯。

背景技术：

近年来，照明用LED耗材的成本逐渐降低，其性能得到进一步发展，与传统光源相比在使用寿命、稳定性、安全、环保等各方面都具有优势，因此被广泛使用并在个别照明领域内取代了传统光源。随着大功率LED技术的开发和进步，越来越多的LED投光灯被应用在各种照明领域。投光灯，又称聚光灯，为使指定被照面上的照度高于周围环境的灯具。通常它能够瞄准任何方向照明，并具备不受气候条件影响的结构。主要用于单体建筑装饰照明，历史建筑群外墙照明，工业产所照明、体育场、港口、码头、大楼内光外透照明，绿化景观照明，医疗文化等专门设施照明，酒吧，舞厅等。

然而大功率LED投光灯本身芯片在工作时会产生大量的热量，如果LED投光灯的散热性能差，这些热量不快速地导走散发出去，对其发光效果、光衰和使用寿命造成极大的影响。就目前而言，现有的LED投光灯，为解决散热问题，往往在灯体上额外添加散热器或风扇等，结构复杂，零部件多，耗材多，制造成本高，体积大，不利于包装和运输，降低LED投光灯的市场竞争力；另外LED投光灯的防水性能一直是现有的LED投光灯需要解决的技术问题，其防水密封效果直接影响着LED投光灯的户外正常使用和使用安全性能。

因此，如何实现一种结构设计合理，造型新颖且实用，散热效果显著，使用寿命长，防水密封性强，使用安全性能高，适用范围广的新型的LED投光灯是业内亟待解决的技术问题。

技术实现要素：

本实用新型的主要目的是提供一种新型的LED投光灯，旨在实现一种结构设计合理，造型新颖且实用，散热效果显著，使用寿命长，防水密封性强，使用安全性能高，适用范围广的新型的LED投光灯。

本实用新型提出一种新型的LED投光灯，包括灯体结构、固定在灯体结构上并可调节LED投光灯的发光角度的调节支架，灯体结构包括灯体，灯体内底面朝上延伸出一环形边框且环形边框与灯体沿边内壁侧之间留设有一排水槽且环形边框与灯体内底面组合形成一光源槽；灯体结构还包括固设于光源槽内底面并朝上照射的LED光源结构、嵌设于光源槽内并罩设于LED光源结构上的反光板、盖设于灯体上端面上并将反光板压固在光源槽内的透光板，排水槽上设有若干可通风散热并具有排水功能的通风排水孔；光源槽上设有出线孔，LED光源结构延伸出的通电导线穿过出线孔并与市电电连接，出线孔与通电导线的连接处通过灌胶达到密封防水的效果；在环形边框与透光板的连接处设有防水密封胶。

优选地，LED光源结构包括紧贴于光源槽内底面上的基板、均匀布设于基板上的若干LED灯珠。

优选地，反光板上布设有若干独立罩设于每个LED灯珠上的呈喇叭状的反光座。

优选地，反光板上端面设有反光层。

优选地，透光板在排水槽的位置对应处设有遮光涂层。

优选地，灯体内底面设有若干安装螺孔。

优选地，LED光源结构和反光板均通过螺钉连接方式固设于灯体上。

优选地，环形边框上端面设有环形凹槽。

优选地，灯体设置为一体成型结构并由导热金属制成。

本实用新型LED投光灯，包括调节支架、灯体、LED光源结构、反光板和透光板。本实用新型实现了以下有益效果：灯体、环形边框设置为一体成型结构并由导热金属制成，导热性能好，基板通过螺钉紧贴固定在灯体内底面上，LED灯珠工作时产生的热量可快速均匀地传递至灯体上，灯体大大增大散热面积，且环形边框与灯体沿边内侧壁之间留设有一排水槽，排水槽上设有若干通风排水孔，通风排水孔使得灯体内部可通风散热，利用空气对流，可将热量快速散发出去，热量传递扩散速度快，热量不囤积，散热效果显著，有效确保LED光源结构的长期正常使用，减小光衰，延长LED投光灯的使用寿命，且避免像传统的结构样式，需要在灯体上额外添加散热器或风扇等，结构复杂，零部件多，制造成本高，体积大；同时通风排水孔可及时将排水槽内的雨水排干净，防止雨水渗入光源槽内而影响LED投光灯的使用寿命，结构设计合理，造型新颖且实用，有效提高LED投光灯的防水密封性，而且出线孔与通电导线的连接处通过灌胶来达到密封防水的效果，在出线孔与通电导线的连接处灌入密封胶，使得通电导线与密封胶融为一体并达到密封出线孔的目的，进一步提高了LED投光灯的防水密封性能，再者环形边框与透光板的连接处设有防水密封胶，极大提高了防水密封性能，使得LED投光灯的防护值可由IP65提升至IP68，满足水下工作的安全条件，不仅适用于室内室外安装使用，还可安装到水底工作，适用范围广，使用安全性能高。

附图说明

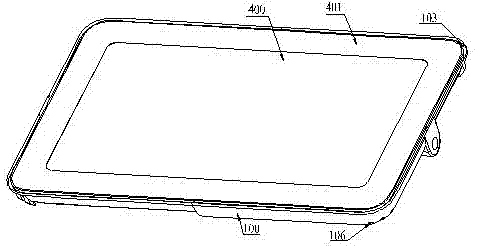

图1为本实用新型的一种新型的LED投光灯的一实施例的立体结构示意图；

图2为本实用新型的一种新型的LED投光灯的一实施例的立体结构分解示意图，其中调节支架和LED灯珠未示出。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参照图1至图2，提出本实用新型的一种新型的LED投光灯的一实施例，包括灯体结构、固定在灯体结构上并可调节LED投光灯的发光角度的调节支架，调节支架通过调节螺母安固在灯体结构的侧壁上，可旋转转动灯体结构从而可调节LED投光灯的发光角度，操作简单，调节方便，适用范围广。

灯体结构包括灯体100，灯体100内底面朝上延伸出一环形边框101且环形边框101与灯体100沿边内壁侧之间留设有一排水槽103且环形边框101与灯体100内底面组合围设形成一光源槽104，灯体100与环形边框101设置为一体成型结构，简化生产工序，提高生产效率，降低生产成本。排水槽103上设有若干可通风散热并具有排水功能的通风排水孔106，通风排水孔106可使灯体100内空气对流从而达到通风散热的效果，而且通风排水孔106可排干净排水槽103内的雨水，避免排水槽103内积水而渗入光源槽104内，从而影响LED投光灯的使用寿命。

灯体结构还包括固设于光源槽104内底面并朝上照射的LED光源结构、嵌设于光源槽104内并罩设于LED光源结构上的反光板300、盖设于灯体100上端面上并将反光板300压固在光源槽104内的透光板400，透光板400由透光材料制成，且透光板400在排水槽103的位置对应处设有遮光涂层401，遮光涂层401不仅防止光污染，避免有效光朝无效范围处照射，光线利用率高，而且具有遮丑作用，使得LED投光灯整体外型美观而简约，黑白相间，层次感强。

LED光源结构包括紧贴于光源槽104内底面上的基板201、均匀布设于基板201上的若干LED灯珠，反光板300上布设有若干独立罩设于每个LED灯珠上的呈喇叭状的反光座301，同时反光板300上端面设有反光层，反光效果好，反光座301呈喇叭状设置，有效确保每个LED灯珠朝外照射的光线集聚在有效照射范围内，光线利用率高，光效高，同时反光效果好，功率较低的LED投光灯便可达到所需的照明亮度，节能环保，而且反光板300与反光座301完美结合，无需额外添加大型的反光杯等零部件便可达到理想的照明效果，设计合理，整灯体100积小，厚度单薄，本实用新型的LED投光灯整体形同一平板电脑，外型精致且美观。

光源槽104上设有出线孔107，LED光源结构延伸出的通电导线穿过出线孔107并与市电电连接，出线孔107与通电导线的连接处通过灌胶达到密封防水的效果。同时在环形边框101与透光板400的连接处设有防水密封胶，环形边框101上端面设有环形凹槽102，环形凹槽102对防水密封胶具有容置作用，避免防水密封胶受挤压朝外渗出而影响透光板400与环形边框101之间的密封强度和连接平整度。

本实施例灯体100内底面设有若干安装螺孔105，LED光源结构和反光板300上均设有通孔202，通过螺钉穿过通孔202并与安装螺孔105螺纹咬合从而使LED光源结构和反光板300通过螺钉连接方式紧贴固设于灯体100上，结构紧凑，连接稳固可靠，抗震效果显著，使用寿命长。

就目前而言，散热性能和防水密封性是LED投光灯需要解决的技术问题，因此，本实用新型提出一种结构设计合理，造型新颖且实用，散热效果显著，使用寿命长，防水密封性强，使用安全性能高，适用范围广的新型的LED投光灯以解决现有的技术问题。

LED投光灯包括可调节照明角度的调节支架、设于调节支架上的灯体结构，灯体结构包括灯体100、LED光源结构、反光板300和透光板400。灯体100内底面朝上延伸出一环形边框101且环形边框101与灯体100沿边内壁侧之间留设有一排水槽103且环形边框101与灯体100内底面组合形成一光源槽104，LED光源结构紧贴于光源槽104内底面上，反光板300嵌设于光源槽104内并罩设在LED光源结构上，透光板400通过防水密封胶固设于环形边框101的上端面上且透光板400将反光板300压固在光源槽104内。本实用新型灯体100、环形边框101设置为一体成型结构并由导热金属制成，生产工序简单，且导热性能好，导热均匀，基板201通过螺钉紧贴固定在灯体100内底面上，LED灯珠工作时产生的热量可快速均匀地传递至灯体100上，灯体100大大增大散热面积，且环形边框101与灯体100沿边内侧壁之间留设有一排水槽103，排水槽103上设有若干通风排水孔106，通风排水孔106使得灯体100内部可通风散热，利用空气对流，可将热量快速散发出去，热量传递扩散速度快，热量不囤积，散热效果显著，有效确保LED光源结构的长期正常使用，减小光衰，延长LED投光灯的使用寿命，且避免像传统的结构样式，需要在灯体100上额外添加散热器或风扇等，结构复杂，零部件多，制造成本高，体积大；同时通风排水孔106可及时将排水槽103内的雨水排干净，防止积水渗入光源槽104内而影响LED投光灯的使用寿命，结构设计合理，造型新颖且实用，有效提高LED投光灯的防水密封性，而且出线孔107与通电导线的连接处通过灌胶来达到密封防水的效果，在出线孔107与通电导线的连接处灌入密封胶，使得通电导线与密封胶融为一体并达到密封出线孔107的目的，进一步提高了LED投光灯的防水密封性能，再者环形边框101与透光板400的连接处设有防水密封胶，极大提高了防水密封性能，使得LED投光灯的防护值可由IP65提升至IP68，满足水下工作的安全条件，不仅适用于室内室外安装使用，还可安装到水底工作，适用范围广，使用安全性能高。

因此，本实用新型真正实现了一种结构设计合理，造型新颖且实用，散热效果显著，使用寿命长，防水密封性强，使用安全性能高，适用范围广的新型的LED投光灯，值得广泛推广和应用。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
