一种压合机的制作方法

本实用新型涉及一种压合机。具体的说涉及一种用于将带胶冷凝器粘贴到冰箱内胆上的压合机。

背景技术：

随作冰箱生产工艺的更新升级，一种新工艺需要将带胶的冷凝器粘贴到冰箱内胆上，并压合。由于实际制冷效果的要求，一台冰箱的内胆上需要粘贴多块冷凝器。而且对冷凝器粘贴压合有较高的工艺要求。

现有技术是人工先将一块带胶的冷凝器粘贴到冰箱内胆上，再将内胆放到压合机里压紧。现有压合机每次只能压合一块冷凝器，一台冰箱的内胆需要多次粘贴、定位、压合，效率较低，无法满足实际要求。因为压合冷凝器的工作量较大，所以需要一种同时压合多块冷凝器的压合机，来提高生产效率和产品质量。

技术实现要素：

针对现有技术存在的上述缺陷，本实用新型要解决的技术问题是，提供一种压合机，使得能够实现一次压合多块冷凝器，消除现有技术中的需要多次粘贴、定位、压合的问题，降低员工劳动强度，提高生产效率。

为解决上述技术问题，本实用新型提供了一种压合机，用于将多块冷凝器同时压合到冰箱内胆上。所述压合机包括机架和移动工作台，所述机架上设有水平传送装置、固定支架、活动支架；所述移动工作台上设有治具；所述活动支架上还设有控制装置。

与现有技术采用单台压合的方式相比，本实用新型的压合机具有如下有益效果：通过安装多个压合装置并同时动作的方式，可以提高产品的生产效率，并降低员工劳动强度。

附图说明

下面结合附图对本发明作进一步说明：

附图1 为本实用新型的设备结构轴侧视图；

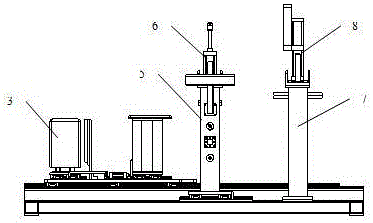

附图2为本实用新型的设备结构主视图；

附图3为本实用新型的设备结构俯视图；

附图4为本实用新型的设备结构左视图；

其中：1、机架；2、水平传送装置；3、治具；4、移动工作台； 5、活动支架；6、副下压装置；7、固定支架；8、主下压装置；9、控制装置；10、侧压装置。

具体实施方式

下面结合附图来说明本实用新型。

图1至图4为本实用新型一实施例的压合机的结构示意图。如图所示，本实施例的压合机包括机架1和移动工作台4，所述机架1上设有水平传送装置2、固定支架7、活动支架5；所述移动工作台4上设有治具3；所述活动支架5上还设有控制装置9。

以下结合附图说明本实施例的压合机的操作过程。员工操作时将粘贴好冷凝器的冰箱内胆放到治具3上，启动控制装置9。水平传送装置2带动移动工作台4，将冰箱内胆输送到所述压合装置的正下方。主下压装置8、副下压装置6和侧压装置10同时动作，对冷凝器施力，使冷凝器紧紧的粘贴到内胆上。

可以调节活动支架5的位置，以适应不同尺寸的产品。

当然，以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
