一种多激光头切割组件的制作方法

本实用新型涉及激光切割装置，尤其涉及一种多激光头切割组件。

背景技术：

过去光纤(Fiber)激光切割机不可以切割复合材料(金属与非金属复合)，不锈钢板表面都腹有一层朔料保护膜，光纤(Fiber)激光切割不锈钢板时都是先撕掉上面一层保护膜进行切割，切割完成后又要腹一层朔料膜以作保护成品或半成品不会刮花，在二次腹膜时也会产生刮花现象，因此在大大增加了人力成本及材料成本的同时也造成了切割后成品或半成品的品质下降；此外切割铝朔板及PCB板是采用切削式加工工艺，切削式加工工艺不能完成20mm x 20mm以下的复杂成型切割，而且切削式加工工艺必须装夹材料才能完成(装夹材料时必须预留装夹位置)，因此增加了人力成本及材料成本，而且完成不了20mm x 20mm以下的复杂成型切割需求；

客户使用激光切割机完成单一不同材质(金属材料：铁板、铝板，非金属材料亚克力板、PVC板、中纤板、木板)的材料加工时采用以下两种方案：1.采购一台中、大功率的二氧化碳(Co2)激光切割机；此方案购买设备成本高及后期使用成本也高(电费较高及辅助气体费用)；2.采购一台光纤(Fiber)激光切割切割金属材，采购一台二氧化碳(Co2)激光切割机切割非金属材料；因此大大增加采购了成本及使用成本(两台设备占用了更大的摆放空间)。

技术实现要素：

本实用新型提出一种多激光头切割组件，解决了现有技术中的问题。

本实用新型的技术方案是这样实现的：

一种多激光头切割组件，所述多激光头切割组件外部包有一外壳，所述外壳内部安装有一水平放置的第一固定平台，所述第一固定平台前端固定一垂直于第一固定平台的第二固定平台，所述第二固定平台前侧安装有可相对于第二固定平台上下移动的二氧化碳激光头装置和第二激光头。

作为本实用新型的优选方案，所述第一固定平台下方安装一可与齿条啮合传动的第二齿轮，所述第二齿轮上端连接一为其提供动能的第二电机，所述第二电机固定于所述第二固定平台上表面。

作为本实用新型的优选方案，所述第二固定平台前侧面纵向固定有若干第二导轨，所述第二导轨上设有与之配合并可上下移动的第二滑块，所述第二滑块前端固定有固定板，所述固定板前端固定有二氧化碳激光头装置或第二激光头。

作为本实用新型的优选方案，一第三电机设于所述第二固定平台后侧面，所述第二固定平台上端固定一水平固定架，所述第三电机固定于所述固定架的安装位内部，所述第三电机为丝杆步进电机，所述第三电机丝杆上的移动滑块与所述第二滑块连接固定。

作为本实用新型的优选方案，所述二氧化碳激光头装置包括一二氧化碳激光头和一可以接收反射结构反射的光源并将之折入二氧化碳激光头内部的反射机构，所述反射机构固定于所述固定板上，所述反射机构下端设有一可伸缩连杆，所述连杆下端连接所述二氧化碳激光头。

有益效果

1、现有二氧化碳激光与光纤激光混合光源激光切割机可以实现不用撕膜直接完成不锈钢板的切割，在降低人工及材料成本的同时还提升了切割后的成品质量；

2、现有二氧化碳激光与光纤激光混合光源激光切割机可以不用装夹直接完成切割，而且最小成型尺寸为2mm x 2mm；因此在降低人工及材料成本的同时还满足了2mm x 2mm以上的复杂成型切割需求；

3、现有二氧化碳激光与光纤激光混合光源激光切割机可以直接完成单一不同材料的切割加工；如金属材料：铁板、铝板，非金属材料：亚克力板、PVC板、中纤板、木板。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为多激光头切割组件和横梁装置组合主视示意图；

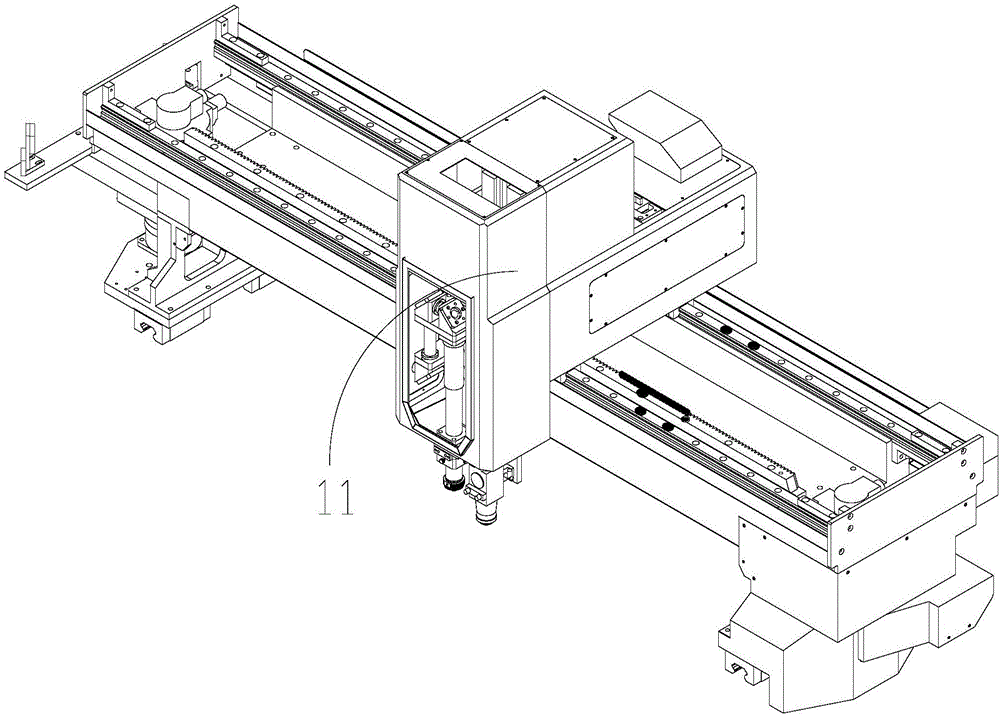

图2为激光头切割组件和横梁装置组合轴侧示意图；

图3为多激光头切割组件轴测1结构示意图；

图4为多激光头切割组件轴测2结构示意图。

其中，多激光头切割组件1，外壳11，第一固定平台12，第二齿轮13，第二固定平台14，第二电机15，第三电机16，固定架17，第二导轨18，第二滑块19，反射机构110，连杆111，二氧化碳激光头112，第二激光头113，固定板114。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图所示，多激光头切割组件1外部包有一外壳11，外壳11内部安装有一水平放置的第一固定平台12，第一固定平台12前端固定一垂直于第一固定平台 12的第二固定平台14，第二固定平台前侧安装有可相对于第二固定平台14上下移动的二氧化碳激光头装置和第二激光头113。

第一固定平台12下方安装一可与齿条啮合传动的第二齿轮13，第二齿轮13上端连接一为其提供动能的第二电机15，第二电机15固定于第二固定平台14上表面。

第二固定平台14前侧面纵向固定有两个平行放置的第二导轨18，第二导轨18上设有与之配合并可上下移动的第二滑块19，第二滑块19前端固定有固定板114，两固定板114前端分别固定二氧化碳激光头装置和第二激光头113。

一第三电机16设于所述第二固定平台后侧面，第二固定平台14上端固定一水平固定架17，第三电机16固定于固定架17的安装位内部，第三电机16为丝杆步进电机，第三电机16丝杆上的移动滑块与第二滑块19连接固定。

二氧化碳激光头装置包括一二氧化碳激光头112和一可以接收反射结构反射的光源并将之折入二氧化碳激光头112内部的反射机构110，反射机构110固定于固定板114上，反射机构110下端设有一可伸缩连杆111，所述连杆111下端连接所述二氧化碳激光头112。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
