一种加工光纤线缆盘具侧板的钻头组件的制作方法

本实用新型涉及光通信行业用的盘具加工领域，具体为一种加工电缆盘具侧板上的孔的钻头组件。

背景技术：

随着光通信技术的发展及用户终端对数据等其他信息的要求越来越高，皮线光缆用户通信线已取代铜缆入户线，成为用户宽带引入线的主流产品，使得对皮线光缆成品盘的需求大大增加，其盘具的侧板需要加工五个孔，以往只能逐个加工，效率低，无法满足生产需要。

技术实现要素：

本实用新型针对盘具的侧板上的孔只能逐个加工、效率低的问题，而研究设计一种能够同时钻五个孔的钻头组件。

本实用新型的技术手段如下：

一种加工光纤线缆盘具侧板的钻头组件，其特征在于，包括：与钻床的钻轴套连接并能够随之上下移动的法兰套、与钻床的钻杆通过联轴器连接的驱动轴、能够安装不同规格钻头的五个钻轴以及用来安装五个钻轴及驱动轴的法兰组件；所述五个安装轴分别为第一钻轴、第二钻轴、第三钻轴、第四钻轴和第五钻轴，所述第一钻轴、第二钻轴和第四钻轴分别通过带传动与驱动轴连接，所述第三钻轴和第五钻轴分别通过带传动与第四钻轴连接。

进一步地，所述法兰组件包括上法兰、下法兰以及支撑在二者之间的撑杆。

进一步地，所述驱动轴以及五个钻轴均安装在下法兰上。

所述下法兰下方的驱动轴、第一钻轴、第二钻轴和第四钻轴上具有带轮,且驱动轴、第一钻轴、第二钻轴和第四钻轴上的带轮之间通过圆带链接；所述下法兰和上法兰之间的第二钻轴、第三转轴和第五钻轴上具有带轮，且第二钻轴、第三转轴和第五钻轴上的带轮通过圆带链接。

更进一步地，所述法兰套固定安装在所述上法兰上。

与现有技术相比，本实用新型具有的有益效果是：驱动轴通过带传动将动力分别传递给第一钻轴、第二钻轴和第四转轴，第四钻轴再通过带传动将动力传递给第三钻轴和第五钻轴，五个钻轴上能够同时安装相同直径或者不同直径的钻头，完成对盘具的侧板一次性开五个孔的需要，简化了生产流程，大大提高了钻孔效率。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还能够以根据这些附图获得其他的附图。

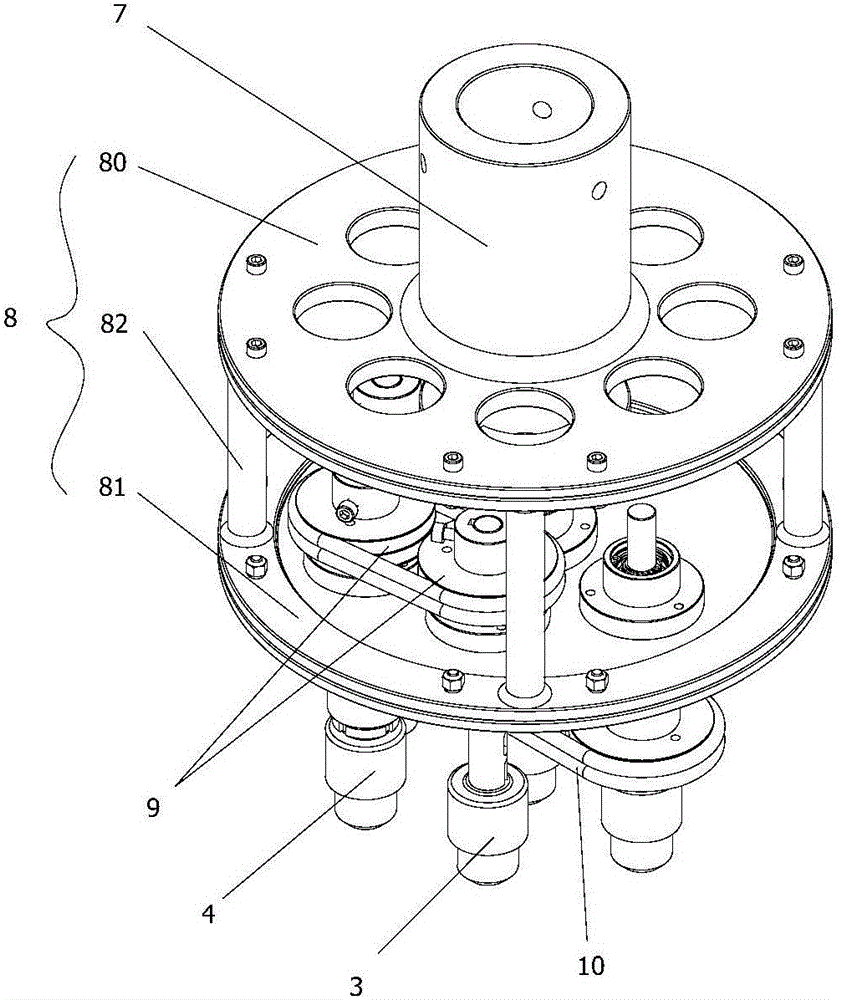

图1为本实用新型实施例俯视立体图；

图2为本实用新型实施例仰视立体图；

图3为本实用新型实施例主视图；

图4为本实用新型实施例仰视图；

图5为图4中B-B剖视图。

图中：1、第一钻轴，2、第二钻轴，3、第三钻轴，4、第四钻轴，5、第五钻轴，6、驱动轴，7、法兰套，8、法兰组件，80、上法兰，81、下法兰，82、撑杆，9、带轮，10、圆带，11、联轴器。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型所提到的方向用语，例如「上」、「下」、「前」、「后」、「左」、「右」等，仅是参考附加图式的方向。因此，使用的方向用语是用来说明，而非用来限制本实用新型。

如图1-图5所示的加工光纤线缆盘具侧板的钻头组件，包括：与钻床的钻轴套连接并能够随之上下移动的法兰套7、与钻床的钻杆通过联轴器11连接的 驱动轴6、能够安装不同规格钻头的五个钻轴以及用来安装五个钻轴及驱动轴6的法兰组件8；五个安装轴分别为第一钻轴1、第二钻轴2、第三钻轴3、第四钻轴4和第五钻轴5，第一钻轴1、第二钻轴2和第四钻轴4分别通过带传动与驱动轴6连接，第三钻轴3和第五钻轴5分别通过带传动与第四钻轴4连接。具体地，通过在驱动轴6和五个钻轴上设置带轮9，利用圆带10连接相应带轮9实现带传动。

作为一种优选的实施方式，法兰组件8包括上法兰80、下法兰81以及支撑在二者之间的撑杆8。

作为又一种优选的实施方式，驱动轴6以及五个钻轴均安装在下法兰81上。

作为另一种优选的实施方式，下法兰81下方的驱动轴6、第一钻轴1、第二钻轴2和第四钻轴4上具有带轮9，所述下法兰81和上法兰80之间的第二钻轴2、第三转轴和第五钻轴5上具有带轮9。

法兰套7固定安装在上法兰80上，具体地说，钻头组件随钻床的钻轴套上下移动，钻床的钻杆将动力通过联轴器11传递给驱动轴6，驱动轴6带动第一钻轴1、第二钻轴2和第四钻轴4转动，第四钻轴4带动第三钻轴3和第五钻轴5转动，在五个钻轴上安装钻头，即实现五个钻头同时钻孔。

作为本实用新型的变形，驱动轴能够以通过带传动带动第一钻轴和第二钻轴转动，第一钻轴或第二钻轴通过带传动带动另外三个钻轴转动，同样能够实现五个钻头同时钻孔，同样在本实用新型的保护范围内。

当然，作为本实用新型的更多变形，驱动轴能够通过带传动带动一个、四个或五个钻轴转动，其他钻轴通过二级带传动转动，均在本实用新型的保护范围内。

本实用新型的保护范围并不限于五个钻轴，对于别的个数的钻轴，通过简单变形，利用本实用新型所述的带传动方式仍能够实现，同样在本实用新型的保护范围内。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
