一种装配电气柜二次线专用工具的制作方法

本实用新型一种装配电气柜二次线专用工具，属于电器设备制造用工具技术领域。

背景技术：

电气设备制造时，都需要进行二次线的接线与布线，二次线的接线也是电力检修与电器设备连接不可缺少的工作，然而在日常工作中所使用的接线工具是传统的手钳、尖嘴钳、螺丝刀、木棒等工具，不仅连接不规范而且走线很不好看，还经常发生由于接线错误导致电器设备烧毁事故的发生。

技术实现要素：

本实用新型克服了现有技术存在的不足，提供了一种电器设备二次线接线、或电气设备连接二次线时的专用工具。

为了解决上述技术问题，本实用新型采用的技术方案为：一种装配电气柜二次线专用工具，包括走线板，所述走线板呈长条状，且所述走线板的一侧设置有挡线板，所述走线板的另一侧依次设置有拔线刃口和剪断电线刃口，两个所述走线板的一端铰接在一起，在两个走线板的铰接处设置有弯线具，所述弯线具为圆形或方形的薄板，用于弯折圆弧线或直角线。

所述弯线具和两个走线板通过螺栓活动串接在一起，且两个所述的走线板能绕螺栓自由调节角度。

任意一个所述走线板上设置有一个或多个用于紧固螺丝的卡扣，另一个所述走线板上设置有用于悬挂的挂勾。

所述挡线板上设置有刻度线。

本实用新型与现有技术相比具有的有益效果是：本实用新型采用尼龙裹布裹住所走出的多根导线，不至于在走别的导线时乱线。并且采用二次导线专用弯头制作器，可以制出不同的导线弯头，而且弯头大小一致，不仅美观而且便于工作人员绑扎。本实用新型使用后不仅可以取代原有的手工式弯线法，而且新工人也可以走出漂亮的二次接线。本实用新型带有刻度尺，可以根据尺寸对导线弯折。本实用新型带有导线线头开拔的刃口，可以开拔导线。本实用新型配有包导线的不同颜色的几块包布，可以零时包裹导线，不使导线乱而错接。

附图说明

下面结合附图对本实用新型做进一步的说明。

图1为本实用新型的结构示意图，亦即弯线具为圆形时的使用状态图。

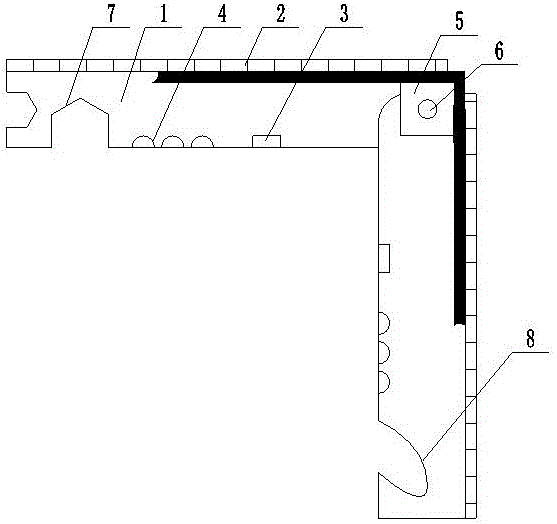

图2为本实用新型中弯线具为方形时的使用状态图。

图中：1为走线板、2为挡线板、3为拔线刃口、4为剪断电线刃口、5为弯线具、6为螺栓、7为卡扣、8为挂勾。

具体实施方式

如图1、图2所示，本实用新型一种装配电气柜二次线专用工具，包括走线板1，所述走线板1呈长条状，且所述走线板1的一侧设置有挡线板2，所述走线板1的另一侧依次设置有拔线刃口3和剪断电线刃口4，两个所述走线板1的一端铰接在一起，在两个走线板1的铰接处设置有弯线具5，所述弯线具5为圆形或方形的薄板，用于弯折圆弧线或直角线。

所述弯线具5和两个走线板1通过螺栓6活动串接在一起，且两个所述的走线板1能绕螺栓6自由调节角度。

任意一个所述走线板1上设置有一个或多个用于紧固螺丝的卡扣7，另一个所述走线板1上设置有用于悬挂的挂勾8。

所述挡线板2上设置有刻度线。

本实用新型配合尼龙布包裹导线，可以有效的减轻工作人员的劳动强度，还可以使走出的线样规范，配合尼龙裹布使用，还可以分开二次线的走向，方便走线人员走完线后的绑扎。可以有效的解决电器设备二次线走线不规范和混线这一问题。

本实用新型采用尼龙裹布裹住所走出的多根导线，不至于在走别的导线时乱线。并且采用二次导线专用弯头制作器，可以制出不同的导线弯头，而且弯头大小一致，不仅美观而且便于工作人员绑扎。

本实用新型使用后不仅可以取代原有的手工式弯线法，而且新工人也可以走出漂亮的二次接线。本实用新型带有刻度尺，可以根据尺寸对导线弯折。本实用新型带有导线线头开拔的刃口，可以开拔导线。本实用新型配有包导线的不同颜色的几块包布，可以零时包裹导线，不使导线乱而错接。

上面结合附图对本实用新型的实施例作了详细说明，但是本实用新型并不限于上述实施例，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
