鸡仔饼压盘机的制作方法

本实用新型涉及一种鸡仔饼压盘机。

背景技术：

鸡仔饼生产时，以前是工人把饼料一粒一粒的排在盘里，然后人手用力压料，效率非常低，劳动强度大，耗用太多人手。

技术实现要素：

本实用新型的目的是提出一种鸡仔饼压盘机，克服了现有技术的上述不足，其结构设计简单、使用方便，自动化生产，降低了人力成本，极大地提高了产品的使用效率，有利于产品推广。

为了达到上述设计目的，本实用新型采用的技术方案如下：

一种鸡仔饼压盘机，包括架体、传送带、压饼装置，所述架体上部设有传送带，架体靠近一端处设有压饼装置，所述压饼装置主要包括支架、压盘、气缸。

优选地，所述支架下部固定在架体上，支架上部设有气缸，气缸的活塞杆下端设有压盘，压盘与架体上的传送带相对设置。

优选地，所述压饼装置下侧设有固定在架体上的感应器。

优选地，所述架体一端设有电机，电机用于带动传送带转动。

本实用新型所述的鸡仔饼压盘机的有益效果是：其结构设计简单、使用方便，自动化生产，降低了人力成本，极大地提高了产品的使用效率，有利于产品推广。

采用排盘机把饼料自动排盘，自动送盘，自动压料。原来三十个人的产能，现在只要三个人就可以完成。

附图说明

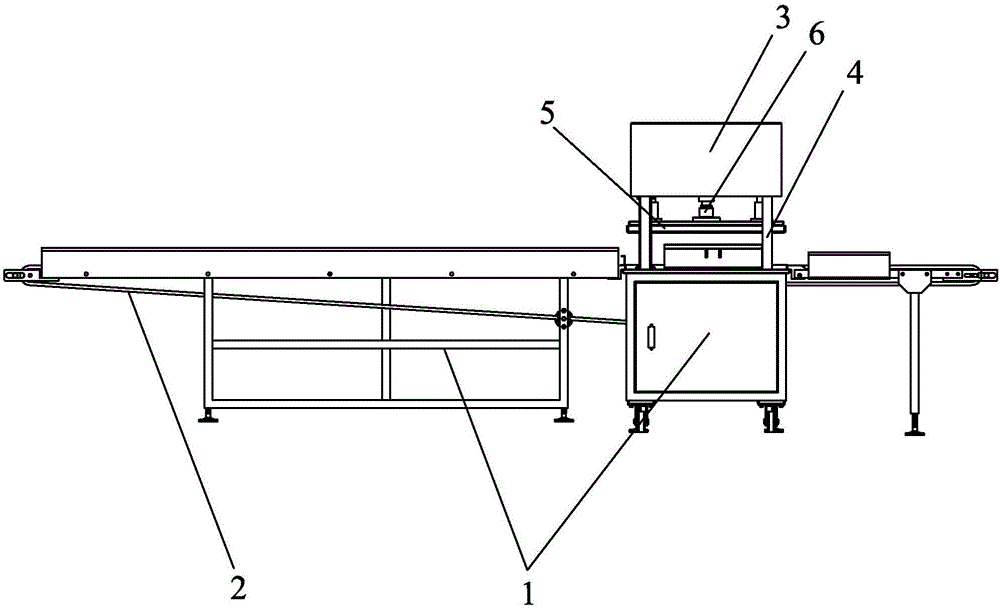

图1是本实用新型所述的鸡仔饼压盘机的结构示意图；

图2是本实用新型所述的鸡仔饼压盘机的主视图；

图3是本实用新型所述的鸡仔饼压盘机的后视图。

具体实施方式

下面对本实用新型的最佳实施方案作进一步的详细的描述。

如图1-3所示，所述鸡仔饼压盘机，包括架体1、传送带2、压饼装置3，所述架体1上部设有传送带2，架体1靠近一端处设有压饼装置3，所述压饼装置3主要包括支架4、压盘5、气缸6，支架4下部固定在架体1上，支架4上部设有气缸6，气缸6的活塞杆下端设有压盘5，压盘5与架体1上的传送带2相对设置。

所述压饼装置3下侧设有固定在架体1上的感应器，用于感应是否有盘子传送到压饼装置3下侧。

所述架体1一端设有电机，电机用于带动传送带2转动。

操作过程：把已经排好饼料的盘子放到传送带2上，自动运送到压饼装置3下，感应器感应到有盘子后，传送带2停止，压饼装置3动作，把整盘的饼料压扁，然后传送带2继续前进，把盘子送到机尾由工人收集上架。

以上内容是结合具体的优选实施方式对本实用新型所做的进一步详细说明，便于该技术领域的技术人员能理解和应用本实用新型，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下还可以做出若干简单推演或替换，而不必经过创造性的劳动。因此，本领域技术人员根据本实用新型的揭示，对本实用新型做出的简单改进都应该在本实用新型的保护范围之内。
