一种带自动保护功能的烙铁的制作方法

本实用新型涉及一种烙铁，尤其是涉及一种带自动保护功能的烙铁。

背景技术：

各电子公司生产及科研单位都会用到烙铁，有的用到是普通的烙铁、有的用的是恒温烙铁，但是都有一个问题，就是使用人员离开位置而烙铁忘记关掉，这样长时间干烧存在损坏烙铁、烙铁头氧化，更严重的会引发火灾等严重后果，这样对于烙铁的损害比较大，存在安全隐患。

技术实现要素：

本实用新型的目的在于提供一种带自动保护功能的烙铁，其安全性能高、在未工作时可自动切断电源。

为解决上述技术问题，本实用新型的实施方式提供了一种带自动保护功能的烙铁，其包括电烙铁本体，该电烙铁本体具有：电加热管；以及，安装于电加热管前端的烙铁头；该电烙铁本体还包括：智能控制终端，其包括接于电加热管的电源电路、接于电源电路的主控电路、接于电源电路以及主控电路的恒温加热控制电路，该恒温加热控制电路接于电加热管；安装于电烙铁本体的霍尔开关，其接于主控电路；用于放置烙铁头的烙铁支架上设置有与霍尔开关配合的光电信号发射器。

进一步，霍尔开关安装于电烙铁本体的烙铁头处。

进一步，霍尔开关通过连接线而与主控电路相连。

本实用新型具有如下有益效果：该装置能够恒温加热，计时准确，准时自动断电，结构简单，实用性强，节约能源，避免安全隐患。

附图说明

图1为一种带自动保护功能的烙铁原理图；

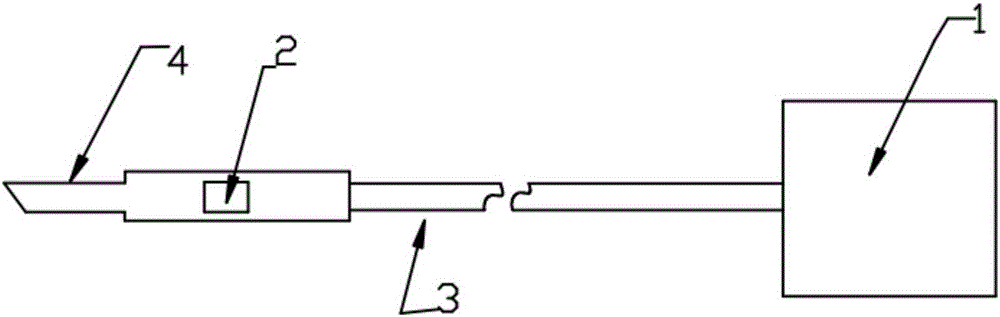

图2为一种带自动保护功能的烙铁结构图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型。

如图1-2所示，一种带自动保护功能的烙铁，其包括电烙铁本体，该电烙铁本体具有：电加热管5、安装于电加热管前端的烙铁头4，为实现电烙铁本体的自动保护功能，该电烙铁本体还包括：智能控制终端1以及接于智能控制终端的霍尔开关2。

参见图2，该电烙铁本体的智能控制终端包括接于电加热管的电源电路11、接于电源电路的主控电路12、接于电源电路以及主控电路的恒温加热控制电路13，该恒温加热控制电路接于电加热管。

安装于电烙铁本体的霍尔开关2，其通过连接线3接于主控电路12，该电烙铁本体可设置收线器，该收线器能够延长或者收起连接线，便于连接线根据长度需要进行调整，用于放置烙铁头的烙铁支架上设置有与霍尔开关配合的光电信号发射器，而霍尔开关的位置在本实施例中选择安装在烙铁头处，其实时检测安装在烙铁支架上的光电信号发射器的光电信号，该光电信号发射器的布置形式包括但不仅限于如下情形：光电信号发射器可拆卸地安装于烙铁支架，便于根据需要对其位置进行调整。

当带自动保护功能的烙铁未置于烙铁支架上，霍尔开关2未检测到光电信号使恒温加热电路持续工作，电源电路11、主控电路12、恒温加热控制电路13形成一闭合回路，恒温加热控制电路13给电加热管5升温加热；当带自动保护功能的烙铁置于烙铁架上，霍尔开关2检测到光电信号，主控电路12延时5分钟后切断恒温加热控制电路13的电源，停止对电加热管5的加热。该带自动保护功能的烙铁能够在不使用时，自动切断电加热管5的电源，达到节能的目的。

本领域的普通技术人员可以理解，上述各实施方式是实现本实用新型的具体实施例，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本实用新型的精神和范围。
