手机拆焊装置的制作方法

本实用新型涉及手机维修领域，特别涉及一种手机拆焊装置。

背景技术：

传统方式的苹果手机维修都是自上而下的出热风拆焊维修方式，这样的方式容易损坏IC芯片。这是因为，苹果手机的CPU结构是双层结合类型，上层为暂存IC，下层为中央处理器CPU，这样就会导致在维修拆焊CPU的时候，热度要先经过暂存IC才能传递到底层CPU，因此很容易造成上层与下层之间爆锡损坏，从而导致拆焊的损坏率高、维修时间长。

技术实现要素：

本实用新型提供了一种手机拆焊装置，以解决现有技术中拆焊的损坏率高、维修时间长的问题。

为解决上述问题，作为本实用新型的一个方面，提供了一种手机拆焊装置，包括壳体、热风装置、手机承载板和承载板卡扣；壳体上表面形成有承载板安装开口，热风装置安装在壳体的内部，且热风装置的出口位于承载板安装开口的下方且对准承载板安装开口的中心；承载板安装开口的周围安装有承载板卡扣，手机承载板通过承载板卡扣可拆卸地安装在壳体的承载板安装开口处；手机承载板上设置有一个或多个手机主板安装槽。

优选地，手机承载板及承载板安装开口均呈圆形，且手机承载板设置在承载板安装开口内。

优选地，热风装置包括上壳、下壳、风机、电阻丝加热管和出风头；上壳与下壳相互扣合，出风头安装在上壳的上表面处；下壳上形成有相互连通的第一安装槽和第二安装槽，其中，风机安装在第一安装槽内，电阻丝加热管安装在第二安装槽内；电阻丝加热管的一端与风机的出口连接，电阻丝加热管的另一端位于出风头的下方。

优选地，第一安装槽呈圆形。

优选地，手机拆焊装置还包括电源线、热风控制板和交流降压器，其中，电源线通过交流降压器与热风控制板连接，热风控制板与风机、电阻丝加热管连接。

优选地，手机拆焊装置还包括温度控制器和用于检测出风头处热风温度的温度传感器，温度传感器与温度控制器连接，温度控制器与风机、电阻丝加热管连接，温度控制器根据温度传感器检测到的温度信号控制风机及电阻丝加热管的启停。

优选地，手机拆焊装置还包括主电源开关和加热开关，电源线通过主电源开关与交流降压器连接，加热开关与热风控制板连接。

优选地，手机拆焊装置还包括计时器，与加热开关及热风控制板连接，加热开关闭合时生成第一信号以触发计时器开始计时，计时器计时结束后生成第二信号以触发热风控制板停止风机及电阻丝加热管。

优选地，手机拆焊装置还包括闪光报警器，与计时器连接，第二信号触发闪光报警器开始报警。

优选地，手机拆焊装置还包括手机主板卡扣，安装在手机承载板上。

本实用新型可最大程度减少拆焊的损坏率，缩短了维修时间，降低了返修率，具有结构简单、操作方便、成本低的特点。

附图说明

图1示意性地示出了本实用新型壳体的俯视图；

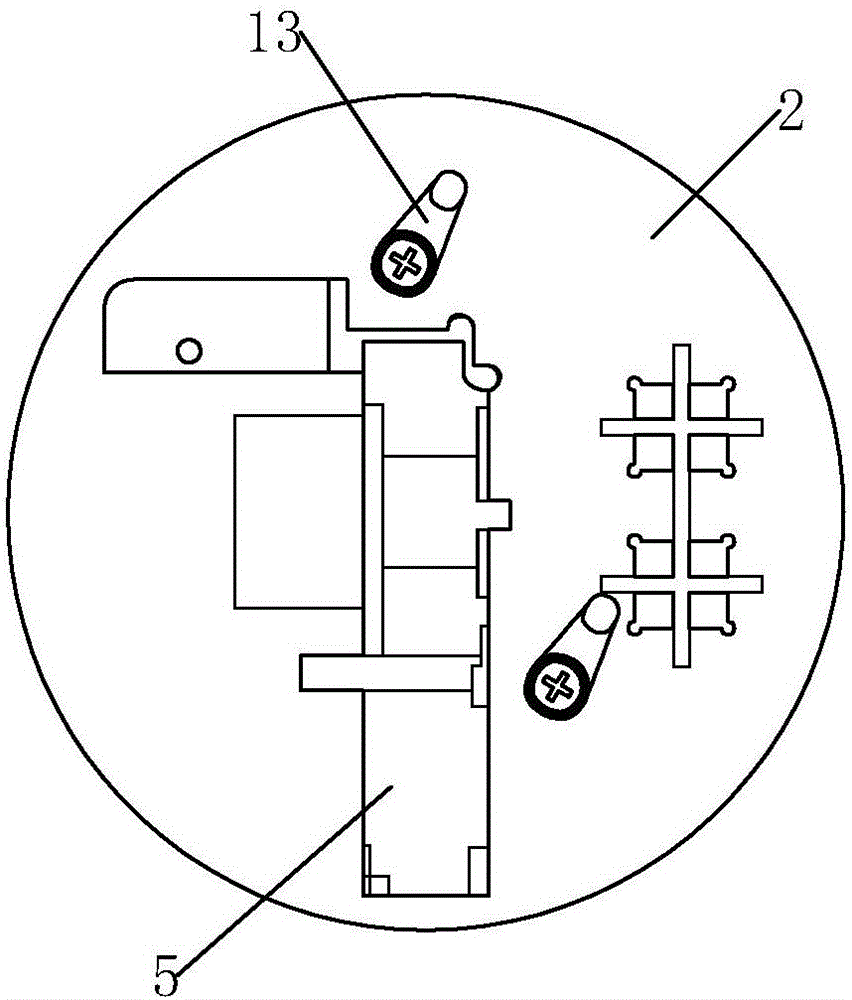

图2示意性地示出了手机承载板的结构示意图；

图3示意性地示出了壳体的侧视图；

图4示意性地示出了去除顶盖后的壳体内部的结构示意图；

图5示意性地示出了热风装置的结构示意图。

图中附图标记：1、壳体；2、手机承载板；3、承载板卡扣；4、承载板安装开口；5、手机主板安装槽；6、上壳；7、下壳；8、风机；9、电阻丝加热管；10、出风头；11、第一安装槽；12、第二安装槽；13、手机主板卡扣。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。

如图1至图5所示，本实用新型提供了一种手机拆焊装置，包括壳体1、热风装置、手机承载板2和承载板卡扣3；壳体1上表面形成有承载板安装开口4，热风装置安装在壳体1的内部，且热风装置的出口位于承载板安装开口4的下方且对准承载板安装开口4的中心；承载板安装开口4的周围安装有承载板卡扣3，手机承载板2通过承载板卡扣3可拆卸地安装在壳体1的承载板安装开口4处；手机承载板2上设置有一个或多个手机主板安装槽5。

其中，手机承载板2上的多个手机主板安装槽5分别具有不同的形状，以适应不同型号的手机主板。

使用时，先将手机主板卡入对应型号的手机主板安装槽5中，然后再将手机承载板2置于壳体1的承载板安装开口4处，承载板安装开口4的角度可根据操作人员的习惯在360度的范围内进行旋转和调节，待周向角度调节完毕后，通过承载板卡扣3将手机承载板2固定起来。接着，便可打开热风装置，从承载板卡扣3处由下向上吹出热风，直接将热风由背面加热传递到手机主板的CPU层，从而最大程度减少拆焊的损坏率，缩短了维修时间，降低了返修率，具有结构简单、操作方便、成本低的特点。

优选地，手机承载板2及承载板安装开口4均呈圆形，且手机承载板2设置在承载板安装开口4内。

优选地，热风装置包括上壳6、下壳7、风机8(特别是涡轮风机)、电阻丝加热管9和出风头10；上壳6与下壳7相互扣合，出风头10安装在上壳6的上表面处；下壳7上形成有相互连通的第一安装槽11和第二安装槽12，其中，风机8安装在第一安装槽11内，电阻丝加热管9安装在第二安装槽12内；电阻丝加热管9的一端与风机8的出口连接，电阻丝加热管9的另一端位于出风头10的下方。风机8吹过来的冷风由电阻丝加热管9一端进入，经过电阻丝加热管9的高温电阻丝后，由电阻丝加热管9的另一端吹出，并进入出风头10，从而吹向手机主板。优选地，第一安装槽11呈圆形。

优选地，手机拆焊装置还包括电源线、热风控制板和交流降压器，其中，电源线通过交流降压器与热风控制板连接，热风控制板与风机8、电阻丝加热管9连接。手机拆焊装置还包括保险管，以防止线路短路以及发生意外事故。交流降压器将220V电压转换成热风控制板需要的工作电压。

优选地，手机拆焊装置还包括温度控制器和用于检测出风头10处热风温度的温度传感器，温度传感器与温度控制器连接，温度控制器与风机8、电阻丝加热管9连接，温度控制器根据温度传感器检测到的温度信号控制风机8及电阻丝加热管9的启停。温度传感器可以是K型温度传感线。温度传感器负责检测输出热风的温度，并把采集来的温度信号传递到温度控制器。例如，当检测到的实际温度主于预设值时，温度控制器自动切换电阻丝加热管9的加热，反之则继续加热，由于这属于本领域的常规技术，因此在此不再赘述。

优选地，手机拆焊装置还包括主电源开关和加热开关，电源线通过主电源开关与交流降压器连接，加热开关与热风控制板连接。主电源开关用于控制产品通电、断电等

优选地，手机拆焊装置还包括计时器，与加热开关及热风控制板连接，加热开关闭合时生成第一信号以触发计时器开始计时，计时器计时结束后生成第二信号以触发热风控制板停止风机8及电阻丝加热管9。可见，加热开关使热风控制板由待机状态转换为工作状态，同时触发计时器开关。

优选地，手机拆焊装置还包括闪光报警器，与计时器连接，第二信号触发闪光报警器开始报警。计时器在开机时处于待机状态，当加热开关闭合后，触发计时器开始计时，到预定时间后，计时器触闪光报警器工作。

优选地，手机拆焊装置还包括手机主板卡扣13，安装在手机承载板2上。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
