用于车内辅助拉手生产的自动上螺钉装置的制作方法

本实用新型属于自动化设备领域，具体涉及一种用于车内辅助拉手生产的自动上螺钉装置。

背景技术：

生产型企业的生产车间或装配车间，工人需要需要通过螺钉将工件零件组装在一起，目前，大部分情况下是工人手动操作将螺钉一个一个安装到工件上，也有一些装配车间中配备有供螺钉设备，能够通过吸管逐个吸取螺钉，将螺钉放到工件上的特定位置，方便后续过程中工人或设备的操作。现有技术中的供螺钉设备，设有一个放置大量螺钉的螺钉筐，螺钉置于其中，螺钉筐可转动使得其中螺钉被搅动被吸管吸取。

车内辅助拉手是安装在轿车内部的车窗上部的拉手，用于乘客手握，保持稳定，辅助拉手在生产过程中，需要将两个特定的螺钉安装在特定的位置，现有技术中的供螺钉设备还不能一下实现该功能，需要做出改进。此外，在螺钉筐转动、螺钉被搅动的过程中，会产生大量的碎屑粉尘，这些碎屑粉尘会进入车间中，影响工作场所的环境。

针对以上问题，本实用新型对现有技术中的自动上螺钉装置进行了进一步的改进。

技术实现要素：

针对现有技术不足，本实用新型提供了一种用于车内辅助拉手生产的自动上螺钉装置，操作简单，自动化长度高，且能够大大减少设备产生的粉尘，保证车间良好的工作环境。

本实用新型通过下述技术方案得以解决。

用于车内辅助拉手生产的自动上螺钉装置，包括工作台，所述工作台上设有操作台，所述操作台上设有螺钉吸管，所述螺钉吸管与供螺钉机相连，所述供螺钉机的后箱通过隔板分为上层空间和下层空间，上层空间中设有螺钉筐、吸螺钉装置，所述螺钉吸管设有两根，两根螺钉吸管与升降机构相连，螺钉吸管的端部设有螺钉出口，所述操作台上设有用于定位辅助拉手的凸台，所述操作台上还设有若干个操作按钮。

本实用新型中，根据辅助拉手的特性形状和螺孔的数量、位置，在自动上螺钉装置中设有两条螺钉吸管，可以同步吸取两个螺钉并置于拉手上的特定螺孔中；升降机构用于将两条螺钉吸管同步的上下升降，下降时靠近拉手，将螺钉置于螺孔中，上升时离开拉手，便于工人取出拉手。本实用新型中的操作台上设有凸台，将拉手放置在凸台上后，螺孔的位置与螺钉出口的位置对其，不会有偏差，防止螺钉掉落。

作为优选，所述升降机构包括夹持住两根螺钉吸管的夹持板，该夹持板与气缸相连，夹持板的升降带动两根螺钉吸管的同步升降。

作为优选，所述升降机构的下部设有引导板，引导板设有供螺钉吸管穿过的通孔或槽，引导板的作用是使螺钉吸管在升降过程中位置不会有偏差，防止螺钉掉在外面。

作为优选，所述下层空间中设有吸尘机，所述吸尘机的进风口通过进风管路与上层空间相通，所述吸尘机的出风口通过出风管路与外界相通，所述出风口处设有粉尘过滤机构。

现有技术中的供螺钉设备，在螺钉筐转动过程中，容易产生大量的粉尘，影响车间环境。本实用新型中，在供螺钉机中设有吸尘机，能够将螺钉筐中产生的大量粉尘吸入吸尘机中，过滤后在排出，保持了工作环境的整洁，且螺钉筐和吸尘机分别上下设置，互不影响，将螺钉筐设在上部，加料也方便。

所述粉尘过滤机构为过滤网或过滤袋，可以方便的将粉尘截留下，将干净的空气排出。

作为优选，所述供螺钉机的后箱中设有可打开的门，打开后可以添加螺钉或清理粉尘；所述吸尘机可拆卸设于下层空间中，方便更换。

与现有技术相比，本实用新型提供了一种专用于车内辅助拉手生产的自动上螺钉装置，效率高，操作方便，且能够有效的除去工作过程中产生的大量粉尘，保证车间的良好的工作环境，保证工人的身体健康。

附图说明

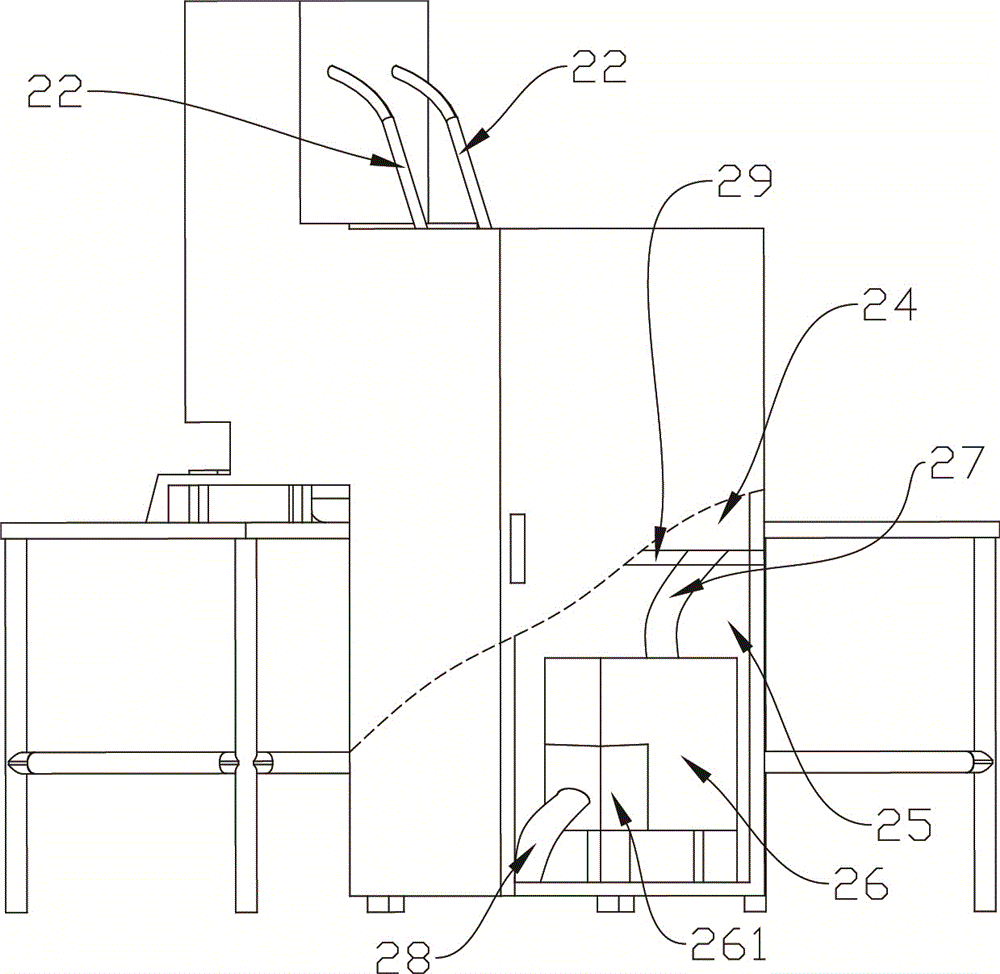

图1为本实用新型的结构示意图一。

图2为本实用新型的结构示意图二。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述。

参照图1至图2所示，用于车内辅助拉手生产的自动上螺钉装置，包括工作台1，所述工作台1上设有操作台23，所述操作台23上设有螺钉吸管21，所述螺钉吸管21与供螺钉机2相连， 所述供螺钉机2的后箱通过隔板29分为上层空间24和下层空间25，上层空间24中设有螺钉筐、吸螺钉装置，所述螺钉吸管21设有两根，两根螺钉吸管21与升降机构相连，螺钉吸管21的端部设有螺钉出口22，所述操作台23上设有用于定位辅助拉手的凸台43，所述操作台23上还设有若干个操作按钮44。

本实施方式中，所述升降机构包括夹持住两根螺钉吸管21的夹持板42，该夹持板42与气缸41相连，夹持板42的升降带动两根螺钉吸管21同步升降；所述升降机构的下部设有引导板45，引导板45设有供螺钉吸管21穿过的通孔或槽，引导板45的作用是使螺钉吸管21在升降过程中位置不会有偏差，防止螺钉掉在外面。

本实施方式中，所述下层空间25中设有吸尘机26，所述吸尘机26的进风口通过进风管路27与上层空间24相通，所述吸尘机26的出风口通过出风管路28与外界相通，所述出风口处设有粉尘过滤机构，所述粉尘过滤机构为过滤网或过滤袋；所述供螺钉机2的后箱中设有可打开的门；所述吸尘机26可拆卸设于下层空间25中。

以上所述，本实用新型中设有两条螺钉吸管21，可以同步吸取两个螺钉并置于拉手上的特定螺孔中；升降机构用于将两条螺钉吸管同步的上下升降，下降时靠近拉手，将螺钉置于螺孔中，上升时离开拉手，便于工人取出拉手；将拉手放置在凸台上后，螺孔的位置与螺钉出口的位置对其，不会有偏差，防止螺钉掉落。

此外，在供螺钉机中设有吸尘机26，能够将螺钉筐中产生的大量粉尘吸入吸尘机26中，过滤后在排出，保持了工作环境的整洁，且螺钉筐和吸尘机分别上下设置，互不影响，将螺钉筐设在上部，加料也方便。本实用新型通过在自动供螺钉设备添加吸尘机26，能够有效的除去工作过程中产生的大量粉尘，保证车间的良好的工作环境，保证工人的身体健康。

本实用新型的保护范围包括但不限于以上实施方式，本实用新型的保护范围以权利要求书为准，任何对本技术做出的本领域的技术人员容易想到的替换、变形、改进均落入本实用新型的保护范围。
