一种具有储物功能的机床的制作方法

本实用新型涉及机床加工技术领域，尤其涉及到一种具有储物功能的机床。

背景技术：

在机床加工中，为了确保加工过程的质量，就必须严格按照图纸的要求完成加工。由于图纸通常较为复杂，在操作机床过程中不仅要在加工前期认真熟悉图纸与工艺，全面了解产整体的技术要求以及质量要求，更需要在加工实施过程中，一边对照图纸上标注的各部件的要求，一边进行加工。在现有的技术中，常见的机床中并不具备便于搁置图纸的空间，因此工人只能将图纸铺设在地面上，这往往导致图纸沾染水渍、油污、铁锈或者破损，而且不能在操作过程中时刻对照图纸，十分不方便。

而且在操作工程中，通常会用到卡尺等测量工具，有些工人为了省事，常常把这类工具直接放置于机床的顶上，而不是专门的抽屉，机床在运行过程中，会产生较大振动，一不留神很容易导致它们掉落在加工空间中，引起巨大安全隐患。

因此设计出一种具有储物功能的机床，其能够专门放置图纸等物件是本领域技术人员亟待解决的一个问题。

技术实现要素：

本实用新型的主要目的在于提供一种具有储物功能的机床，其能具有专门放置图纸的图纸架和储放小工具的抽屉，且拉出抽屉的同时，图纸架能自动发生倾斜，以便于阅读。

为达到以上目的，本实用新型采用的技术方案为：一种具有储物功能的机床，包括机床本体，所述机床本体内设置有用于储物的容置件，所述容置件内设有抽屉和图纸架，所述抽屉可移动设于所述容置件内，所述抽屉的后端间隔且对称设置有第一凸台，所述第一凸台设置有凸台孔，所述凸台孔转动连接有第一转动杆，所述第一转动杆的另一端可转动连接于所述图纸架的下端，所述图纸架铰接于所述容置件两侧的内壁上；以实现所述抽屉移出所述容置件，带动所述图纸架发生倾斜。通过在机床上增加容置件，便于储物，同时容置件上专门设置有图纸架和抽屉，可灵活将图纸放置于图纸架上，抽屉可用来放置笔、刀片和测量工具等，功能得到拓展；抽屉通过第一转动杆连接于图纸架的下端，图纸架铰接于容置件的两侧，当抽屉移出时，图纸架发生倾斜，以便于工人阅读图纸和方便在图纸上涂改，同时可以从移出的抽屉中拿取笔或者测绘工具等，使用方便。

改进地，所述图纸架和所述容置件之间设置有第二转动杆，所述第二转动杆一端设置有通孔，另一端设置有凸轴，所述图纸架的两侧对称设置有第二凸台，所述第二凸台可转动连接于所述通孔内，所述凸轴可转动连接于所述容置件的内壁上。其目的在于便于图纸架发生倾斜。

优选地，所述图纸架上设置有用于夹持图纸的弹性件。其好处在于牢靠夹持住图纸。

作为改进地，所述容置件的两侧向外延伸出两滑块，所述机床内设置有滑槽，所述容置件通过所述滑块可移动设于所述滑槽内，所述容置件的后端上表面还设置有用于防止滑出的止挡块。容置件通过滑块与滑槽的配合，能方便地移进或移出机床，方便取物，同时止挡块的设置防止了容置件从机床上脱落。

与现有技术相比，本实用新型的有益之处在于：通过在机床上设置容置件，方便了储物，专门的图纸架便于阅读图纸；且抽屉和图纸架之间通过第一转动杆配合，图纸架和容置件之间通过第二转动杆配合，实现了拉开抽屉的同时，图纸架能够自动倾斜，在抽屉被拉开后，工人可以一边拿取抽屉里的工具，一边可以对照图纸架上的图纸，方便了操作。

附图说明

图1是本实用新型实施例第一状态时的立体结构示意图；

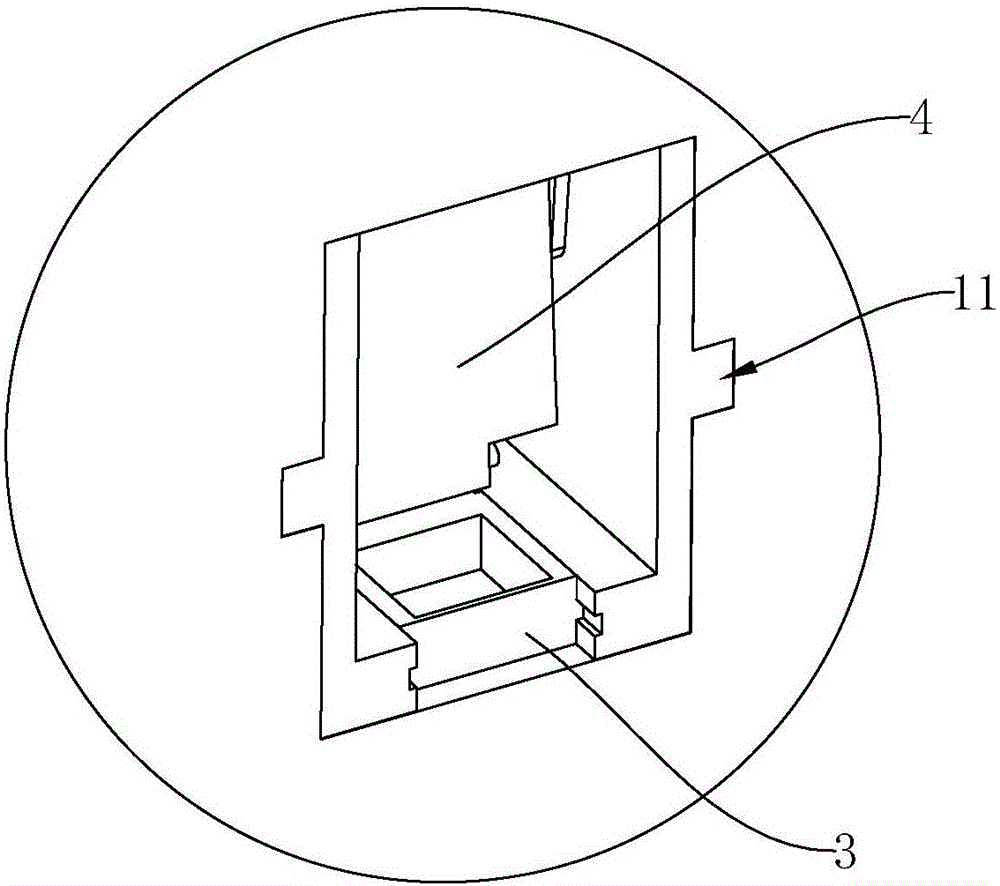

图2是本实用新型实施例图1中A处的局部放大示意图；

图3是本实用新型实施例第二状态时的立体结构示意图；

图4是本实用新型实施例图3中B处的局部放大示意图；

图5是本实用新型实施例部分部件分解状态的立体结构示意图。

具体实施方式

以下描述用于揭露本实用新型以使本领域技术人员能够实现本实用新型。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。

如图1至图5所示，给出了本实用新型一种具有储物功能的机床的一个优选实施例，包括机床本体1，机床本体1上设置有用于储物的容置件2，容置件2内设有抽屉3和图纸架4，图纸架4上设置有用于夹持图纸的弹性件42，抽屉3可移动设于容置件2内，抽屉3的后端间隔且对称设置有第一凸台31，第一凸台31设置有凸台孔311，所述凸台孔311转动连接有第一转动杆5，第一转动杆5的另一端可转动连接于图纸架4的下端，图纸架4铰接于容置件2两侧的内壁上；以实现抽屉3移出容置件2，带动图纸架4发生倾斜。

图纸架4和容置件2之间设置有第二转动杆6，第二转动杆6一端设置有通孔61，另一端设置有凸轴62，图纸架4的两侧对称设置有第二凸台41，第二凸台41可转动连接于通孔61内，凸轴62可转动连接于容置件2的内壁上。

容置件2的两侧向外延伸出两滑块21，机床1内设置有滑槽11，容置件2通过滑块21可移动设于滑槽11内，容置件2的后端上表面还设置有用于防止滑出的止挡块22。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
