一种门橱装置焊接固定装置的制作方法

本实用新型涉及一种门橱装置焊接固定装置，主要用于钣金加工领域。

背景技术：

在现有技术中，门橱板在在焊接时，需要将柱型立柱与方形板焊接，但是，在焊接过程中，难以保持柱型立柱与方向板的接触面保持平行，同时焊接效率极低。因此，如何解决上述技术问题，是本领域技术人员需要努力的方向。

技术实现要素：

本实用新型目的是提供一种门橱装置焊接固定装置，通过使用该结构，提高了焊接效率及焊接质量。

为达到上述目的，本实用新型采用的技术方案是：一种门橱装置焊接固定装置，包括工作台，所述工作台的中部设有一圆柱固定块，所述圆柱固定块的正中心设有V型槽，所述圆柱固定块的一侧设有两组第一固定机构，所述第一固定机构平行于所述圆柱固定块设置，所述圆柱固定块的另一侧设有一组第二固定机构，所述第一固定机构与第二固定机构相互平行设置；所述圆柱固定块包括第一圆柱固定块及第二圆柱固定块，所述第二圆柱固定块设置于所述第一圆柱固定块的前端，所述第一圆柱固定块设置于两组所述第一固定机构之间，所述第二固定机构设置于所述第一圆柱固定块的旁侧；所述第二圆柱固定块的前端设有一挡板，所述挡板上设有一锁定螺栓，所述锁定螺栓垂直于所述挡板设置，且所述锁定螺栓正对所述V型槽设置。

上述技术方案中，所述第一固定机构设置于所述第一圆柱固定块的右侧，所述第二固定机构设置于所述第一圆柱固定块的左侧，所述第一圆柱固定块与第二固定机构设置于同一直线上，所述第一圆柱固定块设置于两组所述第一固定机构之间。

上述技术方案中，所述第一固定机构包括门橱板放置块、固定块及第一压紧机构，所述第二固定机构包括第二固定块及第二压紧机构，所述第一压紧机构一端固定于所述固定块上，所述第二压紧机构的一端固定于所述第二固定块上。

上述技术方案中，所述第一、第二压紧机构均包括L型固定板、压紧板及手柄，所述L型固定板固定安装于所述固定块的顶面上，所述手柄的底部转动安装于所述L型固定板前端的底部上，所述压紧板的尾部转动安装于所述L型固定板后端的顶部上，所述压紧板的前端可转动设置于所述门橱板放置块的顶面上；所述压紧板的中部插过所述手柄的中部，所述压紧板的中部设有一凸起片，所述凸起片的顶部于所述手柄的中部转动相连。

上述技术方案中，所述压紧板的前端设有一压紧块，所述压紧块经一螺栓安装于所述压紧板的前端上。

上述技术方案中，所述螺栓垂直于所述压紧板设置。

上述技术方案中，所述第一压紧机构中的压紧块底部可抵于所述门橱板放置块的顶面上。

上述技术方案中，所述第二压紧机构中的压紧块可转动设置于所述第一圆柱固定块的正上方。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：

1.本实用新型中通过圆柱固定板中的V型槽放置圆柱形立柱，利用挡板及锁定螺栓固定圆柱形立柱，限制圆柱形立柱的轴向自由度，再由第一固定机构限制圆柱形立柱的上下自由度；通过门橱板放置块安装门橱板，再由第二固定机构限制门橱板的上下自由度，提高圆柱形立柱与门橱板的焊接效率及焊接质量；

2.本实用新型结构简单，易于实现。

附图说明

图1是本实用新型实施例一中的结构示意图；

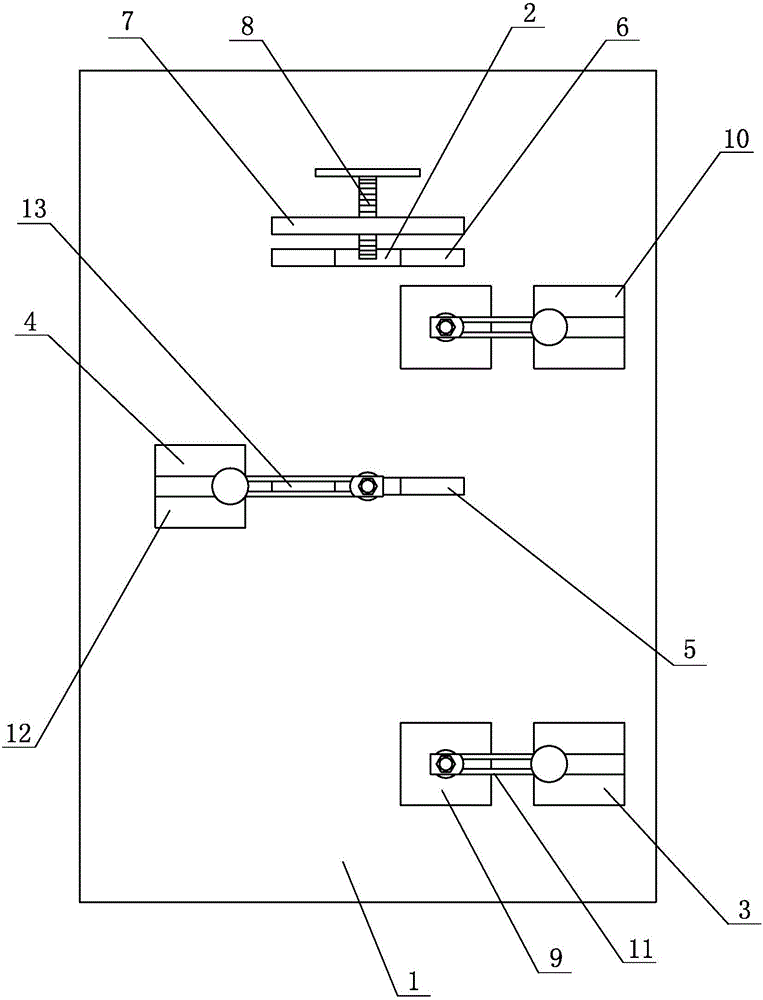

图2是图1的俯视图；

图3是本实用新型实施例一中第一固定机构的结构示意图。

其中：1、工作台；2、V型槽；3、第一固定机构；4、第二固定机构；5、第一圆柱固定块；6、第二圆柱固定块；7、挡板；8、锁定螺栓；9、门橱板放置块；10、固定块；11、第一压紧机构；12、第二固定块；13、第二压紧机构；14、L型固定板；15、压紧板；16、手柄；17、凸起片；18、压紧块；19、螺栓。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述：

实施例一：参见图1～3所示，一种门橱装置焊接固定装置，包括工作台1，所述工作台1的中部设有一圆柱固定块，所述圆柱固定块的正中心设有V型槽2，所述圆柱固定块的一侧设有两组第一固定机构3，所述第一固定机构3平行于所述圆柱固定块设置，所述圆柱固定块的另一侧设有一组第二固定机构4，所述第一固定机构3与第二固定机构4相互平行设置；所述圆柱固定块包括第一圆柱固定块5及第二圆柱固定块6，所述第二圆柱固定块6设置于所述第一圆柱固定块5的前端，所述第一圆柱固定块5设置于两组所述第一固定机构3之间，所述第二固定机构4设置于所述第一圆柱固定块5的旁侧；所述第二圆柱固定块6的前端设有一挡板7，所述挡板7上设有一锁定螺栓8，所述锁定螺栓8垂直于所述挡板7设置，且所述锁定螺栓8正对所述V型槽2设置。

在本实用新型中，用于圆柱体立柱与门橱板的焊接，为了保证门橱板与圆柱体立柱外缘面完全贴合，在保证焊接效率的情况下保证焊接质量，因此，采用第一、第二圆柱固定块中的V型槽由于放置圆柱体立柱，并用挡板及锁定螺栓将圆柱体立柱进行锁定，辅助第一固定机构将圆柱体立柱固定。其中，采用第二固定机构将门橱板固定于圆柱体立柱的旁侧，便于圆柱体立柱与门橱板的焊接固定。

参见图1～3所示，所述第一固定机构3设置于所述第一圆柱固定块5的右侧，所述第二固定机构4设置于所述第一圆柱固定块5的左侧，所述第一圆柱固定块5与第二固定机构4设置于同一直线上，所述第一圆柱固定块5设置于两组所述第一固定机构3之间。

参见图1～3所示，所述第一固定机构3包括门橱板放置块9、固定块10及第一压紧机构11，所述第二固定机构4包括第二固定块12及第二压紧机构13，所述第一压紧机构11一端固定于所述固定块10上，所述第二压紧机构13的一端固定于所述第二固定块12上。其中，所述门橱板放置块设置于固定块10与圆柱固定块之间。

其中，第一压紧机构11及第二压紧机构13的结构相同，所述第一、第二压紧机构均包括L型固定板14、压紧板15及手柄16，所述L型固定板14固定安装于所述固定块10的顶面上，所述手柄16的底部转动安装于所述L型固定板14前端的底部上，所述压紧板15的尾部转动安装于所述L型固定板14后端的顶部上，所述压紧板15的前端可转动设置于所述门橱板放置块9的顶面上；所述压紧板15的中部插过所述手柄16的中部，所述压紧板15的中部设有一凸起片17，所述凸起片17的顶部于所述手柄16的中部转动相连。

所述压紧板15的前端设有一压紧块18，所述压紧块18经一螺栓19安装于所述压紧板15的前端上，所述螺栓19垂直于所述压紧板15设置。所述第一压紧机构11中的压紧块底部可抵于所述门橱板放置块的顶面上。所述第二压紧机构13中的压紧块可转动设置于所述第一圆柱固定块的正上方，使用时，可以将第二压紧机构中的压紧块压于圆柱体立柱的外缘面的顶部上，防止焊接时圆柱体的晃动，保证焊接质量。

在本实施例中，门橱板固定使用时，当手柄与固定块垂直时，手柄与压紧板也垂直，压紧块抵于门橱板放置块的顶面上，需要放置门橱板时，将手柄向着L型固定板的后端转动，带动凸起片转动，由凸起片带动压紧板的前端向L型固定块的后端转动，使压紧块脱离门橱板放置块。当门橱板放在门橱板放置块上之后，再将手柄向着L型固定板的前端转动，带动压紧块向着门橱板压紧，实现门橱板的压紧。在固定门橱板时，门橱板的侧面抵于圆柱体立柱的外缘面上，便于焊接。
