一种具有自动顶出功能的电器配件制造用冲压机的制作方法

本实用新型涉及电器配件制造技术领域，具体为一种具有自动顶出功能的电器配件制造用冲压机。

背景技术：

电器泛指所有用电的器具，从专业角度上来讲，主要指用于对电路进行接通、分断，对电路参数进行变换，以实现对电路或用电设备的控制、调节、切换、检测和保护等作用的电工装置、设备和元件；从普通民众的角度来讲，主要是指家庭常用的一些为生活提供便利的用电设备，如电视机、空调、冰箱、洗衣机、各种小家电等等。

最早的电器是18世纪物理学家研究电与磁现象时使用的刀开关。19世纪后期，由于电能的应用陆续推向社会，各种电器也相继问世。但这一时期的电器容量小，属于手动式。电路的保护主要采用熔断器（俗称保险丝）。20世纪以来，由于电能的应用在社会生产和人类生活中显示出巨大的优越性，并迅速普及，适应各种不同要求的电器也不断出现。大的有电力系统中所用的二、三层楼高的超高压断路器，小的有普通家用开关。近百年来，电器发展的总趋势是容量增大，传输电压增高，自动化程度提高。例如，开关电器由20世纪初采用空气或变压器油作灭弧介质，经过多油式、少油式、压缩空气式，发展到利用真空作灭弧介质和六氟化硫作灭弧介质的断路器，其开断容量从初期约20～30千安到80年代中后期达80～100千安，工作电压提高到765千伏，以至到1150千伏。又如，20世纪60年代出现晶体管时间继电器、接近开关、晶闸管开关等；70年代后，出现了机电一体化的智能型电器，以及六氟化硫全封闭组合电器等。这些电器的出现与电工新材料、电工制造新技术、新工艺相互依赖、相互促进，适应了整个电力工业和社会电气化不断发展的要求。

电器配件是电器中不可缺少的一部分，而冲压机械则是电器配件在生产制造过程中常用到的一种，现有的冲压机械不具有自动顶出模具和工件的功能，需要人工将模具取出，而人工操作不仅效率不高而且具有一定的危险性。

技术实现要素：

本实用新型的目的在于提供一种具有自动顶出功能的电器配件制造用冲压机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有自动顶出功能的电器配件制造用冲压机，包括底板和顶板，所述底板通过固定柱与顶板固定连接，所述底板的顶部固定连接有基座，所述基座的顶部固定连接有限位壳，所述限位壳的两侧均开设有滑槽，并且两个滑槽上均活动连接有按压杆，两个按压杆之间通过按压板固定连接，所述按压板的底部固定连接有按压弹簧，所述按压弹簧的底部固定连接在基座的顶部，所述按压板的顶部固定连接有下模具，所述顶板的底部固定连接有液压缸，所述液压缸的底部固定连接有连接块，所述连接块的底部固定连接有与下模具相适配的上模具，所述连接块的两侧均固定连接有连接杆，所述连接杆底部远离连接块的一侧固定连接有顶杆。

优选的，所述限位壳内壁的前后两侧均固定连接有限位块。

优选的，所述按压杆底部远离按压板的一侧固定连接有第一永磁铁，所述顶杆的底部固定连接有与第一永磁铁相适配的第二永磁铁。

优选的，所述顶杆底部所在的水平面低于上模具顶部所在的水平面。

与现有技术相比，本实用新型的有益效果是：该具有自动顶出功能的电器配件制造用冲压机，通过按压杆、按压板、按压弹簧和顶杆相配合，顶杆通过按压按压杆从而将按压板向下压紧，按压板按压按压弹簧使按压弹簧收缩，同时进行冲压，冲压完成后通过按压弹簧的回弹力将按压板顶部的下模具顶出，无需人工将下模具取出，节省了人力，工作效率更高，而且避免了人工将下模具取出所存在的安全隐患，安全性能更高。

附图说明

图1为本实用新型结构示意图；

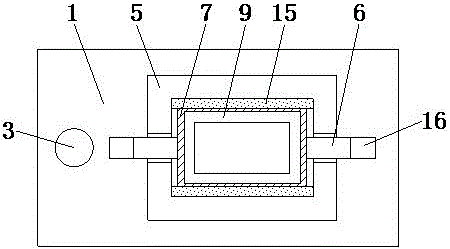

图2为本实用新型底板的结构俯视图。

图中：1底板、2顶板、3固定柱、4基座、5限位壳、6按压杆、7按压板、8按压弹簧、9下模具、10液压缸、11连接块、12上模具、13连接杆、14顶杆、15限位块、16第一永磁铁、17第二永磁铁。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种具有自动顶出功能的电器配件制造用冲压机，包括底板1和顶板2，底板1通过固定柱3与顶板2固定连接，底板1的顶部固定连接有基座4，基座4的顶部固定连接有限位壳5，限位壳5内壁的前后两侧均固定连接有限位块15，限位块15用于阻挡按压板7，防止按压板7和下模具9从限位壳5的开口处顶出，限位壳5的两侧均开设有滑槽，并且两个滑槽上均活动连接有按压杆6，两个按压杆6之间通过按压板7固定连接，按压板7的底部固定连接有按压弹簧8，按压弹簧8用于将按压板7顶出，从而将下模具9顶出，无需人工操作，省时省力，按压杆6底部远离按压板7的一侧固定连接有第一永磁铁16，按压弹簧8的底部固定连接在基座4的顶部，按压板7的顶部固定连接有下模具9，顶板2的底部固定连接有液压缸10，液压缸10用于将上模具12顶出，从而令上模具12与下模具9相配合达到冲压的效果，液压缸10的底部固定连接有连接块11，连接块11的底部固定连接有与下模具9相适配的上模具12，连接块11的两侧均固定连接有连接杆13，连接杆13底部远离连接块11的一侧固定连接有顶杆14，顶杆14用于按压按压杆6从而带动按压板7向下按压按压弹簧8，顶杆14的底部固定连接有与第一永磁铁16相适配的第二永磁铁17，第一永磁铁16与第二永磁铁17相互碰触时产生吸力，从而在顶杆14上升时能够带动按压杆6同时上升，顶杆14底部所在的水平面低于上模具12顶部所在的水平面，通过按压杆6、按压板7、按压弹簧8和顶杆14相配合，顶杆14通过按压按压杆6从而将按压板7向下压紧，按压板7按压按压弹簧8使按压弹簧8收缩，同时进行冲压，冲压完成后通过按压弹簧8的回弹力将按压板7顶部的下模具9顶出，无需人工将下模具9取出，节省了人力，工作效率更高，而且避免了人工将下模具9取出所存在的安全隐患，安全性能更高。
