热镀锌水洗自动装置及其控制电路的制作方法

本发明涉及一种热镀锌水洗自动装置及其控制电路。

技术背景

目前，现有的热镀锌水洗工序主要依靠人工进行完成。由于热镀锌水洗工序的劳动强度大，对工人的体力消耗较大，一般至少需要配备两名以上的工人，容易造成人力物力的浪费，且由于不同工人技能不一，容易造成产品质量不稳定。

技术实现要素：

本发明提供了一种热镀锌水洗自动装置及其控制电路。

本发明的目的是解决现有的热镀锌水洗工序主要依靠人工进行完成，其劳动强度大，对工人的体力消耗大，容易造成人力物力的浪费，且由于不同工人技能不一，容易造成产品质量不稳定的问题。

本发明解决其技术问题所采用的技术方案是：一种热镀锌水洗自动装置，包括机架和设于机架上的热镀锌水洗自动装置，所述热镀锌水洗自动装置包括下料斗、药水斗、清水斗、下料斗气缸、药水斗气缸、清水斗气缸，所述下料斗与下料斗气缸相连接，所述药水斗与药水斗气缸相连接，所述清水斗与清水斗气缸相连接，所述下料斗尾部设有下料斗转轴，所述药水斗尾部设有药水斗转轴，所述清水斗尾部设有清水斗转轴，所述下料斗转轴下方设有下料斗限位器，所述药水斗转轴下方设有药水斗限位器，所述清水斗转轴下方设有清水斗限位器，所述药水斗设于下料斗之后，所述清水斗设于药水斗之后，所述机架上设有药水槽和清水槽，所述药水斗置于药水槽中，所述清水斗置于清水槽中。

进一步地，所述下料斗气缸设于下料斗底部，所述药水斗气缸设于药水斗侧边，所述清水斗气缸设于清水斗侧边。

进一步地，所述下料斗的底面不镂空，所述药水斗和清水斗底面为镂空。

进一步地，所述控制电路包括控制器，所述控制器的输出端分别与下料斗气缸电磁阀、药水斗气缸电磁阀、清水斗气缸电磁阀、调节水洗时间继电器相连接，所述控制器的输入端分别与下料斗限位开关、药水斗限位开关、清水斗限位开关、调节水洗时间继电器开关相连接。

进一步地，所述控制器的输入端还与工序选择开关、启动按钮、脚踏开关相连接。

本发明的有益效果是：本发明所述的热镀锌水洗自动装置及其控制电路以自动化装置代替原本的人工操作方式，降低了工人劳动强度，提高了工作效率，且本发明所述的热镀锌水洗自动装置可严格控制热镀锌水洗时间，克服了原人工方式因工人技能不一造成产品质量不稳定的问题，大大提高了产品合格率及稳定性。

附图说明

图1为本发明热镀锌水洗自动装置的结构示意图。

图2为本发明热镀锌水洗自动装置的控制电路原理图。

具体实施方式

下面结合附图和实施例对本发明进一步说明：

如图1所示，提供了本发明热镀锌水洗自动装置的实施例，包括机架和设于机架上的热镀锌水洗自动装置，所述热镀锌水洗自动装置包括下料斗1、药水斗2、清水斗3、下料斗气缸4、药水斗气缸5、清水斗气缸6，所述下料斗1与下料斗气缸4相连接，所述药水斗2与药水斗气缸5相连接，所述清水斗3与清水斗气缸6相连接，所述下料斗1尾部设有下料斗转轴7，所述药水斗2尾部设有药水斗转轴8，所述清水斗3尾部设有清水斗转轴9，所述下料斗转轴7下方设有下料斗限位器10，所述药水斗转轴8下方设有药水斗限位器11，所述清水斗转轴9下方设有清水斗限位器12，所述药水斗2设于下料斗1之后，所述清水斗3设于药水斗2之后，所述机架上设有药水槽13和清水槽14，所述药水斗2置于药水槽13中，所述清水斗3置于清水槽14中。

所述下料斗气缸4设于下料斗1底部，所述药水斗气缸5设于药水斗2侧边，所述清水斗气缸6设于清水斗3侧边。

所述下料斗1的底面不镂空，所述药水斗2和清水斗3底面为镂空。

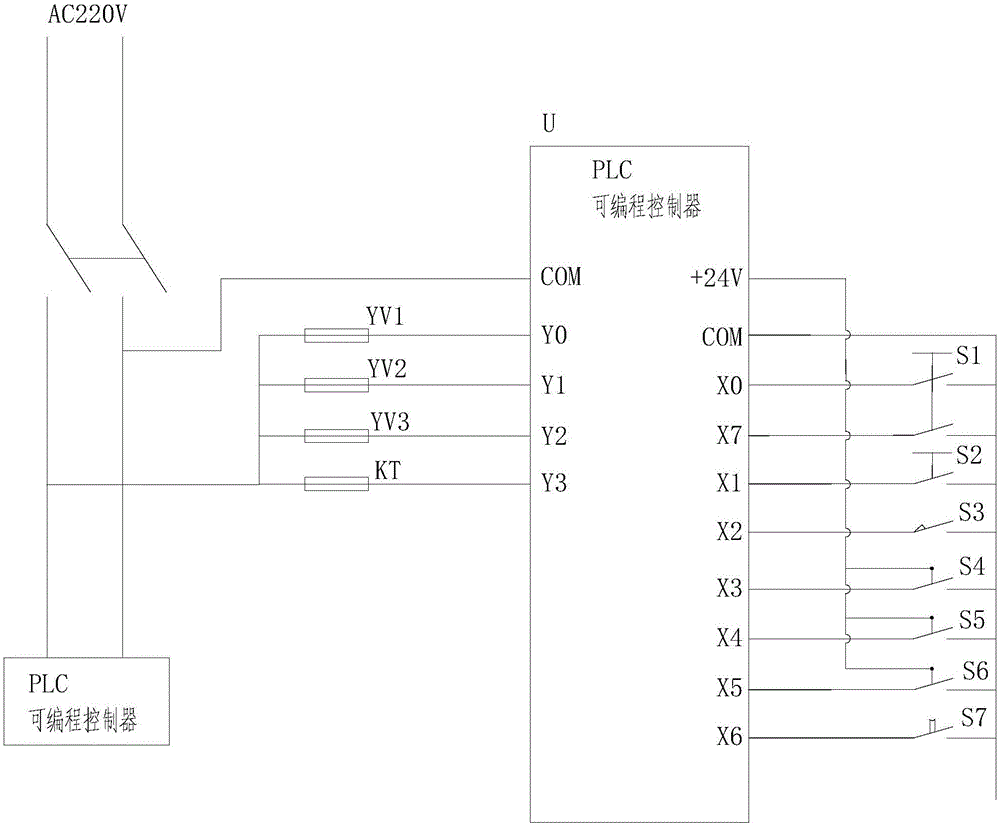

如图2所示，提供了本发明热镀锌水洗自动装置的控制电路的电路原理图，所述控制电路包括控制器U，所述控制器U的输出端分别与下料斗气缸电磁阀YV1、药水斗气缸电磁阀YV2、清水斗气缸电磁阀YV3、调节水洗时间继电器KT相连接，所述控制器U的输入端分别与下料斗限位开关S4、药水斗限位开关S5、清水斗限位开关S6、调节水洗时间继电器开关S7相连接。

所述控制器U的输入端还与工序选择开关S1、启动按钮S2、脚踏开关S3相连接。

其工作原理为：1、工人将待水洗的热镀锌置于下料斗，控制器控制下料斗气缸电磁阀控制下料斗气缸运动，下料斗气缸将下料斗抬起，下料斗内的热镀锌被倒入药水斗，下料斗转轴下方的下料斗限位器检测到下料斗运动至极限位置，控制器控制下料斗气缸缩回带动下料斗回复原位。2、药水斗内的热镀锌经药水槽浸泡后，控制器控制药水斗气缸电磁阀控制药水斗气缸运动，药水斗气缸将药水斗抬起，药水斗内的热镀锌被倒入清水斗，药水斗转轴下方的药水斗限位器检测到药水斗运动至极限位置，控制器控制药水斗气缸缩回带动药水斗回复原位。3、清水斗内的热镀锌经清水槽浸泡后，控制器控制清水斗气缸电磁阀控制清水斗气缸运动，清水斗气缸将清水斗抬起，清水斗内的热镀锌被倒入后面的输送带，清水斗转轴下方的清水斗限位器检测到清水斗运动至极限位置，控制器控制清水斗气缸缩回带动清水斗回复原位，完成热镀锌水洗工序。

另外，控制电路中的调节水洗时间继电器用于调节下料斗气缸、药水斗气缸、清水斗气缸的动作时间，以满足实际生产中热镀锌不同水洗时间的需求。

本发明所述的热镀锌水洗自动装置及其控制电路以自动化装置代替原本的人工操作方式，降低了工人劳动强度，提高了工作效率，且本发明所述的热镀锌水洗自动装置可严格控制热镀锌水洗时间，克服了原人工方式因工人技能不一造成产品质量不稳定的问题，大大提高了产品合格率及稳定性。

根据需要，本文公开了本发明的详细实施例，但应了解所公开的实施例只是示范本发明，本发明可以有不同和替代形式实施。附图未必按照比例绘制。因此，本文所公开的具体结构和功能细节不应被理解为具有限制意义，而是仅作为代表性基础以教导本领域技术人员采用实施本发明。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
