一种提高冷变形铝锂合金强塑性前处理方法及其热处理方法与流程

本发明涉及铝锂合金
技术领域：
，尤其涉及一种提高冷变形铝锂合金强塑性前处理方法及其热处理方法。
背景技术：

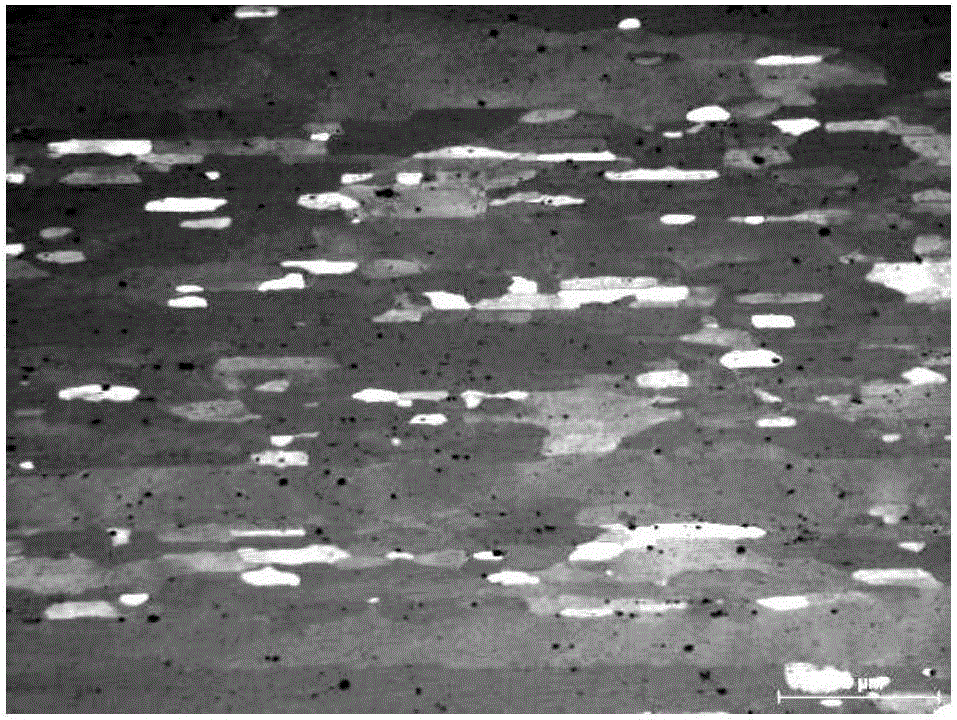

：金属的强塑性是指材料经过冷加工或者热处理处理后，实现的强度和塑韧性的同时提高。铝锂合金以其低密度和优异的力学性能成为航空航天最理想的结构材料。针对航空航天不同背景的应用需求，分别设计不同性能的铝锂合金是铝锂合金发展方向，例如针对航天工业，研发具有高强度、高弹性模量及良好的焊接性的铝锂合金提高航天工业用材料的综合力学性能或通过结构减重降低铝锂合金密度，降低火箭发射成本、提高推重比，促进航天工业的发展。随着应用需求的发展及冶金技术的提高，铝锂合金已经经历了三个阶段的发展，其中第一阶段时间跨度为20世纪50年代至60年代，以美国研究出的2020合计为代表，2020合金被应用与预警飞机的机翼蒙皮和尾翼水平安定面上，实现了6％的减重，但是塑韧性水平太低；第二阶段时间跨度为20世纪70年代至80年代后期，以1420合金为代表的低密度型、中强耐损伤型和高强型的铝锂合金，但是存在合金各项异性严重且塑韧性水平低的问题；第三阶段始于20世纪90年代，以高强可焊的1460合金、低各项异性的AF/C-489合金为代表的某方面具有特殊优势的合金为代表，目前国际上正在开发第四代铝锂合金，希望针对性地提高合金强塑性、韧性和成型加工性能。随着航天工业的发展，对铝锂合金减重增强的需求越来越大，但是现有技术处理得到的铝锂合金的强度和塑韧性还不能满足航天工业领域对铝锂合金更高的力学性能的要求，限制了铝锂合金在航空航天领域的广泛应用。技术实现要素：有鉴于此，本发明的目的在于提供一种提高冷变形铝锂合金强塑性前处理方法及其热处理方法，本发明提供的处理方法，显著提高铝锂合金的强度和塑韧性。为了实现上述发明目的，本发明提供以下技术方案：一种提高冷变形铝锂合金强塑性的前处理方法，包括：对所述铝锂合金进行退火处理，所述退火处理的温度为250～400℃，所述退火处理的时间为1～4h；所述铝锂合金为冷变形铝锂合金。优选的，所述冷变形铝锂合金的变形量为50～70％。优选的，所述铝锂合金包括以下质量百分含量的组分：3～4.5％的Cu、0.6～1.5％的Li和0.08～0.15％的Zr，其余为Al。本发明还提供了一种提高铝锂合金强塑性的热处理方法，包括以下步骤：(1)采用上述技术方案所述的前处理方法对所述铝锂合金进行前处理；(2)固溶处理所述步骤(1)前处理的产物后进行淬火处理，得到淬火产物；(3)对所述步骤(2)得到的淬火产物进行预变形处理；(4)时效处理所述步骤(3)得到的预变形处理的产物。优选的，所述固溶处理的温度为500～510℃。优选的，所述固溶处理的时间为40～60min。优选的，所述淬火处理的淬火介质的温度为5～50℃，所述淬火处理的淬火介质停留时间为1～5min，所述淬火处理的冷却速度为90～450℃/min。优选的，所述预变形的变形量为2～10％。优选的，所述时效处理的温度为150～175℃。优选的，所述时效处理的时间为2～16h。本发明提供了一种提高冷变形铝锂合金强塑性的前处理方法，对所述铝锂合金进行退火处理，所述退火处理的温度为250～400℃，所述退火处理的时间为1～4h；所述铝锂合金为冷变形铝锂合金。本发明提供的前处理方法，通过对铝锂合金进行1～4h的温度为250～400℃的退火处理，改变冷变形铝锂合金的储能状态，调整合金固溶及时效处理态时再结晶晶粒形态与分布，达到适当的再结晶晶粒纵横比，并与时效过程中形成的强化相T1联合作用，实现对综合力学性能的提高，提高强度和塑韧性；本发明的实施例的结果表明对铝锂合金进行前处理后获得的抗拉强度达到555MPa～620MPa，延伸率达到8.7～10％。本方案提供的铝锂合金的热处理方法，将前处理、固溶处理、淬火、预变形以及时效处理有效结合，造成了经过前期热处理后形成的一定纵横比的长条晶粒形态，而非经过常规T8热处理组合后形成的等轴晶粒，具有该一定纵横比的长条晶粒形态的合金结合后续时效处理后形成的强化相T1，两者联合作用使得本方案可以进一步提高了合金的强度和塑韧性。附图说明下面结合附图和具体实施方式对本发明作进一步详细的说明。图1为本发明对比例1得到的铝锂合金的金相组织图；图2为本发明实施例1得到的铝锂合金的金相组织图；图3为本发明对比例2～6得到的铝锂合金的力学性能条形图。具体实施方式本发明提供了一种提高冷变形铝锂合金强塑性的前处理方法，对所述铝锂合金进行退化处理，所述退化处理的温度为250～400℃，所述退火处理的时间为1～4h；所述铝锂合金为冷变形铝锂合金。本发明提供的前处理方法，通过对冷变形铝锂合金进行1～4h、温度为250～400℃的退火处理，改变冷变形铝锂合金的储能状态，调整合金固溶态及时效态再结晶晶粒形态与分布，达到适当的再结晶晶粒纵横比，并与时效过程中形成的强化相T1联合作用，实现对综合力学性能的提高，提高强度和塑韧性。本发明对所述铝锂合金进行退火处理。在本发明中，所述铝锂合金优选包括以下质量百分含量的组分：3～4.5％的Cu、0.6～1.5％的Li和0.08～0.15％的Zr，其余为Al。在本发明中，所述Cu的质量百分含量进一步优选为3.1～4.0％，更优选为3.5～3.6％；所述Li的质量百分含量进一步优选为0.8～1.2％，更优选为1.0～1.1％；所述Zr的质量百分含量进一步优选为0.10～0.14％，更优选为0.12～0.13％。在本发明中，所述铝锂合金优选为冷变形铝锂合金；在本发明中，所述冷变形铝锂合金的变形量优选为50～70％，进一步优选为60～65％，在本发明的实施例中所述变形量具体为51％、52％、53％、54％、55％、56％、57％、58％、59％、61％、62％、63％、64％、66％、67％、68％或69％。本发明对所述冷变形处理的方式没有特殊要求，采用本领域技术人员所熟知的合金冷变形处理方式即可。在本发明中，所述冷变形铝锂合金优选为冷变形铝锂合金板；在本发明中，所述铝锂合金板的厚度优选为1～6mm，进一步优选为2～5mm，更优选为3.4～4.5mm。本发明对所述铝锂合金的来源没有特殊要求，采用本领域技术人员所熟知的铝锂合金即可。在本发明的实施例中，可以采用铝锂合金的市售商品，也可采用本领域技术人员熟知的制备铝锂合金的技术方案自行制备。在所述铝锂合金采用本领域技术人员所熟知的技术方案自行制备时，所述铝锂合金优选按照包括以下步骤的加工方法制备得到：(1)将包括上述质量百分含量的铝锂合金铸液浇注成型后进行均匀化处理；(2)对所述均匀化处理后的铸锭进行热变形；(3)对所述热变形后的铸锭进行中间退火处理；(4)中间退火处理后进行冷变形处理得到所述冷变形板材。本发明对所述浇注成型、均匀化处理、热变形处理、中间退火和冷变形处理的方式没有特殊要求，采用本领域技术人员所熟知的铝锂合金的加工方法即可。在本发明中，所述退火处理的温度为250～400℃，优选为275～375℃，进一步优选为300～350℃；在本发明中，所述退火处理的温度具体为256℃、266℃、276℃、286℃、296℃、316℃、326℃、336℃、346℃、356℃、366℃、376℃、386℃或396℃。在本发明中，所述退火处理的时间为1～4h，优选为1.5～3.5h，进一步优选为2～3h；在本发明中，所述退火处理的时间具体为1.2h、1.4h、1.6h、1.8h、2.2h、2.4h、2.6h、2.8h、3.2h、3.4h、3.6h或3.8h。本发明对所述退火处理的实施方式没有特殊要求，采用本领域技术人员所熟知的退火处理实施方式即可。本发明还提供了一种提高冷变形铝锂合金强塑性的热处理方法，包括以下步骤：(1)采用上述技术方案所述的前处理方法对所述铝锂合金进行前处理；(2)固溶处理所述步骤(1)前处理的产物后进行淬火处理，得到淬火产物；(3)对所述步骤(2)得到的淬火产物进行预变形处理；(4)时效处理所述步骤(3)得到的预变形处理的产物。本发明采用上述技术方案所述的前处理方法对所述铝锂合金进行前处理。所述前处理后，本发明对所述前处理的产物进行固溶处理。在本发明中，所述固溶处理的温度优选为500～510℃，进一步优选为502～509℃，更优选为505～506℃；在本发明的实施例中，所述固溶处理的温度具体为503℃、504℃、507℃或508℃。在本发明中，所述固溶处理的时间优选为40～60min，进一步45～55min，更优选为50～52min；在本发明中，所述固溶处理的时间具体为42min、44min、46min、48min、52min、54min、56min或58min。得到固溶产物后，本发明对所述固溶产物进行淬火处理，得到淬火产物。在本发明中，所述淬火处理优选以固溶温度作为淬火处理的起始温度。在本发明中，所述淬火处理的淬火介质的温度优选为5～50℃，进一步优选为10～45℃，更优选为20～30℃；在本发明的实施例中，所述淬火处理的淬火介质的温度具体为6℃、8℃、11℃、13℃、17℃、21℃、23℃、27℃、29℃、31℃、33℃、37℃、39℃、41℃、43℃、47℃或49℃。在本发明中，所述淬火处理的淬火介质优选为水。在本发明中，所述淬火介质的停留时间优选为1～5min，进一步优选为2～3min；在本发明的实施例中，所述淬火介质的停留时间具体为1.5min、1.7min、2.1min、2.4min、3.1min、3.3min、3.7min、4.3min或4.7min。在本发明中，所述淬火处理的冷却速度优选为90～450℃/min，进一步优选为120～420℃/min，更优选为140～400℃/min，最优选为380℃/min。本发明对所述淬火处理的实施方式没有特殊要求，采用本领域技术人员所熟知的淬火处理实施方式即可。所述淬火处理后，本发明对所述淬火产物进行预变形处理。在本发明中，所述预变形处理的变形量优选为2～10％，进一步优选为3～8％，更优选为5％。本发明对所述预变形处理没有特殊要求，采用本领域技术人员所熟知的时效前预变形处理方式即可。所述预变形处理后，本发明对所述预变形处理产物进行时效处理。在本发明中，所述时效处理的温度优选为150～175℃，进一步优选为155～170℃，更优选为160～165℃；在本发明的实施例中所述时效处理的温度具体为151℃、153℃、157℃、159℃、163℃、167℃、169℃或173℃。在本发明中，所述时效处理的时间优选为2～16h，进一步优选为5～15h，更优选为8～12h，最优选10h；在本发明的实施例中所述时效处理的时间具体为2.3h、2.7h、4.3h、4.7h、6.3h、6.7h、8.3h、8.7h、10.3h、10.7h、12.3h、12.7h、13.3h、13.7h、15.3h或15.7h。本发明对所述时效处理的具体实施方式没有特殊要求，采用本领域技术人员所熟知的时效处理即可。本发明提供的提高冷变形铝锂合金强塑性的热处理方法，将前处理、固溶处理、淬火、预变形处理以及时效处理有效结合，进一步提高了合金的强度和塑韧性，以简单的方法不仅有助于提高冷变形铝锂合金的性能，同时有助于获得具有较高性能要求的铝锂合金板材。本发明提供了一种提高冷变形铝锂合金强塑性的前处理方法，对所述铝锂合金进行退火处理，所述退火处理的温度为250～400℃，所述退火处理的时间为1～4h；所述铝锂合金为冷变形铝锂合金。本发明提供的前处理方法，通过对铝锂合金进行1～4h的温度为250～400℃的退火处理，改变铝锂合金的储能状态，避免在常规固溶处理的方式下仅能得到保持冷变形储能状态，进而调整合金固溶态及时效态再结晶晶粒形态与分布，得到长条晶粒，达到较高力学性能要求区间的再结晶晶粒纵横比，并与时效过程中形成的强化相T1联合作用实现对综合力学性能的提高，提高强度和塑韧性。本发明的实施例的结果表明对铝锂合金进行前处理后获得的抗拉强度达到555MPa～620MPa，延伸率达到8.7～10％。下面结合实施例对本发明提供的提高冷变形铝锂合金强塑性的前处理方法及其热处理方法进行详细的说明，但是不能把它们理解为对本发明保护范围的限定。本发明按《GB/T228-2002金属材料室内拉伸试验方法》的检测方法对完成热处理后的铝锂合金的各项性能进行测试，力学拉伸数据测试仪器为美国产MTS-858。对比例1Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.0％的Li和0.12％的Zr，其余为Al，薄板厚度为2mm，经70％的冷变形处理得到。首先采用常规盐浴，将铝合金薄板置于500℃的盐浴炉中，进行40min的500℃的固溶处理后置于温度为5℃的水中进行5min的淬火处理，完成淬火处理后进行变形量为6％的预变形处理，随后直接进行人工时效处理，时效温度为150℃，时间为16h，完成对铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为550MPa，屈服强度为520MPa，延伸率为8.3％。对比例2Al-Cu-Li铝合金薄板，含有3.6％的Cu、0.8％的Li和0.12％的Zr，其余为Al，薄板厚度为2mm，经70％的冷变形处理得到。首先采用常规盐浴，将铝合金薄板置于500℃的盐浴炉中，进行40min的500℃的固溶处理后置于温度为5℃的水中进行5min的淬火处理，完成淬火处理后进行变形量为2％的预变形处理，随后直接进行人工时效处理，时效温度为150℃，时间为16h，完成对铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为515MPa，屈服强度为468MPa，延伸率为7.5％。对比例3按照对比例2对铝锂合金薄板进行热处理，区别在于淬火处理后的进行变形量为5％的预变形处理。进行拉伸力学性能测试，测试结果：抗拉强度为525MPa，屈服强度为492MPa，延伸率为8.0％。对比例4按照对比例2对铝锂合金薄板进行热处理，区别在于淬火处理后的进行变形量为6％的预变形处理。进行拉伸力学性能测试，测试结果：抗拉强度为525MPa，屈服强度为493MPa，延伸率为8.3％。对比例5按照对比例2对铝锂合金薄板进行热处理，区别在于淬火处理后的进行变形量为8％的预变形处理。进行拉伸力学性能测试，测试结果：抗拉强度为526MPa，屈服强度为500MPa，延伸率为7.5％。对比例6按照对比例2对铝锂合金薄板进行热处理，区别在于淬火处理后的进行变形量为10％的预变形处理。进行拉伸力学性能测试，测试结果：抗拉强度为527MPa，屈服强度为505MPa，延伸率为7％。对比例7Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.0％的Li和0.12％的Zr，其余为Al，薄板厚度为2mm，经70％的冷变形处理得到，对所述铝锂合金进行1h、375℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的500℃的固溶处理，对固溶处理后的铝锂合金进行力学性能测试，测试结果如表1所示。对比例8Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.0％的Li和0.12％的Zr，其余为Al，薄板厚度为2mm，经70％的变形处理得到，对得到的铝锂合金进行40min的500℃的常规盐浴固溶处理，对固溶处理后的铝锂合金进行力学性能测试，测试结果如表1所示。表1对比例7和对比例8铝锂合金的固溶态力学性能对比例屈服强度抗拉强度延伸率对比例7169MPa328MPa30％对比例8184MPa360MPa31％结合图1和图2所显示的固溶前退火处理形成长条状晶粒组织和织构，而未经过固溶前退火前处理直接盐浴固溶形成近等轴状晶粒组织，虽然传统铝锂合金织构强化理论为长条状晶粒组织和织构对强度的提高优于等轴晶粒组织对强度的提高，但是由表1可知，但退火处理+固溶处理的强度反而低于直接盐浴固溶的强度，说明织构不是退火处理+固溶处理+淬火处理+预变形处理并时效后力学性能提高的原因。实施例1Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.0％的Li和0.12％的Zr，其余为Al，薄板厚度为2mm，经70％的冷变形处理得到。对上述铝锂合金进行4h、250℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的510℃的固溶处理后置于5℃水中进行5min的淬火处理，完成淬火处理后进行3％的预变形处理，随后进行人工时效处理，时效温度为150℃，时间为16h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为561MPa，屈服强度为529MPa，延伸率为9.8％。实施例2Al-Cu-Li铝合金薄板，含有3.2％的Cu、1.2％的Li和0.15％的Zr，其余为Al，薄板厚度为5mm，经50％的冷变形处理得到。对上述铝锂合金进行4h、270℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的510℃的固溶处理后置于50℃水中进行1min的淬火处理，完成淬火处理后进行3％的预变形处理，随后进行人工时效处理，时效温度为175℃，时间为12h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为564MPa，屈服强度为525MPa，延伸率为9.0％。实施例3Al-Cu-Li铝合金薄板，含有3.6％的Cu、0.6％的Li和0.15％的Zr，其余为Al，薄板厚度为5mm，经50％的冷变形处理得到。对上述铝锂合金进行2h、300℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的500℃的固溶处理后置于26℃的水中进行2.5min的淬火处理，完成淬火处理后进行3％的预变形处理，随后进行人工时效处理，时效温度为150℃，时间为16h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为563MPa，屈服强度为529MPa，延伸率为8.9％。实施例4Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.5％的Li和0.08％的Zr，其余为Al，薄板厚度为2mm，经60％的冷变形处理得到。对上述铝锂合金进行3h、300℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行60min的510℃的固溶处理后置于32℃的水中进行3min的淬火处理，完成淬火处理后进行5％的预变形处理，随后进行人工时效处理，时效温度为175℃，时间为2h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为565MPa，屈服强度为531MPa，延伸率为8.9％。实施例5Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.5％的Li和0.15％的Zr，其余为Al，薄板厚度为1mm，经70％的冷变形处理得到。对上述铝锂合金进行4h、300℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的500℃的固溶处理后置于16℃的水中进行4.5min的淬火处理，完成淬火处理后进行5％的预变形处理，随后进行人工时效处理，时效温度为150℃，时间为16h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为570MPa，屈服强度为545MPa，延伸率为8.9％。实施例6Al-Cu-Li铝合金薄板，含有3％的Cu、1.5％的Li和0.15％的Zr，其余为Al，薄板厚度为5mm，经50％的冷变形处理得到。对上述铝锂合金进行1h、350℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的510℃的固溶处理后置于18℃的水中进行3.5min的淬火处理，完成淬火处理后进行5％的预变形处理，随后进行人工时效处理，时效温度为175℃，时间为12h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为560MPa，屈服强度为528MPa，延伸率为9.5％。实施例7Al-Cu-Li铝合金薄板，含有3.6％的Cu、0.6％的Li和0.15％的Zr，其余为Al，薄板厚度为5mm，经50％的冷变形处理得到。对上述铝锂合金进行2h、350℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的500℃的固溶处理后置于32℃的水中进行3.5min的淬火处理，完成淬火处理后进行6％的预变形处理，随后进行人工时效处理，时效温度为150℃，时间为16h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为562MPa，屈服强度为529MPa，延伸率为8.87％。实施例8Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.5％的Li和0.08％的Zr，其余为Al，薄板厚度为2mm，经60％的冷变形处理得到。对上述铝锂合金进行3h、350℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行60min的510℃的固溶处理后置于16℃的水中进行4.0min的淬火处理，完成淬火处理后进行6％的预变形处理，随后进行人工时效处理，时效温度为175℃，时间为2h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为558MPa，屈服强度为524MPa，延伸率为10％。实施例9Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.5％的Li和0.15％的Zr，其余为Al，薄板厚度为3.5mm，经70％的冷变形处理得到。对上述铝锂合金进行4h、350℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的500℃的固溶处理后置于32℃的水中进行3.5min的淬火处理，完成淬火处理后进行6％的预变形处理，随后进行人工时效处理，时效温度为150℃，时间为16h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为558MPa，屈服强度为522MPa，延伸率为9.6％。实施例10Al-Cu-Li铝合金薄板，含有3％的Cu、1.5％的Li和0.15％的Zr，其余为Al，薄板厚度为5mm，经50％的冷变形处理得到。对上述铝锂合金进行2h、375℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的510℃的固溶处理后置于30℃的水中进行3.0min的淬火处理，完成淬火处理后进行9％的预变形处理，随后进行人工时效处理，时效温度为175℃，时间为12h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为555MPa，屈服强度为522MPa，延伸率为8.5％。实施例11Al-Cu-Li铝合金薄板，含有3.6％的Cu、0.6％的Li和0.15％的Zr，其余为Al，薄板厚度为5mm，经50％的冷变形处理得到。对上述铝锂合金进行3h、375℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行40min的500℃的固溶处理后置于5℃的水中进行5min的淬火处理，完成淬火处理后进行9％的预变形处理，随后进行人工时效处理，时效温度为150℃，时间为16h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为567MPa，屈服强度为535MPa，延伸率为8.6％。实施例12Al-Cu-Li铝合金薄板，含有3.6％的Cu、1.5％的Li和0.08％的Zr，其余为Al，薄板厚度为2mm，经60％的冷变形处理得到。对上述铝锂合金进行4h、375℃的退火处理，退火处理在热处理炉中进行，然后采用常规盐浴进行60min的510℃的固溶处理后置于50℃的水中进行1min的淬火处理，完成淬火处理后进行9％的预变形处理，随后进行人工时效处理，时效温度为175℃，时间为2h，完成对所述铝锂合金的热处理。进行拉伸力学性能测试，测试结果：抗拉强度为572MPa，屈服强度为540MPa，延伸率为8.5％。本发明的实施例的结果表明对铝锂合金进行前处理后获得的抗拉强度达到555MPa～620MPa，延伸率达到8.7～10％。对实施例1和对比例1热处理后的铝锂合金进行金相组织观察，结果如图2和图1所示，其中图1和图2中的标尺均为1cm：200μm。由图2可知，通过控制固溶前退火处理，使得固溶体中形成大量近似呈一定取向的长条状晶粒组织；而由图1可知，未经过固溶前退火处理，直接进行常规盐浴固溶处理的铝锂合金，形成大量等轴晶组织。本发明控制固溶前处理形成了呈一致取向的长条状晶粒，固溶前退火处理与后续时效时形成的T1相的协同，时效强化相T1相的析出面{111}面与这些长条状晶粒取向呈一定角度，不利于位错滑移，从而达到提高强度的效果。对比例2～6处理得到的铝锂合金的力学性能关系图如图3所示，由图3可知，铝锂合金经包括固溶处理、淬火处理、预变形处理和时效处理的T8热处理方法处理后，预变形处理仅能小幅度提高铝锂合金的强度。本申请实施例1～12结果表明，即使在相同的预变形变形量的条件下，通过固溶前退火处理的调整，实现了对铝锂合金强度和延伸率的更大幅度的提高。以上所述仅是本发明的优选实施方式，应当指出，对于本
技术领域：
的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。当前第1页1 2 3
