铁水浇注包燃油烘烤装置的制作方法

本发明涉及一种烘烤装置，特别涉及应用于铸造铁水浇注包的烘烤装置。

技术背景

铁水浇注包在铸造行业内用于炉前承接铁液并进行浇注作业的必需器械。铁水浇注包使用前必须进行烘干处理，这是因为：1、可以去除水分，避免高温铁水倒入时，遇水发生爆炸；2、高温的浇包可以避免铁水过多的降温，从而提高浇注温度；3、可以避免铁水中溶入水汽，使铸件中产生气孔缺陷；4、可以提高浇注包使用寿命。

大多数中小型铸造企业，铁水浇注包的烘烤一直采用固定式燃煤（或木材）烘炉，利用鼓风机助燃，助燃风从炉底进，燃料在炉栅上燃烧，火焰从炉侧喷火嘴喷出。由于其烘烤火焰强度不够，浇包中往往还须添加木柴。

这种烘烤方式存在以下几个问题：1、煤或木材燃烧时，会产生大量的烟雾和灰尘，天气气压低时，车间烟雾弥漫，工作环境十分恶劣。2、采用风机助燃，噪声较大。3、炉盖和喷火段容易被烧穿，维修频繁。4、固定放置，使用不方便。

技术实现要素：

本发明所要解决的技术问题是提供一种铁水浇注包燃油烘烤装置，该装置噪音低、烟雾产生少，且使用灵活方便。

为此，本发明采用以下技术方案：

它包括储油罐、燃烧器及待烘铁水浇注包，所述燃烧器连接储油罐及助燃空气胶管，所述助燃空气胶管连接车间气源。

进一步的，所述燃烧器通过一支撑架连接在一垂直升降架上，所述垂直升降架包括底板及与底板垂直的固定架，所述底板上设置滚轮，所述固定架上活动连接燃烧器的支撑架，所述支撑架在固定架上实现上下高度调节，所述底板通过滚轮实现横向移动。

进一步的，所述储油罐设置有油罐进气阀、出油阀，所述油罐进气阀由车间气源供气，通过油罐空气胶管与油罐进气阀连接，所述油罐进气阀一端用管连接储油罐，另一端用管连接雾化空气控制阀，所述出油阀一端用管连接储油罐底部，另一端用管连接燃油控制阀，所述雾化空气控制阀与燃油控制阀再用管与燃烧器连接；

所述车间气源又向燃烧器提供助燃空气，通过一助燃空气胶管与燃烧器连接，并在助燃空气胶管上设置助燃空气控制阀。

进一步的，所述燃烧器包括前端的燃烧喷嘴、油雾喷嘴、中部的助燃空气腔、雾化空气腔及导油管，所述助燃空气腔通过管与助燃空气控制阀连接，所述雾化空气腔通过管与雾化空气控制阀连接，所述导油管与燃油控制阀连接，所述空气、油混合后雾化通过油雾喷嘴喷出实现燃烧喷嘴的火焰喷出。

本发明所述烘烤装置以柴油作为燃料，相对使用燃煤（或木材），很大程度上减少了烟雾和灰尘，改善了车间的工作环境。利用大多数中小型铸造企业已有的压缩空气，既作为燃料的输送动力又为燃烧提供助燃空气，省去了鼓风机，降低了噪声。设计了独特的燃烧器，使火焰达到足够的刚度，火焰的大小可调节。同时，烘烤装置可水平移动，也能调节燃烧器的高度，使用很方便。本装置结构简单，加工件少，非常适用于未通天然气的中小型铸造企业。

附图说明

图1为本发明所述装置的示意图。

图2为本发明所述燃烧器示意图。

具体实施方式

以下结合附图对本发明作进一步阐述。

如图1所示，压缩空气来自于铸造车间气源13。

本发明包括储油罐5、燃烧器11及待烘铁水浇注包12，所述燃烧器连接储油罐5及助燃空气胶管1，所述助燃空气胶管1连接车间气源。

所述燃烧器11通过一支撑架连接在一垂直升降架上，所述垂直升降架包括底板及与底板垂直的固定架9，所述底板上设置滚轮，所述固定架9上活动连接燃烧器11的支撑架，燃烧器11的支撑架在固定架9上实现上下高度调节，所述底板通过滚轮实现横向移动。

所述储油罐5设置有油罐进气阀4、出油阀，所述油罐进气阀4由车间气源供气，通过油罐空气胶管2与油罐进气阀4连接，所述油罐进气阀4一端用管连接储油罐5，另一端用管连接雾化空气控制阀7，所述出油阀一端用管连接储油罐底部，另一端用管连接燃油控制阀6，所述雾化空气控制阀7与燃油控制阀6再用管与燃烧器连接；

所述车间气源又向燃烧器11提供助燃空气，通过一助燃空气胶管1与燃烧器11连接，并在助燃空气胶管1上设置助燃空气控制阀8。

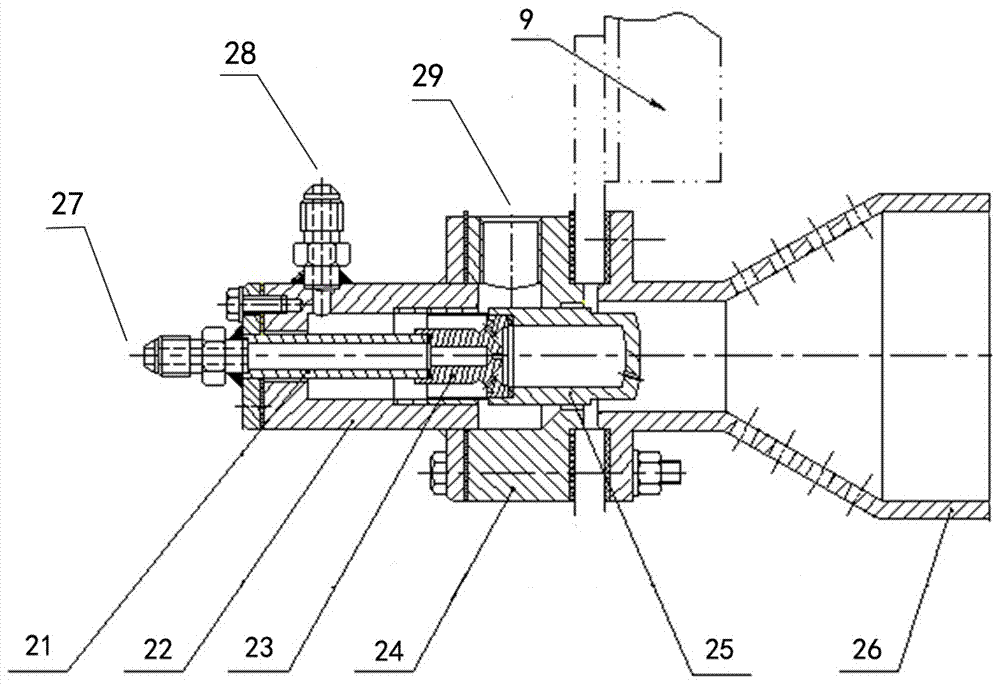

如图2所示，所述燃烧器11包括前端的燃烧喷嘴26、油雾喷嘴25、中部的助燃空气腔24、雾化空气腔22及导油管21，所述助燃空气腔24通过管与助燃空气控制阀8连接，所述雾化空气腔22内设置雾化器23，所述雾化空气腔22通过管与雾化空气控制阀7连接，所述导油管21与燃油控制阀6连接，所述空气、油混合后雾化通过油雾喷嘴25喷出实现燃烧喷嘴26的火焰喷出。图2中，附图标记27指示的是燃油进入口，直接进入导油管21，附图标记28指示的是雾化空气进入口，连接雾化空气控制阀7；附图标记29指示的是助燃空气进入口，连接助燃空气控制阀8。

作业流程：

油罐5中加入柴油到刻线，打开油罐进气阀，使油罐5充入压缩空气。推水平移动架至铁水浇注包12旁，使燃烧器11在铁水浇注包12附近；同时调节垂直升降架10，使燃烧器11下端面离铁水浇注包12适当高度。

依次打开燃油控制阀6、雾化空气控制阀7，并逐渐调节雾化空气控制阀7，观察燃烧器11喷出的是油雾，而不是油滴，然后用回丝将油雾点燃。再调节助燃空气控制阀8，观察火焰，一是火焰的前端偏蓝色而不是桔红色，二是火焰有一定的长度（1000mm~1500mm）和刚度（火焰不发飘，强劲有力）。至此，可以对铁水浇注包12进行烘烤，烘烤时间按具体工艺要求。

在不冲突的情况下，本发明的实施例及实施例中的特征可以相互组合。以上所述仅是本发明的示范性实施方式，而非用于限制本发明的保护范围，本发明的保护范围由权利要求确定。

技术特征：

技术总结
本发明提供了一种铁水浇注包燃油烘烤装置，该装置噪音低、烟雾产生少，且使用灵活方便。它包括储油罐、燃烧器及待烘铁水浇注包，所述燃烧器连接储油罐及助燃空气胶管，所述助燃空气胶管连接车间气源。本发明所述烘烤装置以柴油作为燃料，相对使用燃煤（或木材），很大程度上减少了烟雾和灰尘，改善了车间的工作环境。利用大多数中小型铸造企业已有的压缩空气，既作为燃料的输送动力又为燃烧提供助燃空气，省去了鼓风机，降低了噪声。设计了独特的燃烧器，使火焰达到足够的刚度，火焰的大小可调节。同时，烘烤装置可水平移动，也能调节燃烧器的高度，使用很方便。本装置结构简单，加工件少，非常适用于未通天然气的中小型铸造企业。

技术研发人员：徐斓学
受保护的技术使用者：中国重汽集团杭州发动机有限公司
技术研发日：2017.08.16
技术公布日：2017.12.08
