一种高速抛光机的制作方法

本实用新型涉及抛光机技术领域，具体为一种高速抛光机。

背景技术：

抛光机也称为研磨机，常常用作机械式研磨、抛光及打蜡，其工作原理是电动机带动安装在抛光机上的海绵或羊毛抛光盘高速旋转，由于抛光盘和抛光剂共同作用并与待抛表面进行摩擦，进而可达到去除漆面污染、氧化层、浅痕的目的，抛光盘的转速一般在一千五到三千转每分，多为无级变速，施工时可根据需要随时调整。

现有的抛光机在工作过程中，不能很好的对材料进行固定，并且工作台无法夹紧不同大小的材料，导致使用时较为不便，并且现有抛光机不能人为的控制抛光过程，导致抛光质量下降。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种高速抛光机，解决了现有的抛光机不能对材料进行固定，并且不能人为的控制抛光过程的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种高速抛光机，包括外框，所述外框内壁的底部通过底座固定连接有内框，并且内框内壁的顶部和底部之间固定连接有固定块，所述固定块的两侧均固定连接有弹簧杆，并且弹簧杆远离固定块的一端固定连接有活动块，所述活动块的一侧固定连接有伸缩杆，所述伸缩杆的一端贯穿内框且延伸至内框的外部，并且伸缩杆位于内框外部的一端固定连接有夹紧装置，所述外框的顶部通过基座固定连接有顶板，并且顶板底部的两侧均固定连接有固定杆，所述固定杆的底端贯穿外框且延伸至外框的内部，并且固定杆位于外框内部的一端固定连接有底板，所述顶板顶部的左侧转动连接有斜杆，所述斜杆与顶板相对的一侧之间固定连接有第一弹簧，并且斜杆的表面转动连接有竖杆，所述竖杆的底端依次贯穿顶板、外框和底板且延伸至底板的底部，所述竖杆位于底板底部的一端固定连接有电机箱，并且电机箱内壁的顶部固定连接有电机，所述电机的输出轴贯穿电机箱且延伸至电机箱的外部，并且电机的输出轴位于电机箱外部的一端固定连接有抛光盘。

优选的，所述夹紧装置包括竖板，并且竖板的一侧与伸缩杆的一端固定连接，所述竖板的一侧固定连接有固定框，并且固定框的一侧贯穿有活动杆，所述活动杆位于固定框内部的一端固定连接有活动板，并且活动板的一侧与固定框内壁的一侧之间固定连接有第二弹簧，所述活动杆位于固定框外部的一端固定连接有第一夹头，并且竖板的顶部固定连接有横板，所述横板的底部固定连接有弹簧伸缩套杆，并且弹簧伸缩套杆的底端固定连接有第二夹头。

优选的，所述底板底部的两侧均固定连接有顶座，并且两个顶座均通过第一连杆转动连接有转动座，所述转动座的一侧通过第二连杆转动连接有连接座，并且连接座的底部与电机箱的顶部固定连接，所述顶座与连接座相对的一侧之间固定连接有第三弹簧。

优选的，所述外框的表面通过合页铰接有箱门。

优选的，所述斜杆远离顶板的一端设置有防滑胶皮。

优选的，所述活动块的底部固定连接有滑块，并且内框内壁的底部开设有与滑块相适配的滑轨。

有益效果

本实用新型提供了一种高速抛光机。具备以下有益效果：

(1)、该高速抛光机，通过外框内壁的底部通过底座固定连接内框，并且内框内壁的顶部和底部之间固定连接固定块，固定块的两侧均固定连接伸缩杆，并且伸缩杆远离固定块的一端固定连接活动块，活动块的一侧固定连接伸缩杆，并且伸缩杆位于内框外部的一端固定连接夹紧装置，达到了便于对材料进行夹紧的目的，防止加工过程中材料产生滑动，保证加工过程的安全性，并且可以调节夹紧距离，可以适应不同大小的材料。

(2)、该高速抛光机，通过外框的顶部通过基座固定连接顶板，并且顶板底部的两侧均固定连接固定杆，并且固定杆的一端固定连接底板，顶板顶部的左侧转动连接斜杆，并且斜杆的表面转动连接竖杆，竖杆的一端固定连接电机箱，并且电机箱内壁的顶部固定连接电机，电机的输出轴固定连接抛光盘，达到了可以人为控制打磨过程的目的，可以调节打磨的强度，便于加工质量更好的材料，提高装置实用性。

(3)、该高速抛光机，通过斜杆远离顶板的一端设置防滑胶皮，外框的表面通过合页铰接箱门，达到防止斜杆滑动的目的，并且通过箱门的设置，方便取放材料。

附图说明

图1为本实用新型结构示意图；

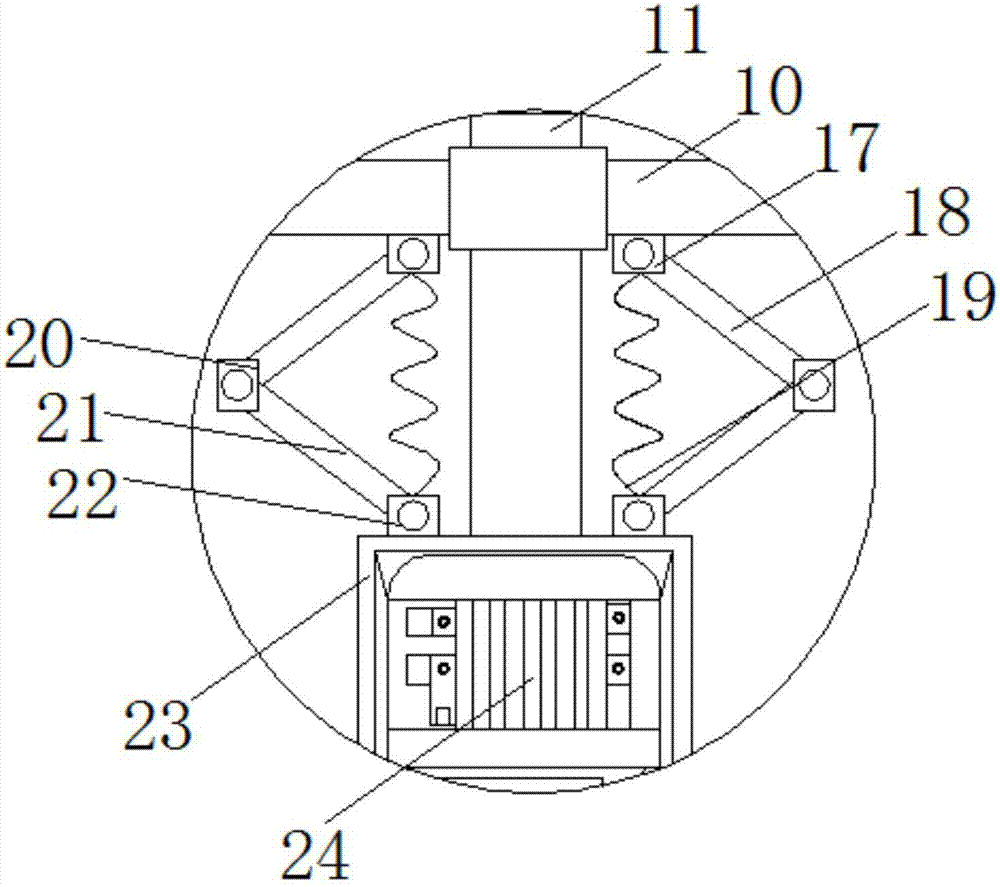

图2为本实用新型图1中A处的局部放大图；

图3为本实用新型箱门的结构示意图；

图4为本实用新型夹紧装置的结构示意图。

图中：1外框、2内框、3伸缩杆、4活动块、5固定块、6弹簧杆、7底座、8夹紧装置、81竖板、82固定框、83第二弹簧、84活动杆、85活动板、 86第一夹头、87第二夹头、88弹簧伸缩套杆、89横板、9基座、10底板、 11竖杆、12斜杆、13第一弹簧、14顶板、15固定杆、16抛光盘、17顶座、 18第一连杆、19第三弹簧、20转动座、21第二连杆、22连接座、23电机箱、 24电机、25箱门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种高速抛光机，包括外框1，外框1的表面通过合页铰接有箱门25，方便取放材料，外框1内壁的底部通过底座7固定连接有内框2，并且内框2内壁的顶部和底部之间固定连接有固定块5，固定块5的两侧均固定连接有弹簧杆6，弹簧杆6的表面套设有弹簧，并且弹簧杆6远离固定块5的一端固定连接有活动块4，活动块4的底部固定连接有滑块，并且内框2内壁的底部开设有与滑块相适配的滑轨，活动块4的一侧固定连接有伸缩杆3，伸缩杆3的一端贯穿内框2且延伸至内框2的外部，并且伸缩杆3位于内框2外部的一端固定连接有夹紧装置8，可以调节夹紧距离，可以适应不同大小的材料，外框1的顶部通过基座9固定连接有顶板14，并且顶板14底部的两侧均固定连接有固定杆15，固定杆15 的底端贯穿外框1且延伸至外框1的内部，并且固定杆15位于外框1内部的一端固定连接有底板10，顶板14顶部的左侧转动连接有斜杆12，斜杆12远离顶板14的一端设置有防滑胶皮，防止斜杆12滑动，斜杆12与顶板14相对的一侧之间固定连接有第一弹簧13，并且斜杆12的表面转动连接有竖杆11，竖杆11的底端依次贯穿顶板14、外框1和底板10且延伸至底板10的底部，底板10底部的两侧均固定连接有顶座17，并且两个顶座17均通过第一连杆18转动连接有转动座20，转动座20的一侧通过第二连杆21转动连接有连接座22，并且连接座22的底部与电机箱23的顶部固定连接，顶座17与连接座22相对的一侧之间固定连接有第三弹簧19，竖杆11位于底板10底部的一端固定连接有电机箱23，并且电机箱23内壁的顶部固定连接有电机24，电机24的输出轴贯穿电机箱23且延伸至电机箱23的外部，并且电机24的输出轴位于电机箱23外部的一端固定连接有抛光盘16，抛光盘16采用羊毛抛光盘制成，并且便于更换，夹紧装置8包括竖板81，并且竖板81的一侧与伸缩杆3的一端固定连接，竖板81的一侧固定连接有固定框82，并且固定框 82的一侧贯穿有活动杆84，活动杆84位于固定框82内部的一端固定连接有活动板85，并且活动板85的一侧与固定框82内壁的一侧之间固定连接有第二弹簧83，活动杆84位于固定框82外部的一端固定连接有第一夹头86，并且竖板81的顶部固定连接有横板89，横板89的底部固定连接有弹簧伸缩套杆88，并且弹簧伸缩套杆88的底端固定连接有第二夹头87，达到了便于对材料进行夹紧的目的，防止加工过程中材料产生滑动。

使用时，通过箱门25将需要加工的材料放置在内框2的顶部，并拉动伸缩杆3至合适位置，然后通过第一夹头86和第二夹头87对材料进行夹紧，然后打开电机24带动抛光盘16转动，然后按动斜杆12带动竖杆11下降，带动电机箱23下降，从而带动抛光盘16的下降，实现对材料的抛光，并且可以调整抛光的强度。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
