一种扫描透镜批量生产加工用的自动磨边装置的制作方法

本实用新型涉及透镜生产加工领域，具体为一种扫描透镜批量生产加工用的自动磨边装置。

背景技术：

透镜是由透明物质，如玻璃、水晶等，制成的一种光学元件，透镜是根据光的折射规律制成的，透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体，透镜广泛应用于安防、车载、数码相机、激光、光学仪器等各个领域，随着市场不断的发展，透镜技术也越来越应用广泛，在制造过程中，透镜由模具加工成形后需要对其边缘进行打磨；

现有的打磨工具，在对其打磨时会使用水进行防尘，而水使用完后无法循环利用，比较浪费水资源。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种扫描透镜批量生产加工用的自动磨边装置，解决了现有的打磨工具，在对其打磨时会使用水进行防尘，而水使用完后无法循环利用，比较浪费水资源的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：包括箱体，所述箱体为立体柜式结构，所述箱体的内部固定连接有一蓄水池，所述蓄水池的周侧分别固定连接有进水管、出水管，所述箱体的上表面固定连接有一支撑架，所述支撑架的内部固定连接有一残渣收集箱，所述残渣收集箱内设置有一透镜固定系统，所述透镜固定系统包括下固定板、上固定板，所述支撑架的内部固定连接有一支撑板，所述支撑板的内部设置有一限位杆，所述限位杆的两端分别贯穿支撑板并与其滑动连接，所述限位杆靠近透镜固定系统的一端固定连接有一打磨盘，所述进水管的一端贯穿箱体后与限位杆固定连接，所述出水管的一端贯穿箱体后与残渣收集箱相连通。

优选的，所述出水管的周侧通过两水管接头固定连接有一过滤器。

优选的，所述残渣收集箱的内部固定连接有一液压缸，所述液压缸的上表面转动连接有一下固定板，所述支撑架内壁的上表面固定连接有一电机，所述电机的转轴端固定连接有一与下固定板相配合的上固定板。

优选的，所述打磨盘的打磨端开设有多个残渣收集槽，所述进水管的一端依次贯穿箱体、限位杆后与残渣收集槽相贯通。

优选的，所述限位杆的另一端转动连接有一转轴，所述转轴的一端延伸出支撑架。

优选的，所述蓄水池的内部固定连接有一水泵，且水泵的出水端与进水管固定连接。

（三）有益效果

本实用新型提供了一种扫描透镜批量生产加工用的自动磨边装置。具备以下有益效果：

（1）、该用于扫描透镜批量生产加工用的自动磨边装置，通过出水管与残渣收集箱连通，进水管与打磨盘连通，出水管、进水管的另一端皆与蓄水池连通的配合作用，使得纯净水经过进水管从打磨盘流出，汇入残渣收集箱内，随后从残渣收集箱流入蓄水池内，解决了现有的打磨工具，在对其打磨时会使用水进行防尘，而水使用完后无法循环利用，比较浪费水资源的问题。

附图说明

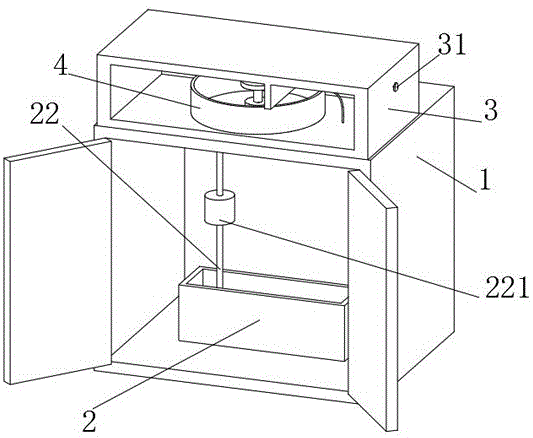

图1为本实用新型整体结构示意图；

图2为本实用新型蓄水池结构示意图；

图3为本实用新型支撑架内部结构示意图；

图4为本实用新型限位杆剖视示意图；

图5为本实用新型蓄水池内部结构示意图。

图中：1、箱体；2、蓄水池；21、进水管；22、出水管；221、过滤器；23、水泵；3、支撑架；31、转轴；4、残渣收集箱；41、液压缸；42、下固定板；43、上固定板；5、限位杆；51、支撑板；52、残渣收集槽；53、打磨盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：包括箱体1，箱体1为立体柜式结构，箱体1的内部固定连接有一蓄水池2，内部装有纯净水，蓄水池2的周侧分别固定连接有进水管21、出水管22，纯净水通过进水管21、出水管22进行循环利用，箱体1的上表面固定连接有一支撑架3，支撑架3为四个矩形面板组成，两矩形面板通过另外两矩形面板进行固定支撑，支撑架3的内部固定连接有一残渣收集箱4，对打磨产生的残渣进行收集，残渣收集箱4内设置有一透镜固定系统，对透镜进行固定，透镜固定系统包括下固定板42、上固定板43，透镜位于下固定板42、上固定板43之间，支撑架3的内部固定连接有一支撑板51，支撑板51的内部设置有一限位杆5，限位杆5为长方体结构，限位杆5的两端分别贯穿支撑板51并与其滑动连接，限位杆5靠近透镜固定系统的一端固定连接有一打磨盘53，限位杆5在支撑板51上前后滑动，带动打磨盘53进行移动，对透镜进行打磨，进水管21的一端贯穿箱体1后与限位杆5固定连接，出水管22的一端贯穿箱体1后与残渣收集箱4相连通，出水管22的周侧通过两水管接头固定连接有一过滤器221，过滤器221内填装有过滤网，对打磨产生的残渣进行过滤，残渣收集箱4的内部固定连接有一液压缸41，液压缸41为现有技术，型号可选用py497，液压缸41的上表面转动连接有一下固定板42，液压缸41带动下固定板42上移，使放置于下固定板42上的透镜与上固定板43接触，进行固定，支撑架3内壁的上表面固定连接有一电机，电机为现有技术，型号可选用y80m2-2，电机的转轴端固定连接有一与下固定板42相配合的上固定板43，为透镜旋转打磨提供动力，打磨盘53的打磨端开设有多个残渣收集槽52，残渣收集槽52为长方形通槽，进水管21的一端依次贯穿箱体1、限位杆5后与残渣收集槽52相贯通，使水从残渣收集槽52流出，带着残渣收集槽52内的打磨残渣流入残渣收集箱4内，限位杆5的另一端转动连接有一转轴31，转轴31的一端延伸出支撑架3，转轴31的周侧开设有一外螺纹，转轴31与支撑架3螺纹连接，蓄水池2的内部固定连接有一水泵23，水泵23为现有技术，型号可选用is65-50-125，水泵23的出水端与进水管21固定连接，使纯净水进行循环再利用。

使用时，只需将待加工透镜放置于下固定板42上，随后启动液压缸41，液压缸41带动下固定板42上升，使待加工透镜与上固定板43紧密接触，接着启动电机，电机带动待加工透镜旋转，然后启动水泵23，水泵23将蓄水池2内的水通过进水管21从残渣收集槽52排出，旋转转轴31，转轴31带动限位杆5、打磨盘53向内移动对待加工透镜进行打磨，打磨产生的碎屑在待加工透镜旋转的离心力的作用下汇入残渣收集槽52内，随着流出的水流入残渣收集箱4内，流入残渣收集箱4内的碎屑在其底部沉淀，沉淀后的水通过出水管22时被过滤器221二次后滤，随后流入蓄水池2内通过水泵23再次循环利用即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
