一种高效镀膜机的制作方法

文档序号:31581838发布日期:2022-09-21 01:00阅读:159来源:国知局
一种高效镀膜机的制作方法

1.本实用新型涉及镀膜机技术领域,具体为一种高效镀膜机。


背景技术:

2.镀膜机作为目前工业中必不可少的工业机器,其主要工作是为材料进行镀膜处理,当镀膜机进行镀膜时,需要经常对基片进行降温处理,当前传统的镀膜机冷却方法一般都是依赖水冷或者通过乙醇进行静态降温冷却处理,但是,该两种方法冷却速度均较慢,且不利于镀膜快速冷却成型,另外,静态的基片容易导致镀膜不均匀,靠近冷却装置的一端基片位置膜厚,远离冷却装置的基片位置膜薄,因此,我们提出一种高效镀膜机。


技术实现要素:

3.(一)解决的技术问题
4.针对现有技术的不足,本实用新型提供了一种高效镀膜机,具备高效快速均匀镀膜的优点,解决了镀膜效率低且镀膜不均匀的问题。
5.(二)技术方案
6.为实现上述高效快速均匀镀膜的目的,本实用新型提供如下技术方案:一种高效镀膜机,包括设备主体,所述设备主体的内部设置有电机所述电机的左侧活动安装有上锥齿轮,所述上锥齿轮的底部设置有下锥齿轮,所述上锥齿轮的顶部活动安装有密封盖;
7.所述电机的左侧固定安装有左锥齿轮;
8.所述上锥齿轮的顶部固定安装有转轴一,所述转轴一的顶部固定安装有托盘;
9.所述下锥齿轮的顶部固定安装有转轴二,所述转轴二的右侧固定安装有支架结构,所示支架结构的右侧内部固定安装有冷却装置。
10.优选的,所述转轴一和转轴二处于同一平面,减少转轴一和转轴二的体积。
11.优选的,所述托盘的顶部外表面固定开设有滑轨,所述托盘的顶部活动安装有托垫,滑轨限制滑块的滑动位置,将待镀膜晶片放置到托盘的托垫上。
12.优选的,所述支架结构的左侧固定安装有滑块,使得支架结构可以依靠滑块在托盘上旋转。
13.优选的,所述冷却装置的左侧电性连接有控制装置,所述冷却装置的左侧固定安装有喷头,通过控制装置控制冷却装置启动。
14.优选的,所述滑轨与滑块相匹配。
15.(三)有益效果
16.与现有技术相比,本实用新型提供了一种高效镀膜机,具备以下有益效果:
17.1、该高效镀膜机,通过设备主体、电机、上锥齿轮、下锥齿轮和密封盖配合使用,将待镀膜晶片放置到托盘的托垫上,密封盖放置到滑块进行密封,启动电机,电机带动左锥齿轮顺时针旋转,左锥齿轮带动上锥齿轮顺时针旋转,上锥齿轮带动转轴一顺时针旋转,转轴一带动托盘顺时针旋转,托盘带动托垫顺时针旋转,左锥齿轮带动下锥齿轮逆时针旋转,下
锥齿轮带动转轴二逆时针旋转,转轴二带动支架结构逆时针旋转,支架结构通过滑块在滑轨上旋转,通过控制装置控制冷却装置启动,支架结构带动冷却装置逆时针旋转,使得托盘和冷却装置旋转方向相反,使得冷却装置通过喷头将冷却气体注射到托盘表面,使得托盘表面镀膜均匀,提高冷却效率,从而达到了高效快速均匀镀膜的效果。
附图说明

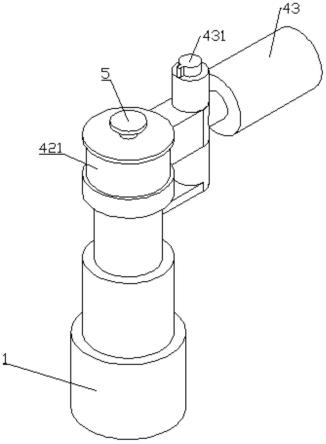

18.图1为本实用新型结构的侧俯视示意图;
19.图2为本实用新型结构的侧仰视示意图;
20.图3为本实用新型结构的俯视示意图;
21.图4为本实用新型结构的a-a剖视示意图。
22.图中:1、设备主体;2、电机;21、左锥齿轮;3、上锥齿轮;31、转轴一;32、托盘;321、滑轨;322、托垫;4、下锥齿轮;41、转轴二;42、支架结构;421、滑块;43、冷却装置;431、控制装置;432、喷头;5、密封盖。
具体实施方式
23.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
24.请参阅图1-图4,一种高效镀膜机,包括设备主体1,设备主体1的内部设置有电机2,电机2的左侧固定安装有左锥齿轮21,上锥齿轮3的顶部固定安装有转轴一31,转轴一31和转轴二41处于同一平面,减少转轴一31和转轴二41的体积,且使得两者在同一平面上,托盘32和冷却装置43旋转方向相反,转轴一31的顶部固定安装有托盘32,托盘32的顶部外表面固定开设有滑轨321,滑轨321与滑块421相匹配,托盘32的顶部活动安装有托垫322,滑轨321限制滑块421的滑动位置,将待镀膜晶片放置到托盘32的托垫322上,电机2的左侧活动安装有上锥齿轮3,上锥齿轮3的底部设置有下锥齿轮4,下锥齿轮4的顶部固定安装有转轴二41,转轴二41的右侧固定安装有支架结构42,支架结构42的左侧固定安装有滑块421,使得支架结构42可以依靠滑块421在托盘32上旋转,所示支架结构42的右侧内部固定安装有冷却装置43,冷却装置43的左侧电性连接有控制装置431,冷却装置43的左侧固定安装有喷头432,通过控制装置431控制冷却装置43启动,使得冷却装置43通过喷头432将冷却气体注射到托盘32表面,上锥齿轮3的顶部活动安装有密封盖5。
25.工作原理:将待镀膜晶片放置到托盘32的托垫322上,密封盖5放置到滑块421进行密封,启动电机2,电机2带动左锥齿轮21顺时针旋转,左锥齿轮21带动上锥齿轮3顺时针旋转,上锥齿轮3带动转轴一31顺时针旋转,转轴一31带动托盘32顺时针旋转,托盘32带动托垫322顺时针旋转,左锥齿轮21带动下锥齿轮4逆时针旋转,下锥齿轮4带动转轴二41逆时针旋转,转轴二41带动支架结构42逆时针旋转,支架结构42通过滑块421在滑轨321上旋转,通过控制装置431控制冷却装置43启动,支架结构42带动冷却装置43逆时针旋转,使得托盘32和冷却装置43旋转方向相反,使得冷却装置43通过喷头432将冷却气体注射到托盘32表面。
26.综上所述,该高效镀膜机,通过设备主体1、电机2、上锥齿轮3、下锥齿轮4和密封盖
5配合使用,将待镀膜晶片放置到托盘32的托垫322上,密封盖5放置到滑块421进行密封,启动电机2,电机2带动左锥齿轮21顺时针旋转,左锥齿轮21带动上锥齿轮3顺时针旋转,上锥齿轮3带动转轴一31顺时针旋转,转轴一31带动托盘32顺时针旋转,托盘32带动托垫322顺时针旋转,左锥齿轮21带动下锥齿轮4逆时针旋转,下锥齿轮4带动转轴二41逆时针旋转,转轴二41带动支架结构42逆时针旋转,支架结构42通过滑块421在滑轨321上旋转,通过控制装置431控制冷却装置43启动,支架结构42带动冷却装置43逆时针旋转,使得托盘32和冷却装置43旋转方向相反,使得冷却装置43通过喷头432将冷却气体注射到托盘32表面,使得托盘32表面镀膜均匀,提高冷却效率,从而达到了高效快速均匀镀膜的效果。
27.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个
……”
限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
28.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
