一种提高螺母硬度的热处理机构的制作方法

1.本实用新型涉及螺母热处理机构技术领域，具体为一种提高螺母硬度的热处理机构。


背景技术：

2.螺母又称为螺帽，是一种固定用工具，其中心有孔，孔的内侧有螺纹。螺母经常与大小相合的螺丝共用，以固定有关的接合部分，如果震动等环境因素令螺母松脱，可使用胶水或别针等工具进一步为有关部分加固，螺母多呈六角形，其次为正方形，在螺母加工过程中需要对螺母进行热处理，以提高螺母的硬度，此过程中需要使用到一种螺母热处理装置。
3.现有技术中多为人工直接向装置内加料和人工直接从装置内取料，不便于将螺帽取出与放入热处理装置中，工作强度较大且易导致工作人员手掌发生烫伤的情况发生，因此提出了一种提高螺母硬度的热处理机构。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种提高螺母硬度的热处理机构，以解决上述背景技术中提到的现有技术中多为人工直接向装置内加料和人工直接从装置内取料，不便于将螺帽取出与放入热处理装置中，工作强度较大且易导致工作人员手掌发生烫伤的情况发生的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种提高螺母硬度的热处理机构，包括热处理箱，所述热处理箱的前侧外表面固定安装有第一电机，所述第一电机的输出端固定连接有第一转轴，所述第一转轴的外表面固定套设有第一绕绳辊，所述第一绕绳辊的外表面绕设有第一钢索，所述第一钢索远离第一绕绳辊的一端固定连接有放置箱；
6.所述热处理箱的后侧外表面固定安装有第二电机，所述第二电机的输出端固定连接有第二转轴，所述第二转轴的外表面固定套设有第二绕绳辊，所述第二绕绳辊的外表面绕设有第二钢索，所述第二钢索远离第二绕绳辊的二端与放置箱固定连接。
7.优选的，所述热处理箱的前侧外表面开设有开口，所述开口的内部活动插设有第一密封板，所述热处理箱的顶部外表面固定安装有第一电动推杆，所述第一电动推杆的输出端与第一密封板的顶部底端外表面固定连接。
8.采用上述技术方案，通过第一电动推杆带动第一密封板上升或下移，能够对开口进行连通与密封。
9.优选的，所述热处理箱的后侧外表面开设有通风口，所述通风口的内部活动插设有第二密封板，所述热处理箱的顶部外表面固定安装有第二电动推杆，所述第二电动推杆的输出端与第二密封板的顶部底端外表面固定连接，且所述热处理箱的后侧内表面固定安装有风机。
10.采用上述技术方案，通过第二电动推杆带动第二密封板上升或下移，能够对通风口进行连通与密封，并且通过开启风机，风机工作加快热处理箱内部热空气流通。
11.优选的，所述热处理箱的顶部内表面和底部内表面与左侧内表面和右侧内表面均设置有电加热器，且所述放置箱的底部外表面开设有若干个通孔。
12.采用上述技术方案，通过电加热器对热处理箱内部进行升温，对放置箱内的螺母进行热处理，同时热量通过通孔处对螺母底部进行加热，从而使得加热较为均匀。
13.优选的，所述热处理箱的底部内表面固定连接有两个滑轨，所述放置箱的左右两侧外表面均固定连接有滑块，且两个所述滑块分别与两个滑轨的内表面滑动连接。
14.采用上述技术方案，拉动放置箱时，两个滑块在滑轨内滑动，保证放置箱的稳定移动。
15.优选的，所述第一密封板的底端外表面开设有第一通槽，所述热处理箱的后侧外表面开设有第二通槽，且所述第一钢索与第一通槽的内部活动连接，所述第二钢索与第二通槽的内部活动连接。
16.采用上述技术方案，第一通槽和第二通槽分别为第一钢索和第二钢索提供移动通道。
17.优选的，所述热处理箱的内部设置有若干个隔热板。
18.采用上述技术方案，通过设置隔热板，减少热处理箱内部热量传递至热处理箱外部。
19.与现有技术相比，本实用新型的有益效果是：
20.1、该提高螺母硬度的热处理机构，通过第一电机驱动第一绕绳辊带动第一钢索，配合第二电机驱动第二绕绳辊带动第二钢索，达到了便于将螺帽取出与放入的效果，解决了现有技术中多为人工直接向装置内加料和人工直接从装置内取料，不便于将螺帽取出与放入热处理装置中，工作强度较大且易导致工作人员手掌发生烫伤的情况发生的问题。
21.2、该提高螺母硬度的热处理机构，通过第二电动推杆带动第二密封板上升，配合第一电动推杆带动第二密封板上升，再通过风机产生风力，达到了加速放置箱和螺母的冷却，缩短冷却时长，提高了加工效率的效果。
附图说明

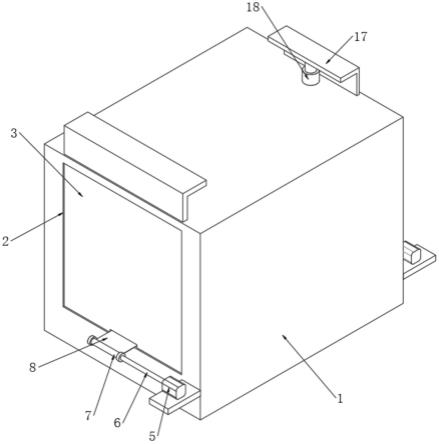

22.图1为本实用新型正视结构示意图；
23.图2为本实用新型后视结构示意图；
24.图3为本实用新型左视剖视结构示意图。
25.图中：1、热处理箱；2、开口；3、第一密封板；4、第一电动推杆；5、第一电机；6、第一转轴；7、第一绕绳辊；8、第一钢索；9、放置箱；10、第二电机；11、第二转轴；12、第二绕绳辊；13、第二钢索；14、通孔；15、电加热器；16、通风口；17、第二密封板；18、第二电动推杆；19、风机；20、滑轨；21、滑块。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.实施例1：
28.请结合参阅图1-3，一种提高螺母硬度的热处理机构，包括热处理箱1，热处理箱1的前侧外表面开设有开口2，开口2的内部活动插设有第一密封板3，热处理箱1的顶部外表面固定安装有第一电动推杆4，第一电动推杆4的输出端与第一密封板3的顶部底端外表面固定连接，第一电动推杆4带动第一密封板3上升或下移，使得开口2与热处理箱1内部连通或封闭，热处理箱1的前侧外表面固定安装有第一电机5，第一电机5的输出端固定连接有第一转轴6，第一转轴6的外表面固定套设有第一绕绳辊7，第一绕绳辊7的外表面绕设有第一钢索8，第一电机5正向或反向驱动第一转轴6带动第一绕绳辊7转动，对第一钢索8进行收卷或放出，第一钢索8远离第一绕绳辊7的一端固定连接有放置箱9，热处理箱1的后侧外表面固定安装有第二电机10，第二电机10的输出端固定连接有第二转轴11，第二转轴11的外表面固定套设有第二绕绳辊12，第二绕绳辊12的外表面绕设有第二钢索13，第二钢索13远离第二绕绳辊12的二端与放置箱9固定连接，第二电机10正向或反向驱动第二转轴11带动第二绕绳辊12转动，对第二钢索13进行放出或收卷，第一绕绳辊7对第一钢索8进行收卷时第二绕绳辊12对第二钢索13进行放出，将放置箱9拉至开口2处，再将螺母放置在放置箱9内，第一绕绳辊7对第一钢索8进行放出时第二绕绳辊12对第二钢索13进行收卷，将放置箱9拉至热处理箱1的内部，热处理箱1的顶部内表面和底部内表面与左侧内表面和右侧内表面均设置有电加热器15，且放置箱9的底部外表面开设有若干个通孔14，通过电加热器15对热处理箱1内部进行升温，对放置箱9内的螺母进行热处理，同时热量通过通孔14处对螺母底部进行加热，从而使得加热较为均匀，加热完成并冷却一定时间后，再将放置箱9拉至开口2处，将螺母取出，从而完成对螺母的热处理工作。
29.工作原理：提高螺母硬度的热处理机构在使用时，先开启第一电动推杆4，使得第一电动推杆4上升，第一电动推杆4往上带动第一密封板3，使得开口2与热处理箱1内部相连通，再开启第一电机5和第二电机10，使得第一电机5与第二电机10同时正向转动，第一电机5带动第一转轴6上的第一绕绳辊7转动，从而对第一钢索8进行收卷，第二电机10带动第二转轴11上的第二绕绳辊12转动，将绕设在第二绕绳辊12上的第二钢索13放出，将放置箱9拉至开口2处，第一电机5和第二电机10停止工作，将螺母放置在放置箱9内，再开启第一电机5和第二电机10，使得第一电机5与第二电机10同时反向转动，从而第一电机5带动第一转轴6上的第一绕绳辊7转动，从而将绕设在第一绕绳辊7上的第一钢索8放出，第二电机10带动第二转轴11上的第二绕绳辊12转动，对第二钢索13进行收卷，从而将放置箱9拉至热处理箱1内部中心处，开启第一电动推杆4，使得第一电动推杆4收回，带动第一密封板3将开口2封闭，开启电加热器15对放置箱9内部的螺母进行加热，底部的电加热器15产生的热量从通孔14处对螺母底部进行加热，从而使得加热较为均匀，提高热处理效果，加热完成并冷却一定时间后，再将放置箱9拉至开口2处，将螺母取出，从而完成对螺母的热处理工作，与相关技术相比较，本实用新型提供的一种提高螺母硬度的热处理机构具有如下有益效果：达到了便于将螺帽取出与放入的效果，解决了现有技术中多为人工直接向装置内加料和人工直接从装置内取料，不便于将螺帽取出与放入热处理装置中，工作强度较大且易导致工作人员手掌发生烫伤的情况发生的问题。
30.实施例2：
31.请结合参阅图1-3，热处理箱1的后侧外表面开设有通风口16，通风口16的内部活
动插设有第二密封板17，热处理箱1的顶部外表面固定安装有第二电动推杆18，第二电动推杆18的输出端与第二密封板17的顶部底端外表面固定连接，加热完成后，关闭电加热器15，开启第一电动推杆4和第二电动推杆18，第一电动推杆4往上带动第一密封板3，第二电动推杆18往上带动第二密封板17，使得开口2与热处理箱1的内部相连通，通风口16与热处理箱1的内部相连通，且热处理箱1的后侧内表面固定安装有风机19，开启风机19，风机19产生风力，加速热处理箱1内部的热空气流动，将热处理箱1内部的热量从开口2处排出，从而加快热处理箱1内部散热。
32.工作原理：加热完成后，关闭电加热器15，开启第一电动推杆4和第二电动推杆18，第一电动推杆4往上带动第一密封板3，第二电动推杆18往上带动第二密封板17，使得开口2与热处理箱1的内部相连通，通风口16与热处理箱1的内部相连通，并开启风机19，风机19产生风力，加速热处理箱1内部的热空气流动，将热处理箱1内部的热量从开口2处排出，从而加快热处理箱1内部散热，与相关技术相比较，本实用新型提供的一种提高螺母硬度的热处理机构具有如下有益效果：达到了加速放置箱9和螺母的冷却，缩短冷却时长，提高了加工效率的效果。
33.第一电动推杆4、第二电动推杆18、第一电机5、第二电机10、风机19和电加热器15均与外界电源电性连接，且第一电动推杆4、第二电动推杆18、第一电机5、第二电机10、风机19和电加热器15均设置有与其相配套的控制开关，控制开关的位置可根据实际需求而选择安装位置。
34.上述关于设备的使用各个装置的选用不同，根据实际进行挑选使用，并且参考各种参数，根据使用的设备的功能与达到的效果相呼应。
35.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
