一种生物柱浸装置的制作方法

本技术涉及浸出设备，尤其涉及一种生物柱浸装置。

背景技术：

1、今年来湿法炼铜的以及从氧化铜转向了低品位的硫化铜，尤其是低品位黄铜矿的浸出技术的研究，浸出设备需要将矿物质材料研磨成超细的矿粉，与浸出液一同添加入浸出设备内，其中生物浸柱还需要向浸出设备内添加微生物，以处理矿浆内的金属物质。

2、现有的浸出设备结构简单，大多为耐酸碱耐腐蚀的有机玻璃柱或者塑料柱，上述浸出柱体积不大，浸出体量有限；通过增大浸出设备的体积能够增加浸出的体量，但是增大后的浸出设备底部压力增大，底部容易受到损坏；并且体积增大后的浸出设备其内部尤其是底部的矿物质堆积较多，密度增大，内部的溶液以及矿石流动性较差，氧气以及其他物质流动不均匀，流动性差有影响浸出设备内部矿石的温度，影响微生物的活性，导致浸出效果不理想；因此，如何能够提高较大浸出装置的浸出效果以及稳定性是需要解决的问题。

技术实现思路

1、本实用新型的目的是解决现有技术中存在的缺点，而提出的一种生物柱浸装置，其能够控制振动部件敲击浸出装置的各个位置，提高浸出装置内部气体流动性，增强浸出效果，整体稳定可靠。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种生物柱浸装置，包括浸出柱，所述浸出柱底端开有交换管道，所述浸出柱一侧设置有三通控制组件，所述三通控制组件的第一端与交换管道连通，所述三通控制组件的第二端连通有出液线路，所述三通控制组件的第三端连通有进气线路，所述浸出柱外套设有环形的振动安装座，所述振动安装座下端安装有振动部件，所述振动部件与浸出柱表面相贴合，所述振动部件可沿着振动安装座环形移动，所述振动安装座上端设置有第一控制机构用以控制振动部件沿着振动安装座环形移动，所述浸出柱一侧设置有第二控制机构用以控制振动安装座沿着浸出柱长度方向线性移动。

4、优选地，所述浸出柱底端固定设置有加强套，所述加强套套设于交换管道外侧，加强套与浸出柱一体成型。

5、优选地，所述出液线路包括浸出液收集桶，所述浸出液收集桶与三通控制组件的第二端之间通过第一连接管道相连通。

6、优选地，所述进气线路包括增氧泵，所述增氧泵与三通控制组件的第三端之间通过第二连接管道相连通，所述增氧泵与三通控制组件之间串接有气体调节阀。

7、优选地，所述第一控制机构包括安装环，所述振动安装座表面开有用于容纳安装环的容纳槽，所述振动部件通过安装工件与安装环侧壁可拆卸的固定连接，所述振动安装座侧壁固定连接有第一电控装置用以控制安装环转动。

8、优选地，所述第二控制机构包括螺纹控制杆，所述振动安装座侧壁固定连接有控制块，所述螺纹控制杆贯穿所述控制块并且与之螺纹连接，所述第二控制机构包括用于调节螺纹控制杆转动的第二电控装置。

9、本实用新型与现有技术相比，其有益效果为：

10、相对于传统的出液、进气分别控制，此方案通过将进气口以及出液口合二为一，减少了底部结构，让浸出柱的底部结构更加可靠稳定，适合体积大质量大的浸出装置；并且通过设置第一控制机构以及第二控制机构能够控制振动部件沿着浸出柱的四周以及长度方向线性移动，能够让其移动至不同位置对浸出柱进行敲击，形成恒定稳定的强化振动场，能够松动浸出柱内的矿物质，让气体能够流动至各个位置，提高内部物质的混合效果，能够实现更好的氧气泵送，提高了微生物的生长代谢能力，提高矿浆的利用率，提高整体的浸出率，特别适合大型的浸出设备。

技术特征：

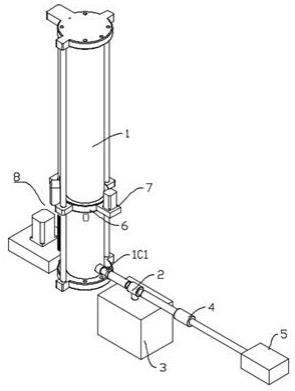

1.一种生物柱浸装置，包括浸出柱（1），所述浸出柱（1）底端开有交换管道（101），其特征在于：

2.根据权利要求1所述的一种生物柱浸装置，其特征在于，所述浸出柱（1）底端固定设置有加强套（102），所述加强套（102）套设于交换管道（101）外侧，且，加强套（102）与浸出柱（1）一体成型。

3.根据权利要求1所述的一种生物柱浸装置，其特征在于，所述出液线路包括浸出液收集桶（3），所述浸出液收集桶（3）与三通控制组件（2）的第二端之间通过第一连接管道相连通。

4.根据权利要求1所述的一种生物柱浸装置，其特征在于，所述进气线路包括增氧泵（5），所述增氧泵（5）与三通控制组件（2）的第三端之间通过第二连接管道相连通，所述增氧泵（5）与三通控制组件（2）之间串接有气体调节阀（4）。

5.根据权利要求1所述的一种生物柱浸装置，其特征在于，所述第一控制机构（7）包括安装环（702），所述振动安装座（6）表面开有用于容纳安装环（702）的容纳槽，所述振动部件（601）通过安装工件与安装环（702）侧壁可拆卸的固定连接，所述振动安装座（6）侧壁固定连接有第一电控装置（701）用以控制安装环（702）转动。

6.根据权利要求1所述的一种生物柱浸装置，其特征在于，所述第二控制机构（8）包括螺纹控制杆（802），所述振动安装座（6）侧壁固定连接有控制块（801），所述螺纹控制杆（802）贯穿所述控制块（801）并且与之螺纹连接，所述第二控制机构（8）包括用于调节螺纹控制杆（802）转动的第二电控装置（803）。

技术总结
本技术公开了一种生物柱浸装置，包括浸出柱，所述浸出柱底端开有交换管道，所述浸出柱一侧设置有三通控制组件，所述三通控制组件的第一端与交换管道连通，所述三通控制组件的第二端连通有出液线路，所述三通控制组件的第三端连通有进气线路，所述浸出柱外套设有环形的振动安装座，所述振动安装座下端安装有振动部件，所述振动部件与浸出柱表面相贴合，所述振动部件可沿着振动安装座环形移动，所述振动安装座上端设置有第一控制机构用以控制振动部件沿着振动安装座环形移动。本技术其能够控制振动部件敲击浸出装置的各个位置，提高浸出装置内部气体流动性，增强浸出效果，整体稳定可靠。
