一种建筑铝模板养护打磨装置的制作方法

本技术涉及铝模板打磨，具体为一种建筑铝模板养护打磨装置。

背景技术：

1、铝模板在建筑行业的应用，提高了建筑行业的整体施工效率，具有拆装灵活、刚度高、使用寿命长，浇筑的混凝土面平整光洁，施工对机械依赖程度低等优势，铝模板能够重复使用，但是在重复使用中，需要对铝模板进行养护打磨、加工，因此就需要一种建筑铝模板养护打磨装置。

2、现有的铝模板在使用过程中在其表面会有混凝土残留，这些残留的混凝土会凝固在铝模板表面，通常工人们会用铲刀铲除、锤子敲打等方式，使凝固在铝模板表面的混凝土脱落，方便对铝模板进行循环使用，但是这种方法具有以下不足：

3、首先混凝土凝固在铝模板表面具有很强的硬度，人工手动铲除需要耗费大量劳动力，同时还会产生水泥灰尘；

4、铝模板通过铲刀、锤子的外力作用下容易导致铝模板表面发生损伤，影响浇筑混凝土面的平整度，大大降低了铝模板的使用寿命。

技术实现思路

1、本实用新型针对以上问题，提出一种建筑铝模板养护打磨装置具有高效防尘打磨和避免铝模板损伤的特点。

2、本实用新型是这样实现的，一种建筑铝模板养护打磨装置，包括箱体和工作台，所述工作台固定连接在箱体的内部；

3、所述箱体的上端面固定连接有固定台，所述固定台的外壁固定连接有支撑臂，所述支撑臂由轴动环和轴动臂组成，所述轴动环的外壁开设有和轴动臂相匹配的开口，所述轴动环的圆心处固定连接有转动轴，所述轴动臂的一端固定连接有与转动轴相匹配的圆环，所述圆环套接在转动轴的外壁，所述轴动臂与轴动环转动连接，所述轴动臂的另一端固定连接有铰座，所述铰座的内部转动连接有控制臂，所述控制臂的外壁固定连接有打磨机，所述打磨机的输出端固定连接有打磨片；

4、为了防止打磨过程中产生大量水泥灰尘，作为本实用新型的一种建筑铝模板养护打磨装置优选的，所述固定台的右端面固定连接有水箱，所述水箱的前端面固定连接有柔性水管，所述柔性水管的外壁固定连接有阀门，所述柔性水管的另一端延伸至打磨片的上方。

5、为了在打磨装置不使用的状态下将控制臂拉起，使打磨片远离工作台，作为本实用新型的一种建筑铝模板养护打磨装置优选的，所述铰座和控制臂的上端面均固定连接有两个固定块，多个所述固定块之间固定连接有拉伸弹簧。

6、为了起到更好的打磨效果和方便打磨刀的更换，作为本实用新型的一种建筑铝模板养护打磨装置优选的，所述打磨片的下端面固定连接有多个可拆卸的打磨刀，多个所述打磨刀的材质为金刚石。

7、为了防止铝模板在打磨过程中移动，作为本实用新型的一种建筑铝模板养护打磨装置优选的，所述工作台的上端面开设有多个横竖交错的凹形槽。

8、为了方便对打磨装置的操作和起到防滑作用，作为本实用新型的一种建筑铝模板养护打磨装置优选的，所述打磨机的外壁固定连接有两个操作把手，两个所述操作把手的外壁固定连接有防滑垫。

9、为了方便打磨产生的水泥混合物从箱体中排出，作为本实用新型的一种建筑铝模板养护打磨装置优选的，所述箱体的内部底端呈倾斜状态，所述箱体的右端面开设有排污口。

10、与现有技术相比，本实用新型的有益效果是：

11、启动打磨机，打磨机带动打磨片转动，然后手持操作把手并向下按压打磨机对铝模板表面进行打磨，这种打磨方法不会对铝模板造成损伤，打磨过程中圆环套接在转动轴的外壁，轴动臂与轴动环转动连接，方便控制打磨机进行左右转动，铰座内部转动连接的控制臂，方便控制打磨机进行上下转动，拉伸弹簧在拉伸控制臂辅助操作人员对打磨装置的操控；

12、为水箱内添加水，水箱内的水通过柔性水管输送到打磨片的上方，在打磨过程中防止产生大量灰尘对作业环境造成污染，阀门用于控制柔性水管内水流的开关。

技术特征：

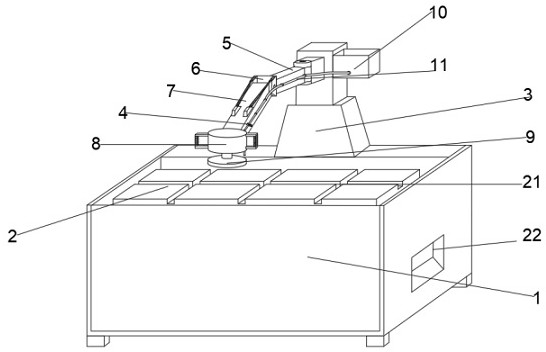

1.一种建筑铝模板养护打磨装置，包括箱体（1）和工作台（2），所述工作台（2）固定连接在箱体（1）的内部；

2.根据权利要求1所述的一种建筑铝模板养护打磨装置，其特征在于:所述固定台（3）的右端面固定连接有水箱（10），所述水箱（10）的前端面固定连接有柔性水管（11），所述柔性水管（11）的外壁固定连接有阀门（4），所述柔性水管（11）的另一端延伸至打磨片（9）的上方。

3.根据权利要求1所述的一种建筑铝模板养护打磨装置，其特征在于:所述铰座（6）和控制臂（7）的上端面均固定连接有两个固定块（17），多个所述固定块（17）之间固定连接有拉伸弹簧（18）。

4.根据权利要求1所述的一种建筑铝模板养护打磨装置，其特征在于:所述打磨片（9）的下端面固定连接有多个可拆卸的打磨刀（23），多个所述打磨刀（23）的材质为金刚石。

5.根据权利要求1所述的一种建筑铝模板养护打磨装置，其特征在于:所述工作台（2）的上端面开设有多个横竖交错的凹形槽（21）。

6.根据权利要求1所述的一种建筑铝模板养护打磨装置，其特征在于:

7.根据权利要求1所述的一种建筑铝模板养护打磨装置，其特征在于:所述箱体（1）的内部底端呈倾斜状态，所述箱体（1）的右端面开设有排污口（22）。

技术总结
本技术公开了一种建筑铝模板养护打磨装置，包括箱体和工作台，工作台固定连接在箱体的内部，箱体的上端面固定连接有固定台，固定台的外壁固定连接有支撑臂，支撑臂由轴动环和轴动臂组成，轴动环的外壁开设有和轴动臂相匹配的开口，轴动环的圆心处固定连接有转动轴，轴动臂的一端固定连接有与转动轴相匹配的圆环，圆环套接在转动轴的外壁，轴动臂与轴动环转动连接，轴动臂的另一端固定连接有铰座，铰座的内部转动连接有控制臂，控制臂的外壁固定连接有打磨机，打磨机的输出端固定连接有打磨片，为水箱内添加水，水通过柔性水管输送到打磨片的上方，打磨过程中防止产生大量灰尘对作业环境造成污染，阀门用于控制柔性水管内水流的开关。

技术研发人员：刘通,刘宗臣,谢丽姣,伍星,刘爱国
受保护的技术使用者：河南法施科模架有限公司
技术研发日：20230827
技术公布日：2024/3/27
