一种新型阻尼喷头式吸附塔的制作方法

文档序号:12177767阅读:431来源:国知局
一种新型阻尼喷头式吸附塔的制作方法与工艺

本实用新型属于变压吸附制氮设备技术领域,具体涉及一种制氮设备中使用的吸附塔。



背景技术:

目前吸附塔结构如图1、2所示,吸附塔内部空间利用率低,总体高度高,布气效果差,使得分子筛产能得不到彻底发挥,且漏点多,容易发生漏筛现象。具体包活如下缺陷:

(1)吸附塔内部布气不均匀,死角多,降低分子筛使用率。

原PSA制氮机吸附塔入口在下端,从下端进气后,有进气挡板封堵气流,封堵气一部分绕过堵板进入吸附塔内部,另一部分气流冲击挡板后反射到下封头后,再进入吸附塔内部进行氮氧分离,此结构导致吸附塔内部布气不均匀,布气不均匀导致部分气流反复经过同一位置的分子筛,而部分区域分子筛则没有气流通过,降低了分子筛的总体使用率,使得分子筛产能变低,浪费成本。

(2)吸附塔上封头与下封头内部不填充分子筛,降低了吸附塔内部空间使用率。

原吸附塔内部上封头与下封头与填料区用冲孔堵板隔开,只有直管段可以填充分子筛,上封头与下封头内部不填料,且吸附塔的进气口与排气口分别从吸附塔的上部与底部引出,使用吸附塔体积增大,高度变高,不便于撬装使用。

(3)漏点多,容易发生漏筛现象

a、下筛板与封头未满焊或是存在沙眼;

b、下方钢丝网未按我公司要求做或是钢丝网破损;

c、压圈不平整,丝网无法压紧。

以上三种情况是造成次结构漏筛的主要原因,且此现象比较频繁。



技术实现要素:

本实用新型的目的就是针对现有技术存在的缺陷,提供一种布气均匀且分子筛利用率高的新型阻尼喷头式吸附塔。

本实用新型的技术方案是:包括封闭塔体,所述封闭塔体外侧面的上部和下部分别设有排气口和进气口,所述封闭塔体内腔的上部、下部分别安装有排气布气管、进气布气管,且所述排气布气管、进气布气管分别通过管线与排气口和进气口连接;所述排气布气管、进气布气管均设计为水平布局的十字交叉型结构,且所述十字交叉型结构的各外端安装有阻尼式喷头。

进一步的,所述十字交叉型结构的各外端均水平相反安装两个阻尼式喷头,且两个阻尼式喷头所在的轴线与其所连接的排气布气管或者进气布气管的轴线垂直。

进一步的,所述排气布气管、进气布气管各自的支管之间采用螺纹连接。

进一步的,所述排气布气管、进气布气管与阻尼式喷头之间采用螺纹连接。

本实用新型与现有技术相比较,能够减少吸附塔内部死角,提高分子筛的有效利用率;能够提升吸附塔内部使用空间及降低吸附塔高度,便于使用撬装结构;能够减少吸附塔内部存在的漏点,使漏筛问题变得单一。

附图说明

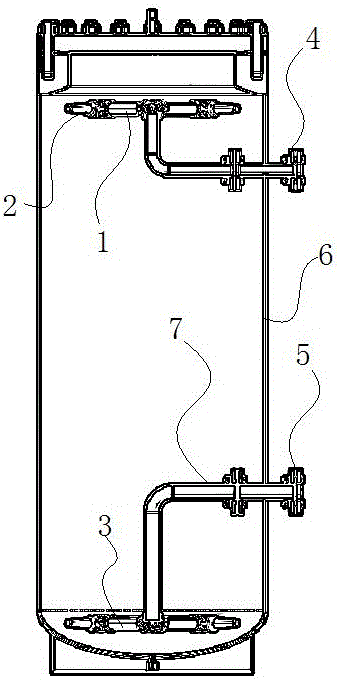

图1是本实用新型一个角度的结构示意图;

图2是本实用新型另一个角度的结构示意图;

图中:1:排气布气管; 2:阻尼式喷头; 3:进气布气管; 4:排气口;5:进气口;6:塔体;7:连接管线。

具体实施方式

参照图1-2,一种新型阻尼喷头式吸附塔,包括封闭的塔体6,塔体6外侧面的上部和下部分别设有排气口4和进气口5,塔体6内腔的上部、下部分别安装有排气布气管1、进气布气管3,且排气布气管1、进气布气管3分别通过管线与排气口4和进气口5连接;排气布气管1、进气布气管3均设计为水平布局的十字交叉型结构,十字交叉型结构的各外端均水平相反安装两个阻尼式喷头2,且两个阻尼式喷头2所在的轴线与其所连接的排气布气管1或者进气布气管3的轴线垂直。排气布气管1、进气布气管3各自的支管之间采用螺纹连接。排气布气管1、进气布气管3与阻尼式喷头2之间采用螺纹连接。

新型阻尼喷头式吸附塔在结构上具有以下优点:

(1)进气管、排气管在吸附塔内部设计十字交叉型结构,最大限度的减少分子筛死角区;利用阻尼式喷头在吸附塔内部制作布气管线,将进气气流在吸附塔内全方位的分布在吸附塔内部,使气流在流入吸附塔内的各个角落,充分利用吸附塔内部的分子筛。

(2)取消筛板结构,将分子筛填充在整个吸附塔内,充分利用吸附塔内部有效空间;取消上封头、上筛板及下筛板,将分子筛全部倒入吸附塔内,使得吸附塔内部空间全部可以得到充分的利用,提高吸附塔内部有效的利用空间,缩减吸附塔的体积。将吸附塔进气口、排气口从一侧引出,减少吸附塔高度,使得吸附塔高度降低更加适应撬装结构,便于运输。

(3)新型结构,减少吸附塔漏筛点,使吸附塔漏筛问题变得单一;采用阻尼式喷头作为吸附塔布气气管,阻尼式喷头耐压高,使用寿命长。取消上下筛板、筛网、压圈结构,省去焊接工艺,所有吸附塔内部布气管线使用螺纹连接,使得漏筛问题只存在阻尼式喷头破裂此一项,漏筛问题变得单一。

新型阻尼喷头式吸附塔工艺流程描述:气源气流从进气口进入进气布气管中使气流在吸附塔内部四散开来,气流全部进入吸附塔内部的分子筛,进行氮氧分离后,产品氮气从排气布气管中汇集,再从排气口中流出进入下一级单元。

本实用新型并不限于上述的实施方式,在本领域技术人员所具备的知识范围内,还可以在不脱离本实用新型宗旨的前提下做出各种变化,变化后的内容仍属于本实用新型的保护范围。
