一种工业生产用臭氧发生器的制作方法

本实用新型属于电动车生产机械设备领域，具体涉及一种工业生产用臭氧发生器。

背景技术：

臭氧(O₃)又称为超氧，是氧气(O₂)的同素异形体，在常温下，它是一种有特殊臭味的淡蓝色气体。臭氧主要分布在10～50km高度的平流层大气中，极大值在20～30km高度之间。在常温常压下，稳定性较差，可自行分解为氧气。臭氧具有青草的味道，吸入少量对人体有益，吸入过量对人体健康有一定危害。不可燃，纯净物。氧气通过电击可变为臭氧。臭氧的气体明显地呈蓝色，液态呈暗蓝色，固态呈蓝黑色。它的分子结构呈三角形。在常温、常态、常压下，较低浓度的臭氧是无色气体，当浓度达到15％时，呈现出淡蓝色。臭氧不溶于液态氧，四氯化碳等，可溶于水，且在水中的溶解度较氧大，0℃,一标准大气压时，一体积水可溶解0.494体积臭氧。在常温常态常压下臭氧在水中的溶解度比氧约高13倍，比空气高25倍。目前我国使用的臭氧发生器制造的臭氧浓度不能调节，不能够满足工业使用。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种工业生产用臭氧发生器。

本实用新型通过以下技术方案来实现上述目的：

一种工业生产用臭氧发生器，包括主水管、不锈钢防回水筒、脉冲变压器和出水口，所述主水管上方安装有回流水管，所述回流水管上方安装有加压泵，所述加压泵上方安装有所述不锈钢防回水筒，所述不锈钢防回水筒上方设置有控制阀，所述控制阀上方安装有臭氧发生器，所述臭氧发生器上方安装有放电管，所述放电管上方连接有所述脉冲变压器，所述脉冲变压器下方安装有高频高压电源，所述高频高压电源下方安装有塔内压力表，所述塔内压力表下方连通有臭氧取样口，所述臭氧取样口下方安装有所述出水口，所述出水口上方安装有气水混合器。

进一步的，所述主水管与所述回流水管连接，所述加压泵与所述不锈钢防回水筒连接。

进一步的，所述控制阀与所述臭氧发生器连接，所述放电管与所述脉冲变压器连接。

进一步的，所述高频高压电源与所述塔内压力表连接，所述臭氧取样口与所述出水口连接。

进一步的，所述气水混合器与所述脉冲变压器连接，所述控制阀与所述塔内压力表连接。

有益效果在于：能够对制造的臭氧进行浓度取样测试，确保工业使用臭氧浓度，工作效率高。

附图说明

图1是本实用新型所述工业生产用臭氧发生器的主视图；

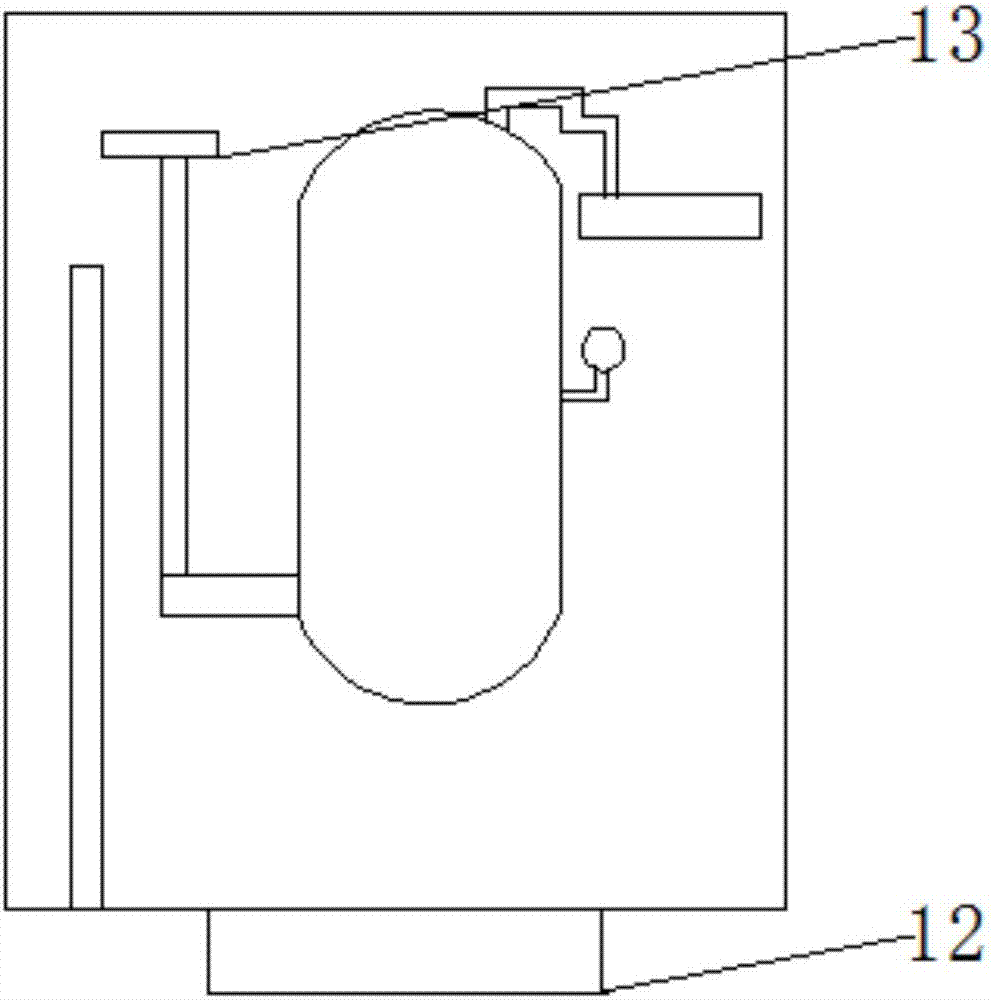

图2是本实用新型所述工业生产用臭氧发生器的左视图。

1、主水管；2、回流水管；3、加压泵；4、不锈钢防回水筒；5、控制阀；6、臭氧发生器；7、放电管；8、脉冲变压器；9、高频高压电源；10、塔内压力表；11、臭氧取样口；12、出水口；13、气水混合器。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种工业生产用臭氧发生器，包括主水管1、不锈钢防回水筒4、脉冲变压器8和出水口12，主水管1上方安装有回流水管2，回流水管2上方安装有加压泵3，加压泵3上方安装有不锈钢防回水筒4，不锈钢防回水筒4上方设置有控制阀5，控制阀5上方安装有臭氧发生器6，臭氧发生器6上方安装有放电管7，放电管7上方连接有脉冲变压器8，脉冲变压器8下方安装有高频高压电源9，高频高压电源9下方安装有塔内压力表10，塔内压力表10下方连通有臭氧取样口11，臭氧取样口11下方安装有出水口12，出水口12上方安装有气水混合器13。

上述结构中，加压泵3用以对生产出的臭氧进行加压确保其能达到一定浓度，控制阀5用以控制回流水管2中水流大小，放电管7用以对氧气进行电离，高频高压电源用以为电离提供动力。

进一步的，主水管1与回流水管2连接，加压泵3与不锈钢防回水筒4连接，控制阀5与臭氧发生器6连接，放电管7与脉冲变压器8连接，高频高压电源9与塔内压力表10连接，臭氧取样口11与出水口12连接，气水混合器13与脉冲变压器8连接，控制阀5与塔内压力表10连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
