一种不间断运行的蔗糖加工机的制作方法

本发明涉及一种制糖设备，具体是一种不间断运行的蔗糖加工机。

背景技术：

糖类是自然界中广泛分布的一类重要的有机化合物。日常食用的蔗糖、粮食中的淀粉、植物体中的纤维素、人体血液中的葡萄糖等均属糖类。糖类在生命活动过程中起着重要的作用，是一切生命体维持生命活动所需能量的主要来源。植物中最重要的糖是淀粉和纤维素，动物细胞中最重要的多糖是糖原。其中红糖是糖类补充的一项重要途径。红糖也是一种调料。红糖通常是指带蜜的甘蔗成品糖，一般是指甘蔗经榨汁，通过简易处理，经浓缩形成的带蜜糖。红糖按结晶颗粒不同，分为赤砂糖、红糖粉、碗糖等，因没有经过高度精练，它们几乎保留了蔗汁中的全部成分，除了具备糖的功能外，还含有维生素和微量元素，如铁、锌、锰、铬等，营养成分比白砂糖高很多。传统的红糖与现在流行的各种黑糖都是以相同方法制作出来的糖，在营养与食用功效上也相同，所以可说是同样的东西。甘蔗含有多种人体必需氨基酸，如赖氨酸、柠檬酸等，这些氨基酸都是合成人体蛋白质、支援新陈代谢、参与人体生命活动不可缺少的基础物质，对促进健康有绝对的正面效用。南方很多地方种植甘蔗，其中生长不饱满的甘蔗难以卖出，销量不足时也会堆积甘蔗，会形成浪费，特别是在卖甘蔗时常常将头尾去掉，其中含有大量的糖类，造成资源浪费。

同时现有的加工设备均采用单一供电方式，一旦在生产过程中出现断电的情况，就可能造成原材料的大量浪费。

技术实现要素：

本发明的目的在于提供一种不间断运行的蔗糖加工机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种不间断运行的蔗糖加工机，包括备用电源、进料管、粉碎机、制糖箱、进水管、流量计、第一加热器、转轴、滤网、压榨箱、筛板、压板和蒸发箱，所述的进料管与制糖箱连通，进料管上设有粉碎机，进水管与制糖箱连通，进水管上安装流量计，制糖箱上设有温度计，制糖箱内设有第一加热器，制糖箱内设有转轴，转轴上安装叶轮，制糖箱底面设有导轮，制糖箱底端与设有连接管，所述制糖箱外部设有备用电源，连接管另一端与压榨箱连接，压榨箱内设有液压杆，液压杆底端设有压板，压板下方设有筛板，蒸发箱通过通管与制糖箱连接，通管出口端设有滤网，通管上设有泵，蒸发箱内设有第二加热器和风扇。

作为本发明进一步的方案：所述的备用电源包括变压器W、MOS管Q1、电阻R5和芯片IC1，其特征在于，所述电阻R5的一端连接电阻R6和二极管D8的阴极，电阻R6的另一端连接电容C5、电阻R11、电源VCC、二极管D9的阴极、变压器W的绕组N1、变压器W的绕组N2、芯片IC1的引脚8、芯片IC1的引脚11和芯片IC1的引脚12，电阻R5的另一端连接电阻R12，电阻R12的另一端连接电阻R1、电容C1和芯片IC1的引脚15，电阻R1和电容C1的另一端均接地，芯片IC1的引脚13连接芯片IC1的引脚14、芯片IC1的引脚15和电阻R2，电阻R2的另一端连接电阻R3和芯片IC1的引脚2，芯片IC1的引脚3连接电容C3，电容C3的另一端连接二极管D1的阳极、二极管D9的阳极和电阻R8，电阻R8的另一端接地，二极管D1的阴极连接电阻R4、电容C2和芯片IC1的引脚1，芯片IC1的引脚9连接电阻R10、二极管D3的阳极和三极管V2的基极，三极管V2的发射极连接二极管D3的阴极和MOS管Q2的栅极，MOS管Q2的源极接地，MOS管Q2的漏极连接二极管D10的阴极和变压器W的绕组N2的另一端，二极管D10的阳极连接电阻R11的另一端，变压器W的绕组N1的另一端连接MOS管Q1的漏极，MOS管Q1的栅极连接二极管D2的阴极和三极管V1的发射极，三极管V1的基极连接二极管D2的阳极、电阻R9和芯片IC1的引脚10，所述芯片IC1的型号为TL494。

作为本发明进一步的方案：所述的导轮上设有手刹。

作为本发明再进一步的方案：所述的通管出口端设置在制糖箱底端。

作为本发明再进一步的方案：所述的蒸发箱上设有通气。

作为本发明再进一步的方案：所述的电源VCC由24V的蓄电池提供。

与现有技术相比，本发明的有益效果是：本发明增加了备用电源，防止在生产过程中出现断电造成生产的中断以及经济的损失，同时还设能够将生长不饱满的甘蔗、甘蔗的头尾和堆积过剩的甘蔗通过进料管投入制糖箱中，粉碎机对原料进行粉碎，利于甘蔗制造出糖来，避免原料的浪费，对甘蔗合理彻底的利用，提高其的经济价值，流量计准确测量进入制糖箱内的水量，通过第一加热器将甘蔗碎片与水一起煮沸，将其中的糖分煮出来，温度计随时测量制糖箱内温度，转轴和叶轮搅拌原料，使其加热均匀，方便制糖，导轮方便装置移动省时省力，煮沸后的残渣通过连接管进入压榨箱内，在压板的作用下压榨出其中的水分，通过筛板过滤出来，压榨后的残渣可作为饲料饲养家畜或作为肥料肥田，合理利用资源，避免资源浪费，水分进入制糖箱中继续煮沸，泵将制糖箱中含糖的水运送到蒸发箱内，通过第二加热器加热蒸发其中的水分，风扇加快蒸发，提高蒸发效率，将其中的水分蒸干，得到粗制的红糖，结构简单，使用方便，利于推广。

附图说明

图1为一种不间断运行的蔗糖加工机的结构示意图。

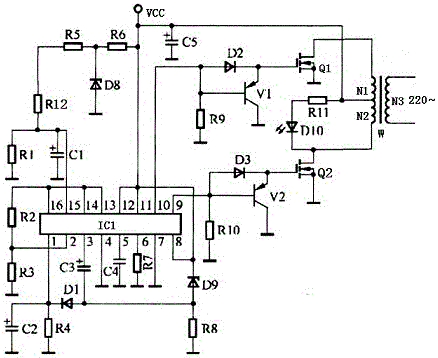

图2为备用电源的具体电路图。

图中：1、进料管，2、粉碎机，3、制糖箱，4、进水管，5、流量计，6、温度计，7、第一加热器，8、导轮，9、转轴，10、叶轮，11、滤网，12、连接管，13、压榨箱，14、筛板，15、压板，16、液压杆，17、通管，18、泵，19、蒸发箱，20、第二加热器，21、风扇，22、备用电源。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1，一种不间断运行的蔗糖加工机，包括备用电源22、进料管1、粉碎机2、制糖箱3、进水管4、流量计5、第一加热器7、转轴9、滤网11、压榨箱13、筛板14、压板15和蒸发箱19，所述的进料管1与制糖箱3连通，进料管1上设有粉碎机2，将生长不饱满的甘蔗、甘蔗的头尾和堆积过剩的甘蔗通过进料管1投入制糖箱3中，粉碎机2对原料进行粉碎，利于甘蔗制造出糖来，进水管4与制糖箱3连通，进水管4上安装流量计5，流量计5准确测量进入制糖箱3内的水量，制糖箱3外部设有备用电源22，制糖箱3上设有温度计6，制糖箱3内设有第一加热器7，通过第一加热器7将甘蔗碎片与水一起煮沸，将其中的糖分煮出来，温度计6随时测量制糖箱3内温度，制糖箱3内设有转轴9，转轴9上安装叶轮10，转轴9与外部电机连接，转轴9和叶轮10搅拌原料，使其加热均匀，方便制糖，制糖箱3底面设有导轮8，导轮8上设有手刹，导轮8方便装置移动省时省力，制糖箱3底端与设有连接管12，连接管12另一端与压榨箱13连接，压榨箱13内设有液压杆16，液压杆16底端设有压板15，压板15下方设有筛板14，煮沸后的残渣通过连接管12进入压榨箱13内，在压板15的作用下压榨出其中的水分，通过筛板14过滤出来，压榨后的残渣可作为饲料饲养家畜或作为肥料肥田，合理利用资源，避免资源浪费，水分进入制糖箱3中继续煮沸，蒸发箱19通过通管17与制糖箱3连接，通管17出口端设有滤网11，通管17出口端设置在制糖箱3底端，通管17上设有泵18，蒸发箱19内设有第二加热器20和风扇21，泵18将制糖箱3中含糖的水运送到蒸发箱19内，通过第二加热器20加热蒸发其中的水分，风扇21加快蒸发，蒸发箱19上设有通气孔，提高蒸发效率，将其中的水分蒸干，得到粗制的红糖。

所述的备用电源包括变压器W、MOS管Q1、电阻R5和芯片IC1，其特征在于，所述电阻R5的一端连接电阻R6和二极管D8的阴极，电阻R6的另一端连接电容C5、电阻R11、电源VCC、二极管D9的阴极、变压器W的绕组N1、变压器W的绕组N2、芯片IC1的引脚8、芯片IC1的引脚11和芯片IC1的引脚12，电阻R5的另一端连接电阻R12，电阻R12的另一端连接电阻R1、电容C1和芯片IC1的引脚15，电阻R1和电容C1的另一端均接地，芯片IC1的引脚13连接芯片IC1的引脚14、芯片IC1的引脚15和电阻R2，电阻R2的另一端连接电阻R3和芯片IC1的引脚2，芯片IC1的引脚3连接电容C3，电容C3的另一端连接二极管D1的阳极、二极管D9的阳极和电阻R8，电阻R8的另一端接地，二极管D1的阴极连接电阻R4、电容C2和芯片IC1的引脚1，芯片IC1的引脚9连接电阻R10、二极管D3的阳极和三极管V2的基极，三极管V2的发射极连接二极管D3的阴极和MOS管Q2的栅极，MOS管Q2的源极接地，MOS管Q2的漏极连接二极管D10的阴极和变压器W的绕组N2的另一端，二极管D10的阳极连接电阻R11的另一端，变压器W的绕组N1的另一端连接MOS管Q1的漏极，MOS管Q1的栅极连接二极管D2的阴极和三极管V1的发射极，三极管V1的基极连接二极管D2的阳极、电阻R9和芯片IC1的引脚10，所述芯片IC1的型号为TL494。

本发明的工作原理是：备用电源的工作原理是：电路核心器件是脉宽调制控制芯片IC1，它是—个开关振荡和稳压控制的集成电路。其9脚、10脚输出相位相反的开关脉冲。分别控制V1、V2、Q1和Q2。当10脚为正脉冲时，V1截止、Q1导通，V2导通、Q2截止。9脚为正脉冲时，V2截止、Q2导通。在变压器的次级产生了被升高的220V高频电压，集成电路IC1的1脚、16脚和2脚、15脚分别是该集成电路内部两个比较器的同相输入端和反相输入端。利用这两个比较器实现该电路的超温保护和过压保护。超温保护电路：14脚是集成电路内的5V基准电压。16脚与此电压相连，因此也是5V，电路翻转的条件就在于15脚的电位是不是低于16脚的5V电压，低于这个电压则电路翻转，输出停止。本电路加入了稳压二极管D8使超温保护电路不受12V电压下降的影响。常温下15脚电压为U×R1÷(R1+R5+R12)，U为稳压管D8的稳定电压，计算结果15脚的电压约为5.97V，略高于16脚5V的电位。当功率管出现温度超高时，正温度系数的热敏电阻阻值变大，15脚的电压下降，直到低于5V后比较器翻转，输出停止。超压保护电路：超压保护电路是由D9、R8、D1、R4、C2组成，就是利用IC1内部的另一个比较器来完成的，当输入电压超过15V时D8导通，IC1的2脚电位高于1脚电位使比较器翻转，停止输出。这两个比较器翻转都表现在IC1的3脚上，比较器翻转后3脚的电位升高，当3脚变为高电位后给C3充电，当导致比较器翻转的因素消失后，C3通过R8放电，因为放电需要一定时间，所以保护电路还能维持一段时间，有利于输出管的安全。

本发明将生长不饱满的甘蔗、甘蔗的头尾和堆积过剩的甘蔗通过进料管投入制糖箱中，粉碎机对原料进行粉碎，利于甘蔗制造出糖来，避免原料的浪费，对甘蔗合理彻底的利用，提高其的经济价值，流量计准确测量进入制糖箱内的水量，通过第一加热器将甘蔗碎片与水一起煮沸，将其中的糖分煮出来，温度计随时测量制糖箱内温度，转轴和叶轮搅拌原料，使其加热均匀，方便制糖，导轮方便装置移动省时省力，煮沸后的残渣通过连接管进入压榨箱内，在压板的作用下压榨出其中的水分，通过筛板过滤出来，压榨后的残渣可作为饲料饲养家畜或作为肥料肥田，合理利用资源，避免资源浪费，水分进入制糖箱中继续煮沸，泵将制糖箱中含糖的水运送到蒸发箱内，通过第二加热器加热蒸发其中的水分，风扇加快蒸发，提高蒸发效率，将其中的水分蒸干，得到粗制的红糖。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
