一种简艺制作胶带的装置的制作方法

本发明涉及一种制作胶带的装置，尤其涉及一种简艺制作胶带的装置。

背景技术：

胶带是由基材和粘结剂两部分组成，通过粘接使两个或多个不相连的物体连接在一起。其表面上涂有一层粘着剂。最早的粘着剂来自动物和植物，在十九世纪，橡胶是粘着剂的主要成份；而现代则广泛应用各种聚合物。粘着剂可以粘住东西，是由于本身的分子和欲连接物品的分子间形成键结，这种键结可以把分子牢牢地黏合在一起。粘着剂的成份，依不同厂牌、不同种类，有各种不同的聚合物。

胶带作为家居生活用的粘合物，使用方便广泛，经济实惠，因此需求量大，但由于小户人家有时只需要使用少量胶带，此时利用大型机器制作胶带则存在大材小用、胶水原料浪费严重、不够节约能源、不经济实惠的缺点，因此亟需研发一种能够不会浪费胶水原料、能简单制作少量的胶带、节约能源、经济实惠的简艺制作胶带的装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服利用大型机器制作胶带大材小用、胶水原料浪费严重、不够节约能源、不经济实惠的缺点，本发明要解决的技术问题是提供一种能够不会浪费胶水原料、能简单制作少量的胶带、节约能源、经济实惠的简艺制作胶带的装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种简艺制作胶带的装置，包括有基台、左支架、第一电动卷筒、第一电磁铁、右支架、电动轮、从动轮、链条、连杆、支杆、第二电动卷筒、塑料薄膜、第二电磁铁、横杆、抽杆夹、壳体、弹簧、电机、凸轮、推板、海绵、进液管、滑轨、开关、滑块、第三电磁铁和定滑轮，基台的左侧下部通过螺栓连接的方式连接有左支架，左支架的顶端转动式连接有第一电动卷筒，基台的右侧下部通过螺栓连接的方式连接有右支架，基台的左侧上部通过螺栓连接的方式连接有电动轮，基台的右侧上部通过螺栓连接的方式连接有从动轮，从动轮与电动轮之间绕有链条，基台的上部开有导孔，链条穿过导孔，链条的前后两侧和第一电动卷筒上的前后两侧均设置有两个第一电磁铁，两个第一电磁铁之间通过螺栓连接的方式连接有连杆，右支架的右侧上部开有通孔，右支架的顶部通过螺栓连接的方式连接有支杆和第二电动卷筒，第二电动卷筒设在支杆的右方，第二电动卷筒的下方前后两侧设置有第二电磁铁，两个第二电磁铁之间通过螺栓连接的方式连接有横杆，横杆上端设置有抽杆夹，抽杆夹上通过粘接的方式连接有塑料薄膜，塑料薄膜缠绕在第二电动卷筒上，支杆底端通过焊接的方式连接有壳体，壳体内设置有腔体，腔体内的顶部设置有电机，电机通过螺栓连接的方式与壳体连接，电机上设置有凸轮，电机上的输出轴通过联轴器与凸轮连接，电机的左右两侧设置有弹簧，弹簧顶端通过焊接的方式与壳体连接，弹簧底端焊接有推板，推板与凸轮接触，推板的下方设置有海绵，海绵通过粘接的方式与壳体连接，壳体的左侧通过法兰连接的方式连接有进液管，进液管的管口位于海绵的左侧，壳体的下方开有出液口，壳体的前后两侧均通过螺栓连接的方式连接有滑轨，滑轨的左侧通过螺钉的方式连接有开关，滑轨上滑动式连接有滑块，滑块底部通过螺栓连接的方式连接有第三电磁铁，壳体的右侧通过螺栓连接的方式连接有定滑轮，开关与电机有线路连接。

优选地，还包括有烤灯，左支架的上部设置有烤灯，烤灯通过螺钉的方式与左支架连接，烤灯位于第一电动卷筒的下方，烤灯的功率为200W，烤灯朝向第一电动卷筒设置。

优选地，还包括有太阳能板和蓄电池，右支架外的顶部设置有太阳能板，右支架内底部设置有蓄电池，蓄电池位于支杆和第二电动卷筒之间，蓄电池与电机有线路连接。

优选地，右支架的形状为N型，右支架的横向部分下部左端与通过螺栓连接的方式与基台固定连接，右支架的纵向部分开有通孔，右支架的横向部分的底部与支杆和第二电动卷筒之间均通过螺栓连接的方式固定连接。

优选地，前后两侧的第二电磁铁之间的距离与前后两侧的第一电磁铁之间的距离相等，第二电磁铁的大小与第一电磁铁的大小相等，第一电磁铁与第二电磁铁的形状均为扁平的长方体。

优选地，前后两侧的第三电磁铁之间的距离与前后两侧的第二电磁铁之间的距离相等，第三电磁铁的大小与第二电磁铁的大小相等，第三电磁铁的形状为扁平的长方体。

优选地，出液口的口径为0.5cm，出液口的上口径位于腔体底部，出液口与海绵底部接触，出液口的形状为长方体，出液口的宽小于前后两侧的第三电磁铁之间的距离。

优选地，支杆的形状为长方体，支杆的左侧面与右侧面之间的距离为5cm，支杆的上表面与下表面之间的距离为30cm，支杆的前侧面与后侧面之间的距离为5cm，支杆的材质为Q235钢。

优选地，推板的材质为不锈钢，推板的形状为长方体，推板的左侧面与右侧面之间的距离与海绵的左侧面与右侧面之间的距离相等，推板位于海绵的正上方。

工作原理：当要对胶带母卷进行上胶时，先通过通孔使抽杆夹打开，将胶带母卷放入抽杆夹内，胶带母卷位于塑料薄膜上，然后关上胶带母卷，同时将水性压敏胶通过进液管加入腔体内的海绵里面，然后启动第二电动卷筒逆时针转动，第二电动卷筒逆时针转动将塑料薄膜放出，使第二电磁铁和胶带母卷向下运动，胶带母卷通过通孔，当第二电磁铁向下运动至与链条上的第一电磁铁接触时，关闭第二电动卷筒，同时对第二电磁铁和第一电磁铁通电，使第二电磁铁和第一电磁铁带有相反的磁性，第二电磁铁和第一电磁铁相吸，然后启动电动轮逆时针转动，电动轮逆时针转动通过链条带动从动轮逆时针转动，链条上的胶带母卷、第二电磁铁和第一电磁铁向左运动，当第二电磁铁和第一电磁铁向左运动至第三电磁铁的正下方时，将第三电磁铁通电，使第三电磁铁与第二电磁铁带有相反的磁性，第二电磁铁和第三电磁铁相吸，如此胶带母卷、第二电磁铁和第一电磁铁向左运动带动第三电磁铁向左运动，胶带母卷绕过定滑轮，滑块在滑轨上向左滑动，当滑块向左滑动至与开关接触时，此时电机转动，电机转动带动凸轮转动，凸轮转动不断击打推板，弹簧不断伸缩，推板不断挤压海绵，使海绵内的水性压敏胶通过出液口流出，并流在胶带母卷上，同时对第三电磁铁断电，此时胶带母卷、第二电磁铁和第一电磁铁继续向左运动，链条上的第一电磁铁与第一电动卷筒的第一电磁铁接触时，对第二电磁铁断电，对第一电动卷筒的第一电磁铁通电，使第一电动卷筒的第一电磁铁带有与链条上的第一电磁铁相反的磁性，第一电动卷筒的第一电磁铁与链条上的第一电磁铁相吸，此时启动第一电动卷筒顺时针转动，第一电动卷筒顺时针转动使第一电磁铁旋转，将胶带母卷卷起，如此收集上胶后的胶带母卷，将全部胶带母卷上胶收集好后，关闭电动轮、电机和第一电动卷筒。

因为还包括有烤灯，左支架的上部设置有烤灯，烤灯通过螺钉的方式与左支架连接，烤灯位于第一电动卷筒的下方，烤灯的功率为200W，烤灯朝向第一电动卷筒设置，当胶带母卷上的胶水还未干燥时，此时将胶带母卷卷在第一电动卷筒上时则需要将胶水干燥，所以启动烤灯，烤灯工作将胶水干燥后，关闭烤灯即可，如此能够制作质量好的的胶带。

因为还包括有太阳能板和蓄电池，右支架外的顶部设置有太阳能板，右支架内底部设置有蓄电池，蓄电池位于支杆和第二电动卷筒之间，蓄电池与电机有线路连接，所以太阳能板能够源源不断地吸收太阳能，太阳能板将吸收到的太阳能转换为电能并存储在蓄电池上，蓄电池为电机供电，如此能够节约能源。

因为推板的材质为不锈钢，推板的形状为长方体，推板的左侧面与右侧面之间的距离与海绵的左侧面与右侧面之间的距离相等，推板位于海绵的正上方，所以推板向下运动挤压海绵时，能够完全盖住海绵，且完全将海绵上的胶水挤出，达到不浪费海绵的效果。

(3)有益效果

本发明通过海绵将胶水存储，然后利用推板挤压海绵，使海绵上存储的胶水完全挤出，同时能够不会浪费胶水原料，如此达到了简单制作少量的胶带、节约能源、经济实惠的效果。

附图说明

图1为本发明的第一种主视结构示意图。

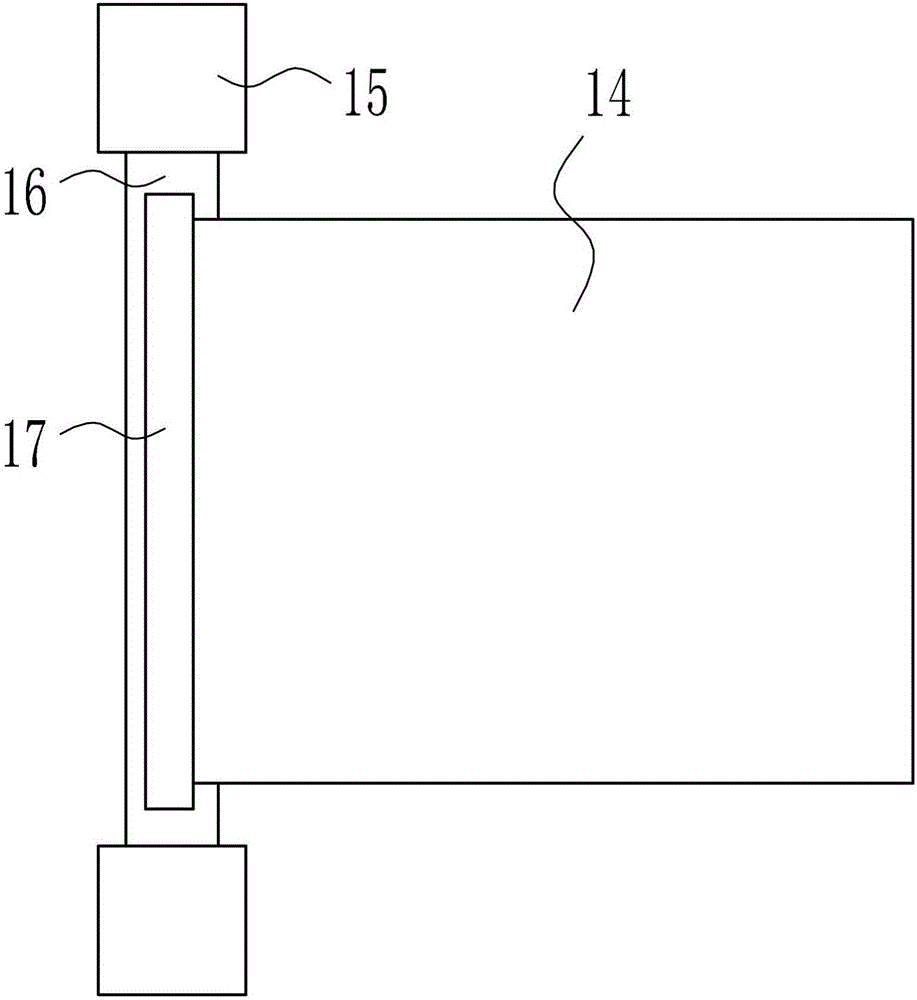

图2为本发明第二电磁铁、横杆和抽杆夹的俯视结构示意图。

图3为本发明抽杆夹的立体结构示意图。

图4为本发明第一电磁铁和连杆的俯视结构示意图。

图5为本发明壳体和滑轨的仰视结构示意图。

图6为本发明的第二种主视结构示意图。

图7为本发明的第三种主视结构示意图。

附图中的标记为：1-基台，2-左支架，3-第一电动卷筒，4-第一电磁铁，5-右支架，6-通孔，7-导孔，8-电动轮，9-从动轮，10-链条，11-连杆，12-支杆，13-第二电动卷筒，14-塑料薄膜，15-第二电磁铁，16-横杆，17-抽杆夹，18-壳体，19-腔体，20-弹簧，21-电机，22-凸轮，23-推板，24-海绵，25-进液管，26-出液口，27-滑轨，28-开关，29-滑块，30-第三电磁铁，31-定滑轮，32-烤灯，33-太阳能板，34-蓄电池。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种简艺制作胶带的装置，如图1-7所示，包括有基台1、左支架2、第一电动卷筒3、第一电磁铁4、右支架5、电动轮8、从动轮9、链条10、连杆11、支杆12、第二电动卷筒13、塑料薄膜14、第二电磁铁15、横杆16、抽杆夹17、壳体18、弹簧20、电机21、凸轮22、推板23、海绵24、进液管25、滑轨27、开关28、滑块29、第三电磁铁30和定滑轮31，基台1的左侧下部通过螺栓连接的方式连接有左支架2，左支架2的顶端转动式连接有第一电动卷筒3，基台1的右侧下部通过螺栓连接的方式连接有右支架5，基台1的左侧上部通过螺栓连接的方式连接有电动轮8，基台1的右侧上部通过螺栓连接的方式连接有从动轮9，从动轮9与电动轮8之间绕有链条10，基台1的上部开有导孔7，链条10穿过导孔7，链条10的前后两侧和第一电动卷筒3上的前后两侧均设置有两个第一电磁铁4，两个第一电磁铁4之间通过螺栓连接的方式连接有连杆11，右支架5的右侧上部开有通孔6，右支架5的顶部通过螺栓连接的方式连接有支杆12和第二电动卷筒13，第二电动卷筒13设在支杆12的右方，第二电动卷筒13的下方前后两侧设置有第二电磁铁15，两个第二电磁铁15之间通过螺栓连接的方式连接有横杆16，横杆16上端设置有抽杆夹17，抽杆夹17上通过粘接的方式连接有塑料薄膜14，塑料薄膜14缠绕在第二电动卷筒13上，支杆12底端通过焊接的方式连接有壳体18，壳体18内设置有腔体19，腔体19内的顶部设置有电机21，电机21通过螺栓连接的方式与壳体18连接，电机21上设置有凸轮22，电机21上的输出轴通过联轴器与凸轮22连接，电机21的左右两侧设置有弹簧20，弹簧20顶端通过焊接的方式与壳体18连接，弹簧20底端焊接有推板23，推板23与凸轮22接触，推板23的下方设置有海绵24，海绵24通过粘接的方式与壳体18连接，壳体18的左侧通过法兰连接的方式连接有进液管25，进液管25的管口位于海绵24的左侧，壳体18的下方开有出液口26，壳体18的前后两侧均通过螺栓连接的方式连接有滑轨27，滑轨27的左侧通过螺钉的方式连接有开关28，滑轨27上滑动式连接有滑块29，滑块29底部通过螺栓连接的方式连接有第三电磁铁30，壳体18的右侧通过螺栓连接的方式连接有定滑轮31，开关28与电机21有线路连接。

还包括有烤灯32，左支架2的上部设置有烤灯32，烤灯32通过螺钉的方式与左支架2连接，烤灯32位于第一电动卷筒3的下方，烤灯32的功率为200W，烤灯32朝向第一电动卷筒3设置。

还包括有太阳能板33和蓄电池34，右支架5外的顶部设置有太阳能板33，右支架5内底部设置有蓄电池34，蓄电池34位于支杆12和第二电动卷筒13之间，蓄电池34与电机21有线路连接。

右支架5的形状为N型，右支架5的横向部分下部左端与通过螺栓连接的方式与基台1固定连接，右支架5的纵向部分开有通孔6，右支架5的横向部分的底部与支杆12和第二电动卷筒13之间均通过螺栓连接的方式固定连接。

前后两侧的第二电磁铁15之间的距离与前后两侧的第一电磁铁4之间的距离相等，第二电磁铁15的大小与第一电磁铁4的大小相等，第一电磁铁4与第二电磁铁15的形状均为扁平的长方体。

前后两侧的第三电磁铁30之间的距离与前后两侧的第二电磁铁15之间的距离相等，第三电磁铁30的大小与第二电磁铁15的大小相等，第三电磁铁30的形状为扁平的长方体。

出液口26的口径为0.5cm，出液口26的上口径位于腔体19底部，出液口26与海绵24底部接触，出液口26的形状为长方体，出液口26的宽小于前后两侧的第三电磁铁30之间的距离。

支杆12的形状为长方体，支杆12的左侧面与右侧面之间的距离为5cm，支杆12的上表面与下表面之间的距离为30cm，支杆12的前侧面与后侧面之间的距离为5cm，支杆12的材质为Q235钢。

推板23的材质为不锈钢，推板23的形状为长方体，推板23的左侧面与右侧面之间的距离与海绵24的左侧面与右侧面之间的距离相等，推板23位于海绵24的正上方。

工作原理：当要对胶带母卷进行上胶时，先通过通孔6使抽杆夹17打开，将胶带母卷放入抽杆夹17内，胶带母卷位于塑料薄膜14上，然后关上胶带母卷，同时将水性压敏胶通过进液管25加入腔体19内的海绵24里面，然后启动第二电动卷筒13逆时针转动，第二电动卷筒13逆时针转动将塑料薄膜14放出，使第二电磁铁15和胶带母卷向下运动，胶带母卷通过通孔6，当第二电磁铁15向下运动至与链条10上的第一电磁铁4接触时，关闭第二电动卷筒13，同时对第二电磁铁15和第一电磁铁4通电，使第二电磁铁15和第一电磁铁4带有相反的磁性，第二电磁铁15和第一电磁铁4相吸，然后启动电动轮8逆时针转动，电动轮8逆时针转动通过链条10带动从动轮9逆时针转动，链条10上的胶带母卷、第二电磁铁15和第一电磁铁4向左运动，当第二电磁铁15和第一电磁铁4向左运动至第三电磁铁30的正下方时，将第三电磁铁30通电，使第三电磁铁30与第二电磁铁15带有相反的磁性，第二电磁铁15和第三电磁铁30相吸，如此胶带母卷、第二电磁铁15和第一电磁铁4向左运动带动第三电磁铁30向左运动，胶带母卷绕过定滑轮31，滑块29在滑轨27上向左滑动，当滑块29向左滑动至与开关28接触时，此时电机21转动，电机21转动带动凸轮22转动，凸轮22转动不断击打推板23，弹簧20不断伸缩，推板23不断挤压海绵24，使海绵24内的水性压敏胶通过出液口26流出，并流在胶带母卷上，同时对第三电磁铁30断电，此时胶带母卷、第二电磁铁15和第一电磁铁4继续向左运动，链条10上的第一电磁铁4与第一电动卷筒3的第一电磁铁4接触时，对第二电磁铁15断电，对第一电动卷筒3的第一电磁铁4通电，使第一电动卷筒3的第一电磁铁4带有与链条10上的第一电磁铁4相反的磁性，第一电动卷筒3的第一电磁铁4与链条10上的第一电磁铁4相吸，此时启动第一电动卷筒3顺时针转动，第一电动卷筒3顺时针转动使第一电磁铁4旋转，将胶带母卷卷起，如此收集上胶后的胶带母卷，将全部胶带母卷上胶收集好后，关闭电动轮8、电机21和第一电动卷筒3。

因为还包括有烤灯32，左支架2的上部设置有烤灯32，烤灯32通过螺钉的方式与左支架2连接，烤灯32位于第一电动卷筒3的下方，烤灯32的功率为200W，烤灯32朝向第一电动卷筒3设置，当胶带母卷上的胶水还未干燥时，此时将胶带母卷卷在第一电动卷筒3上时则需要将胶水干燥，所以启动烤灯32，烤灯32工作将胶水干燥后，关闭烤灯32即可，如此能够制作质量好的的胶带。

因为还包括有太阳能板33和蓄电池34，右支架5外的顶部设置有太阳能板33，右支架5内底部设置有蓄电池34，蓄电池34位于支杆12和第二电动卷筒13之间，蓄电池34与电机21有线路连接，所以太阳能板33能够源源不断地吸收太阳能，太阳能板33将吸收到的太阳能转换为电能并存储在蓄电池34上，蓄电池34为电机21供电，如此能够节约能源。

因为推板23的材质为不锈钢，推板23的形状为长方体，推板23的左侧面与右侧面之间的距离与海绵24的左侧面与右侧面之间的距离相等，推板23位于海绵24的正上方，所以推板23向下运动挤压海绵24时，能够完全盖住海绵24，且完全将海绵24上的胶水挤出，达到不浪费海绵24的效果。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
