一种无人驾驶汽车的制作方法

本实用新型涉及无人驾驶汽车技术领域，具体为一种无人驾驶汽车。

背景技术：

无人驾驶汽车是一种智能汽车，也可以称之为轮式移动机器人，主要依靠车内的以计算机系统为主的智能驾驶仪来实现无人驾驶。

目前，在现有的无人驾驶汽车中所研发已经投入生产的成本较高，所以在上路时如果对无人驾驶汽车保护不全面的话那么会对无人驾驶汽车造成很大的损失，如果出现碰撞车身没有较好的保护装置会使无人驾驶汽车在维修时支出较多的资金。

技术实现要素：

本实用新型的目的在于提供一种无人驾驶汽车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种无人驾驶汽车，包括无人驾驶汽车，所述无人驾驶汽车的车头内部开设有缓冲槽，所述缓冲槽的右侧固定连接有钢板，所述钢板的左侧分别设置有支撑板、缓冲板和高精度橡胶垫，所述缓冲板位于支撑板和高精度橡胶垫之间，所述支撑板的一端与钢板的左侧固定连接，所述支撑板的另一端通过L形板间隔有弹簧槽，所述弹簧槽的内部设置有弹簧，所述高精度橡胶垫的左侧固定连接有缓冲座，所述缓冲座贯穿缓冲槽并与无人驾驶汽车车头外部设置的弧形合金板套接，所述弧形合金板的右侧与缓冲座的左侧之间形成缓冲腔，所述缓冲腔的内部固定连接有缓冲管，所述弧形合金板的两端均贯穿无人驾驶汽车的车头并分别与缓冲槽内部设置的两个限位板固定连接，所述缓冲板的两端分别通过两个缓冲板固定座分别与钢板的左侧和限位板的右侧固定连接。

优选的，所述弹簧的一端与限位板的左侧固定连接有，所述弹簧的另一 端通过弹簧固定板与弹簧槽的左侧固定连接。

优选的，所述缓冲管的数量为七个，七个缓冲管的外表面分别与弧形合金板的右侧面和缓冲座的左侧弧面固定连接。

优选的，所述缓冲板为折叠三角形结构。

优选的，所述缓冲座的上下两端均与弧形合金板弧形内表面固定连接，所述弧形合金板的两端套接在高精度橡胶垫的外部。

与现有技术相比，本实用新型的有益效果是：

(1)、本实用新型无人驾驶汽车，结构简单，使用方便，在无人驾驶汽车行驶中出现碰撞事故时可有效的缓解了碰撞所产生的冲击力，有效的保护了车身，降低了车身因碰撞出现的损坏面积。

(2)、本实用新型无人驾驶汽车，通过弧形合金板、缓冲槽、钢板、高精度橡胶垫、缓冲座和缓冲管的配合使用，能够使撞击的冲击力在第一时间就能的到更好的降解，避免了对车身造成较大的损坏，还通过支撑板、缓冲板和弹簧的配合使用，在冲击力对弧形合金板造成推动时弹簧的拉扯力能够对弧形合金板的推动力进行缓解，对车身起到了双重的保护。

附图说明

图1为本实用新型结构示意图；

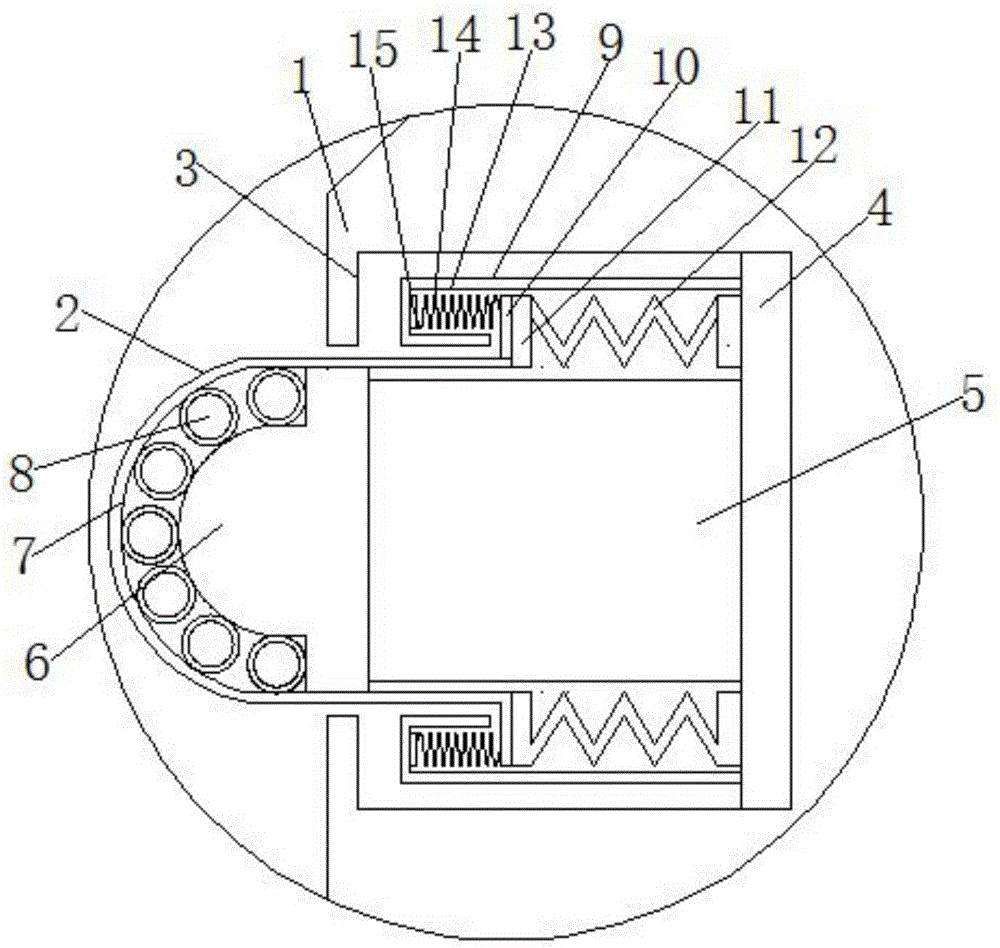

图2为本实用新型A-A的局部剖面图。

图中：1无人驾驶汽车、2弧形合金板、3缓冲槽、4钢板、5高精度橡胶垫、6缓冲座、7缓冲腔、8缓冲管、9支撑板、10限位板、11缓冲板固定座、12缓冲板、13弹簧槽、14弹簧、15弹簧固定板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通 技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种无人驾驶汽车，包括无人驾驶汽车1，无人驾驶汽车1的车头内部开设有缓冲槽3，缓冲槽3的右侧固定连接有钢板4，钢板4的左侧分别设置有支撑板9、缓冲板12和高精度橡胶垫5，高精度橡胶垫5具有高强度的柔韧性，可有效的对冲击力进行缓解，缓冲板12为折叠三角形结构，缓冲板12位于支撑板9和高精度橡胶垫5之间，支撑板9的一端与钢板4的左侧固定连接，支撑板9的另一端通过L形板间隔有弹簧槽13，弹簧槽13的内部设置有弹簧14，高精度橡胶垫5的左侧固定连接有缓冲座6，缓冲座6贯穿缓冲槽3并与无人驾驶汽车1车头外部设置的弧形合金板2套接，通过支撑板9、缓冲板12和弹簧14的配合使用，在冲击力对弧形合金板2造成推动时弹簧14的拉扯力能够对弧形合金板2的推动力进行缓解，对车身起到了双重的保护，缓冲座6的上下两端均与弧形合金板2弧形内表面固定连接，弧形合金板2的两端套接在高精度橡胶垫5的外部，弧形合金板2的右侧与缓冲座6的左侧之间形成缓冲腔7，缓冲腔7的内部固定连接有缓冲管8，通过弧形合金板2、缓冲槽3、钢板4、高精度橡胶垫5、缓冲座6和缓冲管8的配合使用，能够使撞击的冲击力在第一时间就能的到更好的降解，避免了对车身造成较大的损坏，缓冲管8的数量为七个，七个缓冲管8的外表面分别与弧形合金板2的右侧面和缓冲座6的左侧弧面固定连接，弧形合金板2的两端均贯穿无人驾驶汽车1的车头并分别与缓冲槽3内部设置的两个限位板10固定连接，弹簧14的一端与限位板10的左侧固定连接有，弹簧14的另一端通过弹簧固定板15与弹簧槽13的左侧固定连接，缓冲板12的两端分别通过两个缓冲板固定座11分别与钢板4的左侧和限位板10的右侧固定连接，结构简单，使用方便，在无人驾驶汽车1行驶中出现碰撞事故时可有效的缓解了碰撞所产生的冲击力，有效的保护了车 身，降低了车身因碰撞出现的损坏面积。

工作原理：在弧形合金板2收到撞击时，撞击力首先接触到弧形合金板2，弧形合金板2受到冲击力之后会对缓冲座6与弧形合金板2之间的缓冲管8进行挤压使缓冲管8能够起到第一层的减缓作用，在冲击力推动弧形合金板2和缓冲座6移动时高精度橡胶垫5的柔韧性会对冲击力再一次减缓的同时弹簧14会形成与冲击力相反的拉扯力并配合缓冲板12对弧形合金板2的推动力一起使用，对碰撞所产生的冲击力更好的降解。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
