一种洗车拖把的制作方法

本实用新型属于清洗大型车辆工具领域，具体地说，本实用新型涉及一种洗车拖把。

背景技术：

清洗如公交车、大巴车等大型车辆是一项费时费力的工作，完成这项工作主要是人工采用传统的拖把和软水管进行清洗。当今市场上还没有价格低廉清洗车辆的专业工具，清洗车辆是仍然采用最传统的方式进行工作，非常费时费力，尤其是在寒冬季节，清洗人员不能戴手套进行工作，必须一手在握住拖把手柄的同时握住水管，对从事此类劳动的工作者容易造成冻疮等一系列伤害，这些弊端严重影响了清洗的质量和清洗效率。

技术实现要素：

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提供一种洗车拖把，目的是提高大型车辆的清洗效率。

为了实现上述目的，本实用新型采取的技术方案为：一种洗车拖把，包括拖把杆和拖把头，还包括套设于所述拖把杆上且可沿拖把杆轴向移动的活动套筒和与拖把杆为可拆卸式连接的喷水装置。

所述拖把头采用胶棉或海绵材质制成。

所述喷水装置通过快拆式管卡与所述拖把杆连接，快拆式管卡套设于拖把杆上且与喷水装置连接。

所述喷水装置包括阀体、设置于阀体上的喷嘴和设置于阀体上且用于连接软水管的进水管，阀体内部具有连通进水管和喷水的水道。

所述快拆式管卡内设有与所述拖把杆接触的内衬橡胶圈。

所述软水管通过C型管卡与套设于所述拖把杆上的另一快拆式管卡连接。

所述C型管卡与所述快拆式管卡为可拆卸式连接。

本实用新型的洗车拖把，通过在拖把杆上安装活动套筒和喷水装置，使得清洗人员可以戴手套清洗车辆，提高清洗质量和清洗效率，而且成本低，具有极大的通用型。

附图说明

本说明书包括以下附图，所示内容分别是：

图1是本实用新型洗车拖把的结构示意图；

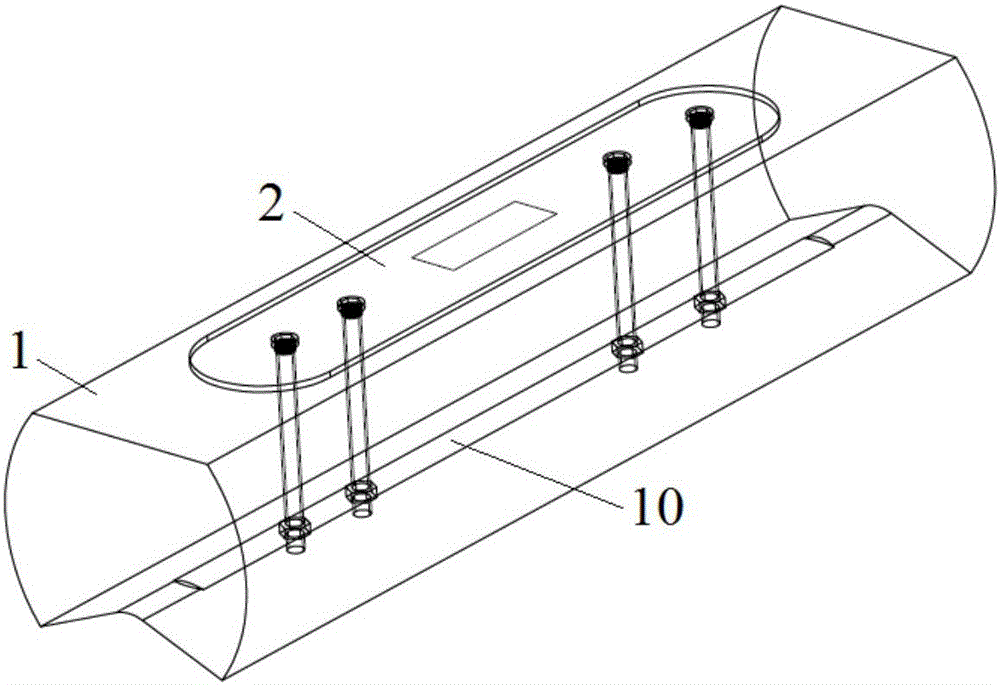

图2是拖把头的结构示意图；

图3是快拆式管卡与喷水装置的装配图；

图4是快拆式管卡与C型管卡的装配图；

图中标记为：1、拖把头；2、压板；3、快拆式管卡；4、活动套筒；5、拖把杆；6、销轴；7、喷水装置；71、阀体；72、喷嘴；73、进水管；74、调节螺钉；8、C型管卡；9、支座；10、夹板。

具体实施方式

下面对照附图，通过对实施例的描述，对本实用新型的具体实施方式作进一步详细的说明，目的是帮助本领域的技术人员对本实用新型的构思、技术方案有更完整、准确和深入的理解，并有助于其实施。

如图1所示，本实用新型提供了一种洗车拖把，包括拖把杆5、拖把头1、套设于拖把杆5上且可沿拖把杆5轴向移动的活动套筒4和与拖把杆5为可拆卸式连接的喷水装置7。

具体地说，如图1和图2所示，拖把头1为采用胶棉或海绵材质制成的，拖把头1由压板2和夹板10相配合夹紧固定，压板2和夹板10为相对设置且相平行，拖把头1夹紧在压板2和夹板10之间，压板2和夹板10并通过由螺栓和螺母构成的紧固件连接。拖把杆5为长度较长的直杆，拖把杆5的一端通过销轴6与设置于压板2上的支座9转动连接，销轴6的轴线与拖把杆5的轴线相垂直且与拖把头1的长度方向相平行，支座9位于压板2和拖把头1长度方向的中心位置处。

如图1所示，活动套管为套设于拖把杆5上且两端开口、内部中空的圆管，活动套管并可在安装于拖把杆5上的两个快拆式管卡3之间进行移动。

如图1和图3所示，喷水装置7通过一个快拆式管卡3与拖把杆5连接，快拆式管卡3套设于拖把杆5上且与喷水装置7连接。快拆式管卡3的结构如同本领域技术人员所公知的那样，在此不再赘述。快拆式管卡3在锁紧状态时，可将喷水装置7与拖把杆5固定，在解除锁紧状态后，快拆式管卡3可连同喷水装置7进行位置调节，调节与拖把头1之间的距离，而且也便于拆装。

作为优选的，如图3所示，喷水装置7包括阀体71、设置于阀体71上的喷嘴72和设置于阀体71上且用于连接软水管的进水管73，阀体71内部具有连通进水管73和喷水的水道。阀体71通过双头螺柱与快拆式管卡3连接，相应在阀体71和快拆式管卡3上设有让双头螺柱嵌入的螺纹孔，双头螺柱的轴线与拖把杆5的轴线相垂直。喷水装置7通过双头螺柱与快拆式管卡3连接，方便拆装。

作为优选的，如图3所示，喷水装置7还包括与阀体71为螺纹连接且用于调节阀体71内水道开度大小的调节螺钉74，阀体71内设有让调节螺钉74嵌入的螺纹孔，调节螺钉74一部分位于阀体71外，另一部分嵌入螺纹孔和水道中。进水管73通过软水管与水泵连接，水泵提供的水经过软水管和进水管73进入阀体71内的水道，最终通过喷嘴72向外喷射，通过旋转阀体71上的调节螺钉74，可以调节水道开度大小，从而可以调节喷嘴72喷射的清洗水的水量和水速。

作为优选的，如图3所示，快拆式管卡3的内部设有与拖把杆5的表面接触的内衬橡胶圈，内衬橡胶圈可以起到防滑的作用，避免锁紧后的快拆式管卡3移动，提高可靠性。

如图1和图4所示，软水管通过C型管卡8与套设于拖把杆5上的另一快拆式管卡3连接，连接有喷水装置7的快拆式管卡3位于拖把头1与活动套筒4之间，软水管卡入C型管卡8中，避免软水管随意弯曲或扭动。作为优选的，C型管卡8与快拆式管卡3为可拆卸式连接，C型管卡8通过螺钉与快拆式管卡3连接，方便拆装。

以上结合附图对本实用新型进行了示例性描述。显然，本实用新型具体实现并不受上述方式的限制。只要是采用了本实用新型的方法构思和技术方案进行的各种非实质性的改进；或未经改进，将本实用新型的上述构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
