一种气垫船快装围裙装置的制作方法

本实用新型涉及气垫船技术领域，具体为一种气垫船快装围裙装置。

背景技术：

气垫船的重要部件——气囊围裙，它保证气垫船平稳、安全地在水面上航行。通常气垫船在垫升状态，有一定的垫升气流高速自船底喷出。由于船体四周有围裙的包围形成气囊，并将船体托起，气囊围裙是气垫船的重要垫升部件。它由高强度纤维橡胶布做成，既有柔韧性又有耐一定压力 ( 数千帕 ) 并气密，气囊围裙通常是通过连接件，牢固安装在船体上，但是现有的气囊围裙的安装往往只对气囊围裙的安装边进行固定，对于气囊围裙的底部及两侧往往直接与船体接触，造成气囊围裙的底部及两侧与船体接触面会产生滑动，稳定性、防撞性能都较差，长时间摩擦会损坏气囊围裙，且气囊围裙的安装边往往钉死在船体上，对于气囊围裙拆卸和安装也较为麻烦。

技术实现要素：

本实用新型的目的在于提供一种气垫船快装围裙装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种气垫船快装围裙装置，包括气囊围裙和船体，所述船体的后端面设置有电机架，所述电机架的表面安装有电机，所述电机的右端通过转轴连接叶片，所述电机的外侧设置有保护罩；

所述船体的外端面底部及两侧竖向均匀活动安装有活动块，所述活动块通过两端的凸耳活动安装在船体底部的滑槽内，所述滑槽的上端设置有弹簧座，所述弹簧座内设置有缓冲弹簧，所述缓冲弹簧的下端连接有活动块，所述活动块的下端表面设置有竖向魔术贴，所述活动块之间的船体表面横向均匀设置有横向魔术贴，所述船体通过活动块表面的竖向魔术贴以及活动块之间的横向魔术贴活动连接气囊围裙的内表面；

所述气囊围裙的上端边缘处设置有魔术贴安装边，所述魔术贴安装边通过螺栓活动安装在船体的上端表面的螺纹槽内，所述螺栓与魔术贴安装边之间的接触面设置有橡皮垫圈。

优选的，所述船体下表面两端的活动块和横向魔术贴均向内设有弧度。

优选的，所述活动块至少设置有3个。

优选的，所述横向魔术贴至少设置有3个。

优选的，所述橡皮垫圈的下表面横向设置有弧度。

与现有技术相比，本实用新型的有益效果是：该气垫船快装围裙装置，通过将气囊围裙的内表面活动安装在活动块表面的竖向魔术贴以及活动块之间的横向魔术贴上，既可以快速的完成拆卸和安装，可有效防止气囊围裙安装后产生滑动，保证了气囊围裙安装在船体底部的稳定性，并且，活动块通过缓冲弹簧可在船体底部的滑槽内上下移动，使得气囊围裙上下具有一定的缓冲性能，提高了气囊围裙的防撞性能，最后再把气囊围裙上端边缘处的魔术贴安装边通过螺栓紧固在船体上表面边缘处的螺纹槽内，既可以快速的完成安装边安装和拆卸，又保证了安装边安装后的牢固性。

附图说明

图1为本实用新型的结构示意图；

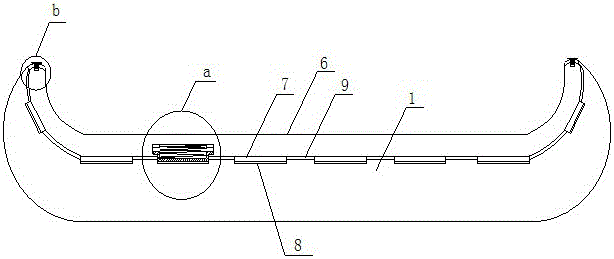

图2为本实用新型的A-A剖面结构示意图；

图3为本实用新型的a处放大结构示意图；

图4为本实用新型的b处放大结构示意图；

图中标号为：1-气囊围裙；2-电机架；3-电机；4-叶片；5-保护罩；6-船体；61-滑槽；62-弹簧座；63-缓冲弹簧；7-活动块；71-凸耳；8-竖向魔术贴；9-横向魔术贴；10-魔术贴安装边；11-螺栓；12-橡皮垫圈；13-螺纹槽。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参照图1-4可知，本实用新型提供一种技术方案：一种气垫船快装围裙装置，包括气囊围裙1和船体6，所述船体6的后端面设置有电机架2，所述电机架2的表面安装有电机3，所述电机3的右端通过转轴连接叶片4，所述电机3的外侧设置有保护罩5；

所述船体6的外端面底部及两侧竖向均匀活动安装有活动块7，所述活动块7通过两端的凸耳71活动安装在船体6底部的滑槽61内，所述滑槽61的上端设置有弹簧座62，所述弹簧座62内设置有缓冲弹簧63，所述缓冲弹簧63的下端连接有活动块7，所述活动块7的下端表面设置有竖向魔术贴8，所述活动块7之间的船体6表面横向均匀设置有横向魔术贴9，所述船体6下表面两端的活动块7和横向魔术贴9均向内设有弧度，所述船体6通过活动块7表面的竖向魔术贴8以及活动块7之间的横向魔术贴9活动连接气囊围裙1的内表面，所述活动块7至少设置有3个，可在船体6下表面的底部中央及两端各设置1个，可根据稳定性的要求进行添加，所述横向魔术贴9至少设置有3个，可在船体6下表面的前中后设置，可根据稳定性的要求进行添加；

所述气囊围裙1的上端边缘处设置有魔术贴安装边10，所述魔术贴安装边10通过螺栓11活动安装在船体6的上端表面的螺纹槽13内，所述螺栓11与魔术贴安装边10之间的接触面设置有橡皮垫圈12，所述橡皮垫圈12的下表面横向设置有弧度。

需要说明的是，工作时，先将气囊围裙1的内表面活动安装在活动块7表面的竖向魔术贴8以及活动块7之间的横向魔术贴9上，既可以快速的完成拆卸和安装，可有效防止气囊围裙1安装后产生滑动，保证了气囊围裙1安装在船体6底部的稳定性，并且，活动块7通过缓冲弹簧63可在船体6底部的滑槽61内上下移动，使得气囊围裙1上下具有一定的缓冲性能，提高了气囊围裙1的防撞性能，最后再把气囊围裙1上端边缘处的魔术贴安装边10通过螺栓11紧固在船体6上表面边缘处的螺纹槽13内，既可以快速的完成安装边安装和拆卸，又保证了安装边安装后的牢固性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
