一种多功能车载点烟器的制作方法

本实用新型涉及汽车配件领域，尤其涉及一种多功能车载点烟器。

背景技术：

随着电子技术的不断发展，汽车电子电器产品品种日益丰富，且车主对产品功能和品质要求不断提高，车载点烟器这一原本功能单一的普通车载电器也向着更人性化、功能多样化甚至智能化的方向发展。

点烟器是汽车内用于方便车主或乘客吸烟时点烟的火源，车载点烟器给他们提供了极大的方便，无需繁琐的点烟过程就可完成点烟工作。但传统的车载点烟器设计单一，功能简单，造成点烟器的适用性差，舒适度低。传统车载点烟器在点烟时需要使用者配合抽吸的动作，带来安全隐患；点烟器内无散热装置及保护装置，点烟插槽附近温度高，容易出现使用者烫伤的情况；同时，现有点烟器一般是通过双面胶直接固定在车内某一位置且难以调整点烟器的角度，这会使得车内不同位置的人使用不便，特别是对于点烟器上附带的充电接口等一些附加功能难以使用。

技术实现要素：

本实用新型旨在提供一种多功能车载点烟器，以解决现有的车载点烟器功能单一、使用舒适度低的问题。

本实用新型公开了一种多功能车载点烟器，具体方案如下：包括壳体，所述壳体的横截面是由一直线和一圆弧状曲线形成的闭合图形，所述壳体的侧壁面上设有两个夹角呈80°-100°的点烟插槽，所述每一点烟插槽的底部设有电热丝，所述电热丝的后方设置有一微型风扇，所述两个点烟插槽之间的壳体上设有抽屉卡槽，所述抽屉卡槽内设有可拆卸式烟灰盒，所述壳体的底部设有可拆卸式钢制底座，所述底座为中空结构，所述壳体的侧壁面上设置有充电接口，所述充电接口与车载电源电连接；所述电热丝、风扇分别与壳体内的电路板电连接。

进一步的，所述每一点烟插槽旁的壳体上设置有指示灯，所述指示灯与电路板电连接。

进一步的，所述充电接口为USB接口或DC接口。

进一步的，所述烟灰盒前端设有一把柄，所述把柄固定连接在所述烟灰盒前端表面中央。

进一步的，所述可拆卸式底座为中空结构。

本实用新型的车载点烟器壳体通过在侧壁面上设置了两个点夹角呈80°-100°的点烟插槽，方便驾驶员和副座上的人员同时使用，相比现有的同一平面上多个点烟插槽的设置，该设计提高了不同座位人的使用舒适度。通过在电热丝后方设置微型风扇，使得抽烟者无需抽吸动作即可将烟点燃，降低了驾驶员点烟带来的安全隐患。

本实用新型在壳体侧壁面中部设置有烟灰盒，用于存放烟灰，便于车内空间环境的清理维护。本实用新型的点烟器壳体上设置有车载充电接口，充电接口数量为2-4个，扩展了点烟器的功能，可供乘客进行数码产品的充电。

本实用新型通过在点烟器壳体的底部设置有可拆卸式底座，壳体与底座之间采用磁铁吸引方式进行固定，壳体底部的磁铁设置不仅可以实现与底座的连接固定，还能方便得将壳体固定在车内任何金属材质物品上，进一步便利了车内人员的使用。底座采用中空结构，侧壁带有透气孔，底座腔体内放置净化空气的物品，优化车内空气。

本实用新型的多功能车载点烟器结构新颖，增设了多种为使用者带来便利的功能，提升乘车的舒适感。

附图说明

图1是本实用新型的一种多功能车载点烟器图的结构示意图；

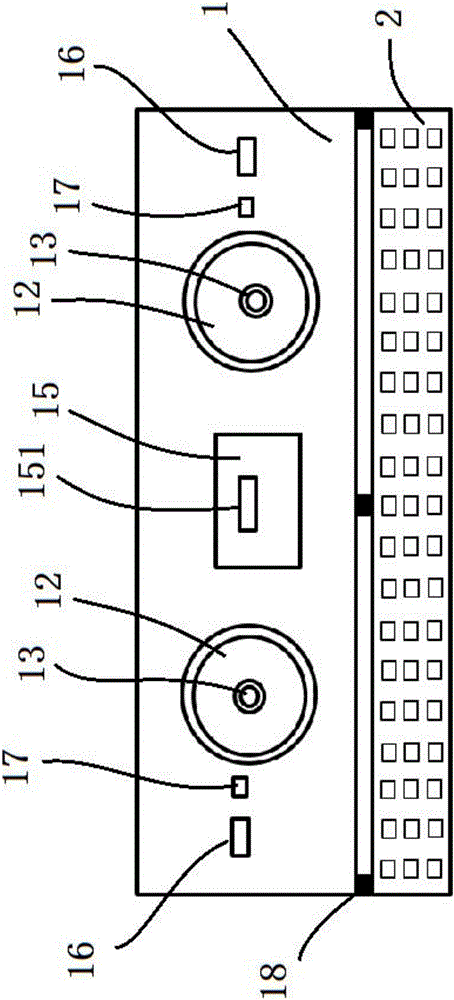

图2是本实用新型的图一种多功能车载点烟器的正视图。

具体实施方式

为进一步说明各实施例，本实用新型提供有附图。这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理。配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点。图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。

现结合附图和具体实施方式对本实用新型进一步说明。

作为一个具体的实施例，参阅图1和图2所示，本实用新型公开了一种多功能车载点烟器，该多功能车载点烟器包括壳体1和底座2，所述壳体1为柱体结构，壳体1的横截面是由一直线和一圆弧状曲线形成的闭合图形，所述壳体1的侧壁面上对称设置有两个点烟插槽12，所述两个点烟插槽12之间的夹角为80°-100°，该夹角下的点烟插槽12可方便驾驶员和副座上的人员同时使用，相比现有的同一平面上多个点烟插槽的设置，该设计提高了不同座位人的使用舒适度。

所述两个点烟插槽12之间的壳体1上设置有设有抽屉卡槽，所述抽屉卡槽内设有可拆卸式烟灰盒15，为方便使用，所述烟灰盒15的前端设有一把柄151，所述把柄151固定连接在所述烟灰盒15前端表面中央。设置在两个点烟插槽12中部的烟灰盒15方便了驾驶员及副座上吸烟者抖落烟灰，利于车内整洁环境的保持。

所述壳体1的点烟插槽12的底部设有电热丝13，所述电热丝13的后方设有微型风扇14，所述电热丝13及微型风扇14均与壳体内的电路板19电性连接。所述微型风扇14的设置使得使用者在点烟时起到鼓风的作用，无需使用者做抽吸动作，降低了驾驶员点烟带来的安全隐患。

所述每一点烟插槽12旁的壳体1上设有指示灯17，用于显示电热丝的工作状态，所述指示灯17与电路板19电性连接。所述点烟插槽12两侧的壳体上设置有若干的充电接口16，所述充电接口16数量为2-4个，所述充电接口16与车载电源电性连接，所述充电接口16的为USB接口或DC接口，乘客可以根据不同的需要进行对数码产品充电。

所述壳体1的底部设置有可拆卸式底座2，所述壳体1与底座2之间采用磁铁吸引方式进行固定，所述壳体1底部设置有若干磁铁18，所述底座2采用钢材料。壳体1底部的磁铁18设置不仅可以实现与底座的连接固定，还能方便得将壳体1固定在车内任何金属材质物品上，进一步便利了车内人员的使用。

所述底座2采用中空结构，侧壁带有透气孔，该设计能使得在底座2的腔体内放置净化空气的物品，如吸附碳，也可作为香水座，在腔体内放置香水进行优化车内空气。

本实用新型的多功能车载点烟器结构新颖，增设了多种为使用者带来便利的功能，提升乘车的舒适感。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
