转轴式充电柜的制作方法

本实用新型涉及一种电动汽车充电柜，尤其是一种电动汽车用的转轴式充电柜。

背景技术：

当前，随着能源与环境成为当前全球最为关注的问题，作为交通转型、绿色交通重要载体的电动汽车，已经得到了世界各国的广泛关注和高度重视。我国从2000年开始规划重大科技专项，推动混合动力汽车、纯电动汽车和燃料电池汽车等类型的新能源汽车产业的发展，目前全国已有13 个城市正在开展千辆以上的节能与新能源汽车的应用。

作为新能源汽车典型代表的电动汽车的保有量正在逐渐增加，充电设施作为电动汽车的重要基础配套设施，其需求量将日趋增大。在电动汽车的应用中，电动汽车充电设施是电动汽车商业化的基础配套设施，其作用等同于目前燃油汽车的加油站，只有具备了性能优良、操作简单、安全可靠的充电设施，中小型电动汽车产业的发展才能得到进一步的推进，电动汽车的产业化和推广普及才能得到更好的促进。

作为充电设施中最重要的充电柜，一般内部都具有电池架，电池放置在电池架内，电池的放置方向与充电柜的正面相平行，即在装配时，从充电柜的侧面的出风口将电池装入到电池架内，然后装上风扇和出风板。由于出风板固定在充电柜的侧面且其内置风扇，所以充电柜的防水性能即成一大问题，需要特殊的防水结构才能做到。另外最重要的是，检修时电池的插拔比较麻烦，需要将风扇进行拆卸后才能进行电池的插拔。

技术实现要素：

本实用新型的目的是克服现有技术存在的不足，提供一种电池快速拆装的转轴式充电柜。

本实用新型的目的通过以下技术方案来实现：

一种转轴式充电柜，包括底座及固定在其上方的外壳，所述外壳具有一出风口，出风口内设置有风扇且具有一出风板盖住所述出风口和风扇，所述底座和外壳形成一封闭空间，所述封闭空间内至少设有电池架和固定设置在电池架上的电池，所述电池架包括框体及回转体，所述框体的上下两侧均设置有一个转盘，通过所述转盘使所述回转体相对所述框体转动，所述回转体的最大旋转角度为45°，以使所述回转体的电池插入开口完全从所述框体中露出。

优选的，所述回转体内设有若干后电池收容通道，每个收容通道均具有电池滑轨。

优选的，所述电池滑轨的末端具有用于固定电池的卡扣连接结构。

优选的，所述转盘为轴承结构，具有内外圆环及置于内外圆环之间的滚珠。

优选的，所述回转体上设有旋转定位结构，所述旋转定位结构为一弹性销，可选择地插入至所述框体的相应锁紧孔中。

优选的，所述框体具有一开口，正对所述外壳的出风口及出风板。

优选的，所述外壳的正面设有显示屏。

优选的，所述外壳的两个侧面各设置有两个充电枪。

本实用新型的有益效果主要体现在：通过具有回转体的电池架拆装电池，使充电柜维修和保养方便，结构简单可靠。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

图1：本实用新型转轴式充电柜的立体示意图；

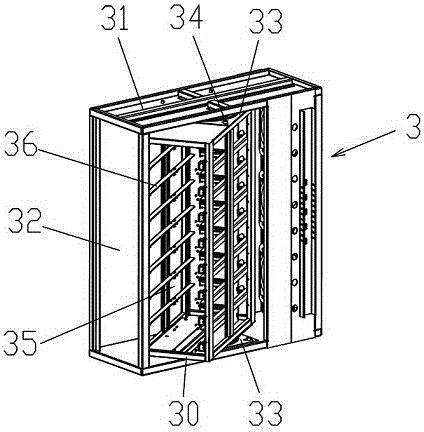

图2：本实用新型转轴式充电柜的电池放置架的立体示意图。

具体实施方式

以下将结合附图所示的具体实施方式对本实用新型进行详细描述。但这些实施方式并不限于本实用新型，本领域的普通技术人员根据这些实施方式所做出的结构、方法、或功能上的变换均包含在本实用新型的保护范围内。

如图1、图2所示，本实用新型揭示了一种转轴式充电柜，包括底座1及固定在其上方的外壳2，所述外壳2具有一出风口，出风口内设置有风扇且具有一出风板7盖住所述出风口和风扇，所述底座1和外壳2形成一封闭空间，所述封闭空间内至少设有电池架3和固定设置在电池架3上的电池。与现有技术的电池架仅仅是一个框架相比，本实用新型的电池架包括框体31及回转体30，所述框体31的上下两侧均设置有一个转盘33，通过所述转盘33使所述回转体30相对所述框体31转动，所述回转体30的最大旋转角度为45°，以使所述回转体30的电池插入开口35完全从所述框体31中露出。

具体来讲，所述转盘33为轴承结构，具有内外圆环及置于内外圆环之间的滚珠。这样可以使回转体30相对所述框体31转动。所述回转体30上设有旋转定位结构，所述旋转定位结构为一弹性销34，可选择地插入至所述框体31的相应锁紧孔中。该旋转定位结构属于常用机械结构，在此不再赘述。本实用新型采用该旋转定位结构后，使回转体30相对所述框体31转动的角度得以限制，在第一位置时所述回转体30与所述框体31相对平行，在第二位置时所述回转体30与所述框体31之间为45°，以使所述回转体30的电池插入开口35完全从所述框体31中露出，这样，对于插装电池极为方便。

所述回转体30内设有若干后电池收容通道，每个收容通道均具有电池滑轨36。电池可以通过电池滑轨36滑入，省时省力。所述电池滑轨36的末端具有用于固定电池的卡扣连接结构，卡扣连接结构为常用机械结构，在此不再赘述。

优选的，所述框体31具有一开口32，正对所述外壳2的出风口及出风板7。这样无遮挡的通风对于电池的散热是一个很大的帮助。所述外壳2的正面设有显示屏10。所述外壳2的两个侧面各设置有两个充电枪11。

本实用新型通过具有回转体的电池架拆装电池，使充电柜维修和保养方便，结构简单可靠。

应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施方式中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

上文所列出的一系列的详细说明仅仅是针对本实用新型的可行性实施方式的具体说明，它们并非用以限制本实用新型的保护范围，凡未脱离本实用新型技艺精神所作的等效实施方式或变更均应包含在本实用新型的保护范围之内。
