一种装配式洗车装置的制作方法

本发明涉及洗车装置，具体为一种装配式洗车装置。

背景技术：

1、自动洗车机是一种通过电脑设制相关程序来实现自动清洗工作的机器。随着中国经济的飞速发展，汽车越来越多的进入了家庭，汽车的快速增加与人们生活节奏的日益加快，使得全自动洗车机越来越受到广大车主的青睐。

2、自动洗车机分为：无接触式自动洗车机和毛刷式全自动洗车机。两种洗车机的特点：无接触洗车机是指依靠高压水喷射来完成洗车全过程的一种洗车方式。在洗车过程中依靠多种洗车液配合洗车的全过程。毛刷洗车机是指的是依靠毛刷式工作原理，刷洗材料一般采用pe或泡沫材料为主的。先今主要采用泡沫材料为市场主导，因其不会伤害汽车油漆。

3、目前，现有的毛刷洗车机主要存在以下确点：难以根据车辆的外形将毛刷调整到最佳的位置，导致针对不同尺寸车辆清洗质量层次不齐。因此，亟需一种新型的装配式洗车装置，针对现有技术缺陷提供良好的解决方案。

技术实现思路

1、本发明的目的在于提供一种装配式洗车装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种装配式洗车装置，包括框架，所述框架上安装有刷洗装置，所述刷洗装置包括顶部毛刷和侧边毛刷，所述顶部毛刷和侧边毛刷转动安装在一对侧板之间，所述顶部毛刷和侧边毛刷由固定安装在一端侧板上的驱动电机驱动，所述顶部毛刷和侧边毛刷上设置压力感应装置和驱动装置；

4、所述驱动装置包括支架，所述支架上转动安装有丝杠，所述丝杠由固定安装在支架末端的步进电机驱动，所述侧板顶部固定连接有导杆，所述导杆与框架上的导套滑动连接，所述导杆的顶部固定连接有滑座，所述滑座上安装有丝杠螺母，所述丝杠螺母与丝杠传动连接；

5、所述导杆末端设置有连接座，所述侧板末端设置有连接板，所述连接板与连接座通过螺栓固定连接，所述压力感应装置包括压力传感器，所述压力传感器设置在连接板与连接座之间。

6、进一步地，所述连接板设置为弧形板状结构，所述连接板的中部设置有凸起，所述侧板固定连接在凸起的背侧，所述压力传感器固定安装在凸起朝向连接座的一侧。

7、进一步地，所述顶部毛刷和侧边毛刷的转轴上套设有柔性橡胶套，所述柔性橡胶套表面连接有柔性刷毛。

8、进一步地，所述框架上还设置有喷洗装置，所述喷洗装置包括一组清洗液管和一组清水管，所述清洗液管和清水管内侧等距分布有喷头，所述清洗液管和清水管设置为倒置的u形结构。

9、进一步地，所述喷洗装置分布在刷洗装置的间隙中。

10、进一步地，所述刷洗装置的左侧还设置有风干装置，所述风干装置包括顶部风筒和侧向风筒，所述顶部风筒和侧向风筒内侧设置有条形出风口，所述顶部风筒和侧向风筒通过管道与高压气泵相连。

11、进一步地，所述顶部风筒和侧向风筒内侧设置有柔性橡胶辊。

12、进一步地，所述顶部风筒和侧向风筒上也设置有驱动装置和压力感应装置。

13、与现有技术相比，本发明的有益效果是：

14、1、本发明工作时，当顶部毛刷或侧边毛刷接触车辆时，压力感应装置中压力传感器感应到压力变化，压力传感器信号传递控制器，控制器控制步进电机停机而后反转，带动顶部毛刷或侧边毛刷回缩一定距离，为毛刷转动留足空间。这样保证了在对任意外形尺寸车辆进行清洗时，毛刷都能够调整到最佳的位置，清洗过程更加规范，清洗效果更佳。

15、2、本发明中，连接板设置为弧形中部设置有凸起，压力传感器固定安装在凸起位置，保证了连接强度的同时，能够力传导的灵敏度。

16、3、本发明中，柔性橡胶套可避免接触车辆时压伤车辆。

17、4、本发明中，在进行吹气风干前，同样由力感应装置和驱动装置配合，将顶部风筒和侧向风筒调整至最佳位置，从而提升风干效率。

技术特征：

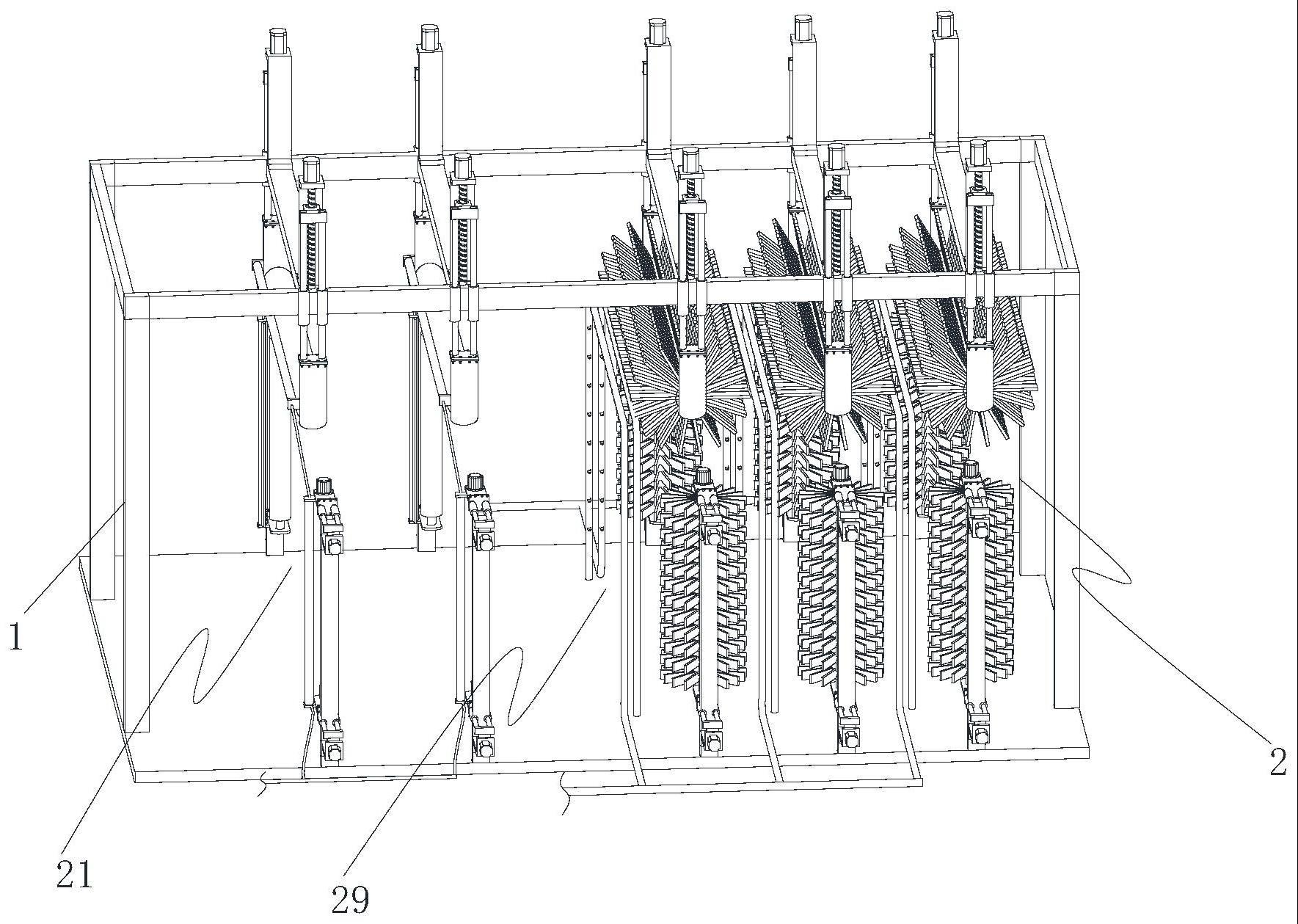

1.一种装配式洗车装置，包括框架(1)，其特征在于：所述框架(1)上安装有刷洗装置(2)，所述刷洗装置(2)包括顶部毛刷(3)和侧边毛刷(4)，所述顶部毛刷(3)和侧边毛刷(4)转动安装在一对侧板(8)之间，所述顶部毛刷(3)和侧边毛刷(4)由固定安装在一端侧板(8)上的驱动电机(7)驱动，所述顶部毛刷(3)和侧边毛刷(4)上设置压力感应装置(13)和驱动装置(20)；

2.根据权利要求1所述的一种装配式洗车装置，其特征在于：所述连接板(9)设置为弧形板状结构，所述连接板(9)的中部设置有凸起(10)，所述侧板(8)固定连接在凸起(10)的背侧，所述压力传感器(11)固定安装在凸起(10)朝向连接座(12)的一侧。

3.根据权利要求1所述的一种装配式洗车装置，其特征在于：所述顶部毛刷(3)和侧边毛刷(4)的转轴上套设有柔性橡胶套(6)，所述柔性橡胶套(6)表面连接有柔性刷毛(5)。

4.根据权利要求1所述的一种装配式洗车装置，其特征在于：所述框架(1)上还设置有喷洗装置(29)，所述喷洗装置(29)包括一组清洗液管(26)和一组清水管(27)，所述清洗液管(26)和清水管(27)内侧等距分布有喷头(28)，所述清洗液管(26)和清水管(27)设置为倒置的u形结构。

5.根据权利要求4所述的一种装配式洗车装置，其特征在于：所述喷洗装置(29)分布在刷洗装置(2)的间隙中。

6.根据权利要求1所述的一种装配式洗车装置，其特征在于：所述刷洗装置(2)的左侧还设置有风干装置(21)，所述风干装置(21)包括顶部风筒(22)和侧向风筒(23)，所述顶部风筒(22)和侧向风筒(23)内侧设置有条形出风口(24)，所述顶部风筒(22)和侧向风筒(23)通过管道与高压气泵相连。

7.根据权利要求6所述的一种装配式洗车装置，其特征在于：所述顶部风筒(22)和侧向风筒(23)内侧设置有柔性橡胶辊(25)。

8.根据权利要求7所述的一种装配式洗车装置，其特征在于：所述顶部风筒(22)和侧向风筒(23)上也设置有驱动装置(20)和压力感应装置(13)。

技术总结
本发明公开了一种装配式洗车装置，包括框架，所述框架上安装有刷洗装置，所述刷洗装置包括顶部毛刷和侧边毛刷，所述顶部毛刷和侧边毛刷转动安装在一对侧板之间，所述顶部毛刷和侧边毛刷由固定安装在一端侧板上的驱动电机驱动，所述顶部毛刷和侧边毛刷上设置压力感应装置和驱动装置。本发明保证了在对任意外形尺寸车辆进行清洗时，毛刷都能够调整到最佳的位置，清洗过程更加规范，清洗效果更佳。

技术研发人员：魏湛力,汪成龙,汪龙军,王慧,黄翔,朱迎华,侯建波,郜孝帅,张根胜
受保护的技术使用者：中交二航局第四工程有限公司
技术研发日：
技术公布日：2024/1/12
