一种轨道车辆走廊间壁装饰灯的制作方法

本实用新型涉及一种装饰灯，特别涉及一种安装在轨道车辆走廊间壁上的装饰灯。

背景技术：

轨道车辆客室的内装部分直接影响整个车厢的美观效果，以往客室走廊的照明仅依靠安装在走廊顶板上的几个方形顶灯，美观效果较差。随着车辆技术的发展，为了进一步提高车厢内的整体美观效果，提高乘坐的舒适性，需要提供一种全新的装饰灯。

技术实现要素：

本实用新型主要目的在于解决上述问题和不足，提供一种美观效果佳，且结构简单，易于安装和日常维护的轨道车辆走廊间壁装饰灯。

为实现上述目的，本实用新型的技术方案是：

一种轨道车辆走廊间壁装饰灯，安装在走廊顶板和间壁的连接处，包括沿车体长度方向设置的多个灯条、安装座和灯罩板，所述灯条和灯罩板安装在安装座上，所述安装座固定在间壁上，所述灯罩板罩在灯条和安装座的外侧，所述灯罩板与所述间壁之间具有用于透光的间隙。

进一步，所述安装座为方形的中空结构，在其底面开有沿车体长度方向延伸的开口，所述灯条的一侧与所述开口的对应侧边插接，所述灯条的另一侧边与所述开口的对应侧边通过紧固件固定连接。

进一步，在所述灯条的两侧各开有一个开口槽，其中一侧的开口槽插接入所述安装座上开口的对应侧边，另一个的开口槽的顶边开有安装孔，通过紧固件与安装座固定连接。

进一步，所述安装座通过连接件固定在间壁上，所述连接件为L形，所述连接件的垂直边通过紧固件固定在间壁上，所述连接件的水平边通过紧固件固定所述安装座。

进一步，所述安装座还具有一安装部，所述灯罩板通过搭扣固定在安装部上。

进一步，所述安装部与安装座一体成型。

进一步，所述灯罩板为向间壁方向折弯的L形。

进一步，所述灯罩板为玻璃钢制成。

进一步，多个所述灯条之间通过连接器插接连接，端部连接电源和控制面板。

进一步，所述控制面板安装在乘务员室内。

综上内容，本实用新型所述的一种轨道车辆走廊间壁装饰灯，安装在走廊顶板和间壁的连接处，灯条沿车体长度方向通长设置，且灯条整体隐藏在灯罩板的内部，灯条发射的光在灯罩板的作用下先斜向照在间壁上，再由间壁反射至车厢内，灯光柔和而绚丽，极大地提高了整个车厢的美观效果，而且，该装饰灯整体结构简单，易于安装和日常维护。

附图说明

图1是本实用新型安装结构示意图；

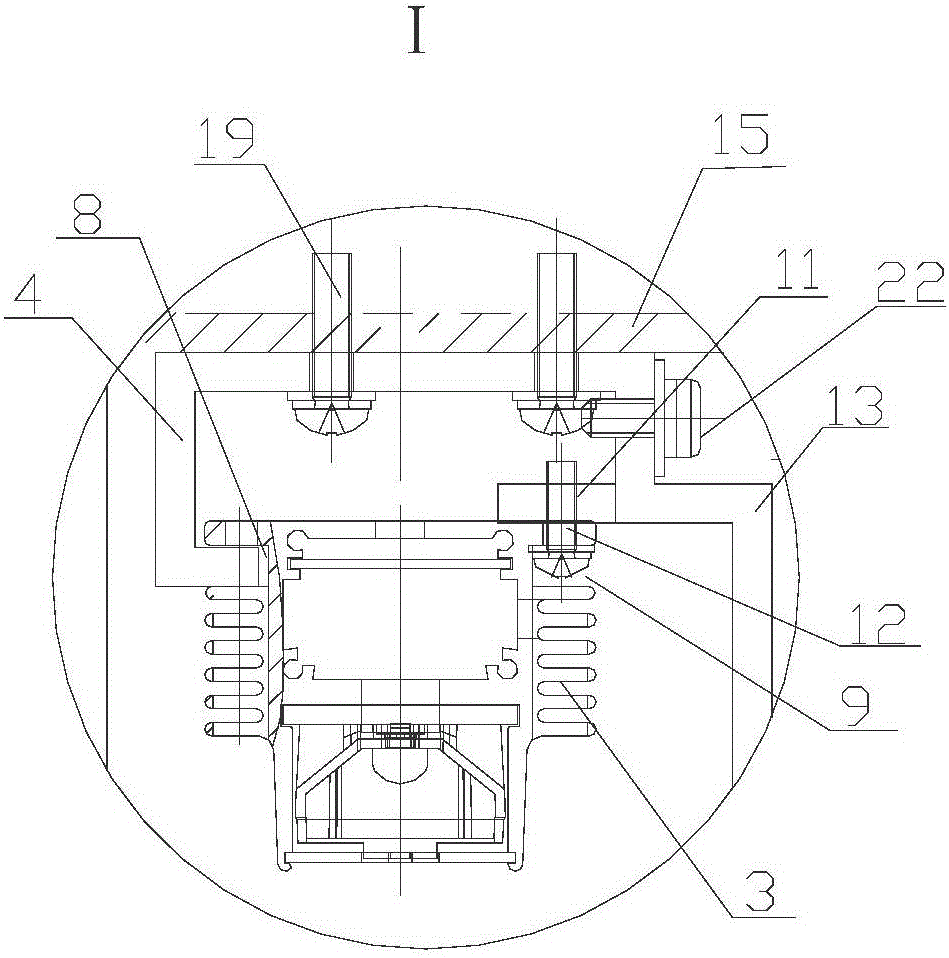

图2是图1的Ⅰ局部放大图；

图3是本实用新型灯条结构示意图；

图4是本实用新型灯条结构示意图。

如图1至图4所示，走廊顶板1，间壁2，灯条3，安装座4，灯罩板5，LED灯6，散热座7，开口8，开口槽9，安装孔10，安装孔11，螺栓12，安装部13，间隙14，连接件15，连接座16，车体钢结构17，螺栓18，螺栓19，安装间隙20，连接器21，接地螺钉22。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

如图1至图3所示，一种轨道车辆走廊间壁装饰灯，安装在走廊顶板1和间壁2的连接处，并沿车体长度方向通长设置，其中间壁2采用不锈钢金属丝网间壁，走廊顶板1通过一S形的连接座16固定在车体钢结构17上。

装饰灯包括沿车体长度方向设置的多个灯条3、安装座4和灯罩板5，其中，如图4所示，灯条3为LED灯条，每个灯条2的长度大约为90mm左右，多个LED灯条3之间通过连接器21相互插接连接形成一条完整的沿车体长度方向延伸的灯带，位于最端部的灯条3通过连接器21与电源和控制面板连接，控制面板安装在乘务员室内，方便乘务员操作，乘务员可以根据需要调节LED灯条3的亮度，不但节省能源，且可以更进一步提高乘坐的舒适性。

如图1至图3所示，灯条3由LED灯6和散热座7组成，多个灯条3均安装在一沿车体长度方向通长设置的安装座4上。安装座4为方形的中空结构，采用金属型材，在其底面开有沿车体长度方向延伸的开口8，开口8两侧的侧边高度不同，靠近间壁2一侧的侧边低于靠近走廊顶板1一侧的侧边。在灯条3的散热座7的两侧各设置有一开口槽9，其中一侧的开口槽9插接入安装座4开口8处的靠近间壁2一侧的侧边，灯条3在插入后可以沿安装座4滑动，以方便调节其安装位置，在灯条3另一个开口槽9的顶边开有多个安装孔10，相应地在安装座4靠近走廊顶板1一侧的侧边上也开有安装孔11，灯条3的一侧边插入安装座4上后，另一侧边的顶部与安装座4相抵靠，利用螺栓12穿过灯条3上的安装孔10和安装座4上的安装孔11拧紧固定，进而将灯条3与安装座4固定连接在一起。该种安装结构，灯条3可以在任意需要安装的位置安装，不需要从端部插入，而且方便调节灯条3的位置，使灯条3上的安装孔10和安装座4上的安装孔11对准，安装拆卸均非常方便，更利于日常维护。为了安装方便，也可以在灯条3散热座7的两侧开口槽9处都开有安装孔10，这样安装时可以不限定安装方向，拆装更加方便。

在安装座4位于开口8的靠近走廊顶板1的一侧还具有一沿垂直方向设置的安装部13，灯罩板5通过搭扣固定在安装部13上，安装部13与安装座4一体成型，采用一体的金属型材结构。在安装部13上安装有接地螺钉22，接地螺钉22安装在安装部13的两端。

本实施例中，灯罩板5的断面为L形，并优选采用玻璃钢的材料制成，提高外观效果，灯罩板5的垂直的侧边与安装座4固定连接，水平的侧边朝向间壁2方向伸出，灯罩板5将灯条3和安装座4包围在其中，灯条3和安装座4整体隐藏在灯罩板5的内部，灯罩板5的水平的侧边边缘与间壁2之间留有一定的用于透光的间隙14。LED灯6发出的光在灯罩板5的阻挡下，首先照射至间壁2上，再通过不锈钢金属丝网的间壁2反射至车厢内，灯光柔和而绚丽，极大地提高了整个车厢的美观效果。

安装座4通过连接件15固定在间壁2上，连接件15为L形，连接件15的垂直边通过螺栓18固定在间壁2上，连接件15的水平边通过多个螺栓19固定安装座4。连接件15和连接座16之间具有一定的安装间隙20，走廊顶板1可以遮挡住该安装间隙20，保证走廊顶板1和间壁2连接处的整体美观度。

如上所述，结合附图所给出的方案内容，可以衍生出类似的技术方案。但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
