微型加热器的制作方法

本实用新型属于加热装置的技术领域，特别涉及一种微型加热器。

背景技术：

很多时候人们喝的水、咖啡、茶等总会因为凉了而被白白倒掉，造成很大的浪费。冬天时，人们在外活动或者是工作，也会手被冻的麻木。然而，目前人们使用的随身携带加热器有的是加满热水的，有的是充电的，这样的加热器支撑不了多长时间，还有利用仅仅靠太阳能充电的加热器，但受天气影响，且太阳能电池板和加热器一体，使用不方便。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种微型加热器。

本实用新型的技术方案是：一种微型加热器，包括太阳能电池板和隔热箱，所述隔热箱的上表面盖有下凹的加热膜，所述隔热箱内设置有和太阳能电池板用一定长度的导线连接的蓄电池、方便拆卸的干电池和位于加热膜正下方的加热电阻丝，所述蓄电池和干电池分别和加热电阻丝用带有触点开关的导线连接，所述隔热箱的前壁上设有分别控制蓄电池所在电路的触点开关的按钮A和控制干电池所在电路的触点开关的按钮B。

本实用新型的有益效果是：

本实用新型的微型加热器结构简单、成本低；太阳能电池板和隔热箱分开，方便使用；下凹的加热膜与加热电阻丝距离近，供热集中；蓄电池和干电池交替使用，防止电量不足的情况发生。

附图说明

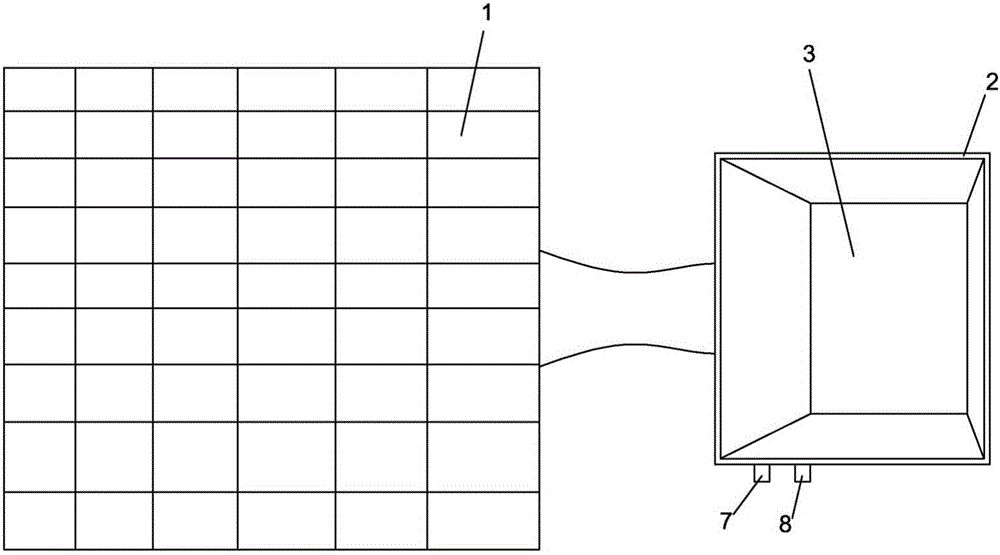

图1是本实用新型的主视示意图；

图2是本实用新型的俯视示意图；

图3是图2去掉加热膜的视图；

图中：1.太阳能电池板、2.隔热箱、3.加热膜、4.蓄电池、5.干电池、6.加热电阻丝、7.按钮A、8.按钮B。

具体实施方式

本实用新型的具体实施方式参见图1-3，一种微型加热器，包括太阳能电池板1和隔热箱2，所述隔热箱2的上表面盖有下凹的加热膜3，所述隔热箱2内设置有和太阳能电池板1用一定长度的导线连接的蓄电池4、方便拆卸的干电池5和位于加热膜3正下方的加热电阻丝6，所述蓄电池4和干电池5分别和加热电阻丝6用带有触点开关的导线连接，所述隔热箱的前壁上设有分别控制蓄电池所在电路的触点开关的按钮A7和控制干电池所在电路的触点开关的按钮B8。

使用时，将隔热箱2放置在需要加热的地方，将太阳能电池板1放置在阳光充裕的地方，按下按钮A7，蓄电池4给加热电阻丝6供电；当天气不好、光线弱或者夜晚时，恢复按钮A7，按下按钮B8，干电池5给加热电阻丝6供电；加热完毕时，恢复按钮B8，将本实用新型放在光线充裕的位置。
