一种改进的手推车的制作方法

本实用新型涉及手推车，特别涉及一种改进的手推车。

背景技术：

手推车是以人力推、拉的搬运车辆。虽然手推车物料搬运技术不断发展，但手推车仍作为不可缺少的搬运工具而沿用至今。手推车在生产和生活中获得广泛应用是因为它造价低廉、维护简单、操作方便、自重轻，能在机动车辆不便使用的地方工作，在短距离搬运较轻的物品时十分方便。

目前，市场上大多数的手推车很少具有缓冲的性能，在运输物品的时候，遇到不平的路面，使得车轮与地面硬性接触，容易磨损损坏，大大减少了使用寿命，同时在运输一些容易滑动的物件时，由于手推车没有挡板的部件，使得物件容易从手推车上滑落，运输不便。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种改进的手推车，它具有良好的缓冲性能，在拖动物件的时候，不易损坏，同时在一定程度上能够围挡物件，防止物件掉落。

为达到上述之目的本实用新型提供的技术方案是：一种改进的手推车，包括装载板、滚轮和托架，所述装载板的一端设有装配槽，所述托架底部装配在装配槽中，所述滚轮装配在装载板底面四周，所述装载板的底面设有安装槽，所述安装槽开口向内翻边，所述安装槽中设有导块，所述导块伸出安装槽开口，所述导块的底部和安装槽槽底之间设有压簧，所述滚轮装配在导块的伸出端，所述装载板顶面两侧设有导槽，所述导槽中设有可上下移动的挡板，并且所述挡板底部与导槽槽底之间分布有第一弹簧。

进一步地，所述挡板的外壁分布有安装孔，所述安装孔开口向内翻边，所述安装孔设有卡块，所述卡块伸出安装孔开口，所述卡块的底部与安装孔孔底之间设有第二弹簧，所述导槽分布有与卡块伸出端相适配的两个卡孔，两卡孔位于同一垂直线上。

进一步地，所述装配槽的槽壁设有第一轴孔，所述托架的底部设有与第一轴孔相适配的第一转轴，所述第一轴孔与第一转轴之间设有橡胶垫圈。

进一步地，所述导块的伸出端设有n形槽，所述n形槽的槽壁设有第二轴孔，所述滚轮的侧壁设有与第二轴孔相适配的第二转轴。

与现有技术相比，具有以下有益效果：

本实用新型所述滚轮具有良好的缓冲性能，在移动手推车的时候，能够减少地面对手推车的磨损，大大提高手推车的使用寿命；再者，在运输一些比较容易滑动的物品时，将挡板移出导槽，使得挡板在一定程度上能够有效的挡住物品，使得物品不易滑落，方便运输。

附图说明

图1为本实用新型结构示意图。

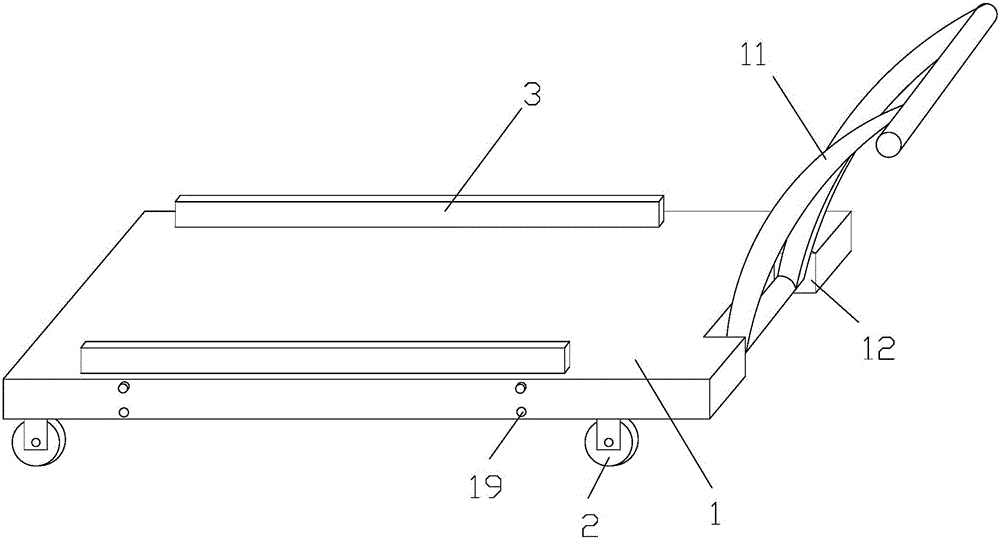

图2为图1结构立体图。

图3为本实用新型装载板结构示意图。

图4为本实用新型托架结构示意图。

图5为本实用新型滚轮结构示意图。

图6为本实用新型挡板结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图6所示，一种改进的手推车，包括装载板1、滚轮2和托架11，所述装载板1的一端设有装配槽12，所述托架11底部装配在装配槽12中，所述装配槽12的槽壁设有第一轴孔13，所述托架11的底部设有与第一轴孔13相适配的第一转轴14，能够方便的转动托架11，更好的移动手推车，并且所述第一轴孔13与第一转轴14之间设有橡胶垫圈15，能够增加第一轴孔13和第一转轴14之间的摩擦力，在没有外力的作用下，不会随意转动。

所述滚轮2装配在装载板1底面四周，所述装载板1的底面设有安装槽16，所述安装槽16开口向内翻边，所述安装槽16中设有导块21，所述导块21伸出安装槽16开口，所述导块21的底部和安装槽16槽底之间设有压簧22，所述滚轮2装配在导块21的伸出端，所述导块21的伸出端设有n形槽23，所述n形槽23的槽壁设有第二轴孔24，所述滚轮2的侧壁设有与第二轴孔24相适配的第二转轴25，使得滚轮2具有良好的缓冲性能，在移动手推车的时候，能够减少地面对手推车的磨损，使得手推车不易损坏，大大提高手推车的使用寿命。

所述装载板1顶面两侧设有导槽17，所述导槽17中设有可上下移动的挡板3，在运输一些比较容易滑动的物品时，将挡板3移出导槽17，使得挡板3在一定程度上能够有效的挡住物品，使得物品不易滑落，方便运输，并且所述挡板3底部与导槽17槽底之间分布有第一弹簧18，所述挡板3的外壁分布有安装孔31，所述安装孔31开口向内翻边，所述安装孔31设有卡块32，所述卡块32伸出安装孔31开口，所述卡块32的底部与安装孔31孔底之间设有第二弹簧33，所述导槽17分布有与卡块32伸出端相适配的两个卡孔19，两卡孔19位于同一垂直线上，在向上移动挡板3的时候，将卡块32压进安装孔31中，然后挡板3在第一弹簧18的弹力作用下，自动向上伸出导槽17开口，在卡块32移动到上方卡孔19的时候，所述第二弹簧33作用下使得卡块32卡进卡孔19，将挡板3固定，操作便捷。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
