一种用于电子产品生产的防静电推车的制作方法

本实用新型属于电子产品生产应用技术领域，具体涉及一种用于电子产品生产的防静电推车，适用于对电子产品的成品、各种配件等进行精准、稳定、安全、高效的储藏和安全的运输作业。

背景技术：

在电子产品的生产中，常常需要对生产的成品或产品组装配件进行储藏或运输，当前一般需要采用框架进行储藏或通过人工搬运的方式将框架移动至适当的位置，一方面长期作业后存在疲劳的现象，搬运工作效率低且框架储料量少，同时搬运中也存在脱手的现象对搬运工人本身造成伤害，造成成品的损耗率、返工率直线上升，另一方面其无法依需需要对整体结构进行快速的移动，且不能完成快速的卸料作业，已不能满足现有电子成品或生产配件的精准、稳定、高效的储藏生产使用需求，而这是当前所亟待解决的。

因此，基于上述问题，本实用新型提供一种用于电子产品生产的防静电推车。

技术实现要素：

实用新型目的：本实用新型的目的是提供一种用于电子产品生产的防静电推车，能对电子成品或组装配件进行精准、稳定、安全、高效的储藏和防静电作业，增加的圆形挡圈结构，实现室外的安全运输作业（保护遮挡作用），储藏效率高且输送作业稳定、保证操作人员的安全，且能依据需要进行快速的移动，提高生产效率，同时整体结构设计合理，降低了生产成本、提高了经济效益，适用范围广。

技术方案：本实用新型提供一种用于电子产品生产的防静电推车，由底板，及设置底板底部四角的万向轮，及设置在底板一端的竖支撑板，及设置在竖支撑板上的手推板，及对称设置在底板两侧的第一辅助竖支撑板、第二辅助竖支撑板，及与第一辅助竖支撑板、第二辅助竖支撑板相配合使用的储料组件，及设置在底板上且与储料组件相配合使用的卸料组件组成；所述储料组件，包括分别设置在第一辅助竖支撑板、第二辅助竖支撑板内且相配合使用的一组第一轴承、一组第二轴承、一组第三轴承、一组第四轴承，及分别与一组第一轴承、一组第二轴承、一组第三轴承、一组第四轴承相配合使用的第一储料板、第二储料板、第三储料板、第四储料板，及分别设置在第一储料板、第二储料板、第三储料板、第四储料板两端内的一组第一内螺纹连接孔、一组第二内螺纹连接孔、一组第三内螺纹连接孔、一组第四内螺纹连接孔，其中，第一储料板、第二储料板、第三储料板、第四储料板与一组第一内螺纹连接孔、一组第二内螺纹连接孔、一组第三内螺纹连接孔、一组第四内螺纹连接孔之间分别利用一组第一螺栓、一组第二螺栓、一组第三螺栓、一组第四螺栓连接，及分别与第一储料板、第二储料板、第三储料板、第四储料板一端连接的连接板，及设置在连接板一侧的U形连接耳板；所述卸料组件，包括设置在底板上且与U形连接耳板相配合使用的驱动气缸，其中，驱动气缸与U形连接耳板之间通过辅助螺栓连接。

本技术方案的，所述用于电子产品生产的防静电推车，还包括两端分别与第一辅助竖支撑板、第二辅助竖支撑板顶端连接的辅助横连接板，及与辅助横连接板连接的竖支撑连接杆，及设置在竖支撑连接杆端部的连接套，及与连接套相配合使用的圆形挡圈，其中，辅助横连接板上设置有与竖支撑连接杆相配合使用的内螺纹辅助连接孔。

本技术方案的，所述用于电子产品生产的防静电推车，还包括分别设置在第一储料板、第二储料板、第三储料板、第四储料板、底板内的第一辅助防静电储物盘、第二辅助防静电储物盘、第三辅助防静电储物盘、第四辅助防静电储物盘、第五辅助防静电储物盘。

本技术方案的，所述第一辅助防静电储物盘、第二辅助防静电储物盘、第三辅助防静电储物盘、第四辅助防静电储物盘分别为防静电有机玻璃板结构或防静电PVC板结构或防静电PC板结构或防静电尼龙板结构。

与现有技术相比，本实用新型的一种用于电子产品生产的防静电推车的有益效果在于：能对电子成品或组装配件进行精准、稳定、安全、高效的储藏和防静电作业，增加的圆形挡圈结构，实现室外的安全运输作业（保护遮挡作用），储藏效率高且输送作业稳定、保证操作人员的安全，且能依据需要进行快速的移动，提高生产效率，同时整体结构设计合理，降低了生产成本、提高了经济效益，适用范围广。

附图说明

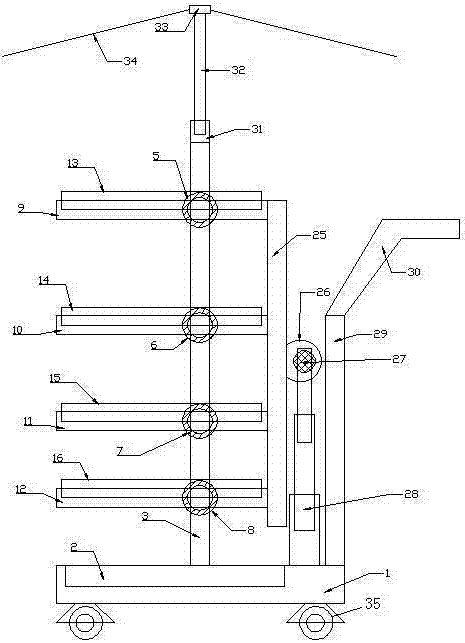

图1是本实用新型的一种用于电子产品生产的防静电推车的结构示意图；

图2是本实用新型的一种用于电子产品生产的防静电推车的左视部分结构示意图；

其中，图中序号标注如下：1-底板、2-第五辅助防静电储物盘、3-第一辅助竖支撑板、4-第二辅助竖支撑板、5-第一轴承、6-第二轴承、7-第三轴承、8-第四轴承、9-第一储料板、10-第二储料板、11-第三储料板、12-第四储料板、13-第一辅助防静电储物盘、14-第二辅助防静电储物盘、15-第三辅助防静电储物盘、16-第四辅助防静电储物盘、17-第一螺栓、18-第二螺栓、19-第三螺栓、20-第四螺栓、21-第一内螺纹连接孔、22-第二内螺纹连接孔、23-第三内螺纹连接孔、24-第四内螺纹连接孔、25-连接板、26-U形连接耳板、27-辅助螺栓、28-驱动气缸、29-竖支撑板、30-手推板、31-辅助横连接板、32-竖支撑连接杆、33-连接套、34-圆形挡圈、35-万向轮。

具体实施方式

下面结合附图和具体实施例，进一步阐明本实用新型。

实施例

如图1和图2所示的一种用于电子产品生产的防静电推车，由底板1，及设置底板1底部四角的万向轮35，及设置在底板1一端的竖支撑板29，及设置在竖支撑板29上的手推板30，及对称设置在底板1两侧的第一辅助竖支撑板3、第二辅助竖支撑板4，及与第一辅助竖支撑板3、第二辅助竖支撑板4相配合使用的储料组件，及设置在底板1上且与储料组件相配合使用的卸料组件组成；储料组件，包括分别设置在第一辅助竖支撑板3、第二辅助竖支撑板4内且相配合使用的一组第一轴承5、一组第二轴承6、一组第三轴承7、一组第四轴承8，及分别与一组第一轴承5、一组第二轴承6、一组第三轴承7、一组第四轴承8相配合使用的第一储料板9、第二储料板10、第三储料板11、第四储料板12，及分别设置在第一储料板9、第二储料板10、第三储料板11、第四储料板12两端内的一组第一内螺纹连接孔21、一组第二内螺纹连接孔22、一组第三内螺纹连接孔23、一组第四内螺纹连接孔24，其中，第一储料板9、第二储料板10、第三储料板11、第四储料板12与一组第一内螺纹连接孔21、一组第二内螺纹连接孔22、一组第三内螺纹连接孔23、一组第四内螺纹连接孔24之间分别利用一组第一螺栓17、一组第二螺栓18、一组第三螺栓19、一组第四螺栓20连接，及分别与第一储料板9、第二储料板10、第三储料板11、第四储料板12一端连接的连接板25，及设置在连接板25一侧的U形连接耳板26；卸料组件，包括设置在底板1上且与U形连接耳板26相配合使用的驱动气缸28，其中，驱动气缸28与U形连接耳板26之间通过辅助螺栓27连接。

进一步优选的，所述用于电子产品生产的防静电推车，还包括两端分别与第一辅助竖支撑板3、第二辅助竖支撑板4顶端连接的辅助横连接板31，及与辅助横连接板31连接的竖支撑连接杆32，及设置在竖支撑连接杆32端部的连接套33，及与连接套33相配合使用的圆形挡圈34，其中，辅助横连接板31上设置有与竖支撑连接杆32相配合使用的内螺纹辅助连接孔；及所述用于电子产品生产的防静电推车，还包括分别设置在第一储料板9、第二储料板10、第三储料板11、第四储料板12、底板1内的第一辅助防静电储物盘13、第二辅助防静电储物盘14、第三辅助防静电储物盘15、第四辅助防静电储物盘16、第五辅助防静电储物盘2；及所述第一辅助防静电储物盘13、第二辅助防静电储物盘14、第三辅助防静电储物盘15、第四辅助防静电储物盘16分别为防静电有机玻璃板结构或防静电PVC板结构或防静电PC板结构或防静电尼龙板结构。

本结构的用于电子产品生产的防静电推车，能对电子成品或组装配件进行精准、稳定、安全、高效的储藏和防静电作业，增加的圆形挡圈结构，实现室外的安全运输作业（保护遮挡作用），储藏效率高且输送作业稳定、保证操作人员的安全，且能依据需要进行快速的移动，提高生产效率，同时整体结构设计合理，降低了生产成本、提高了经济效益，适用范围广。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进，这些改进也应视为本实用新型的保护范围。
