一种定量单向传输装置的制作方法

本实用新型涉及传输装置技术领域，具体为一种定量单向传输装置。

背景技术：

被运送肥料装在与牵引件连结在一起的承载构件内，或直接装在牵引件如输送带上，牵引件绕过各滚筒或链轮首尾相连，形成包含运送物料的有载分支和不运送物料的无载分支的闭合环路，应用牵引件的持续活动输送物料，在肥料包装的过程中需要用到定量单向传输装置。

经检索，专利公告号为cn208326254u公开了一种干粉定量传输装置，包括进料斗、定量装置和传送带，所述进料斗内设有松料杆，进料斗底端开设有第一开口，第一开口下方设有定量装置。

现有的定量单向传输装置存在的缺陷是：

1、在对肥料包装的过程中不方便对肥料进行预先出杂，影响产品的质量；

2、操作复杂，不方便工作人员进行使用，影响工作的效率，为此我们提出一种定量单向传输装置来解决现有的问题。

技术实现要素：

本实用新型的目的在于提供一种定量单向传输装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种定量单向传输装置，包括筛分箱、输送机和支撑组件，所述支撑组件的内部固定设置有存放箱，所述支撑组件的一侧固定安装有可编程定值控制器，所述支撑组件的顶部固定安装有输送机，所述输送机的一端固定安装有电机，所述输送机的顶部固定安装有定量组件，所述定量组件的顶部固定设置有筛分箱，所述筛分箱的底部固定安装有电动蝶阀，所述筛分箱的顶部固定设置有料斗。

优选的，所述料斗的底部等距安装有支撑杆，所以料斗的底部固定设置有注料口。

优选的，所述筛分箱的内部固定设置有筛网，所述筛分箱的一侧固定设置有出杂管。

优选的，所述定量组件包括支撑板的顶部等距安装有称重传感器，称重传感器的顶部固定安装有挂架。

优选的，所述存放箱表面的两侧皆通过铰链活动安装有门体，门体的表面固定安装有把手。

优选的，所述支撑组件包括底座，底座底部的两侧皆固定安装有防滑支座，底座的顶部等距安装有支柱。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过在定量组件的顶部设置有筛分箱，能够利用筛网将肥料进行过滤，大颗粒杂质通过出杂管导出筛分箱的外部，再利用外接收集箱进行收集，方便工作人员进行处理，提高肥料的质量。

2、本实用新型通过在输送机的顶部固定安装有定量组件，能够先利用挂架将包装袋进行悬挂，接着利用称重传感器将质量信号转变为可测量的电信号输出，操作简单。

3、本实用新型通过在筛分箱的顶部固定设置有料斗，先利用料斗将肥料注入，接着利用注料口将肥料注入筛分箱的内部，方便工作人员对肥料进行处理。

4、本实用新型通过在支撑组件的内部固定设置有存放箱，能够利用存放箱对定位传输用辅助工具进行存放，方便工作人员利用把手打开门体对辅助工具进行取用。

5、本实用新型通过安装有支撑组件，能够利用防滑支座底部设置的防滑纹来增加本装置与地面的摩擦力，防止本装置发生侧滑，从而提高本装置的稳定性。

附图说明

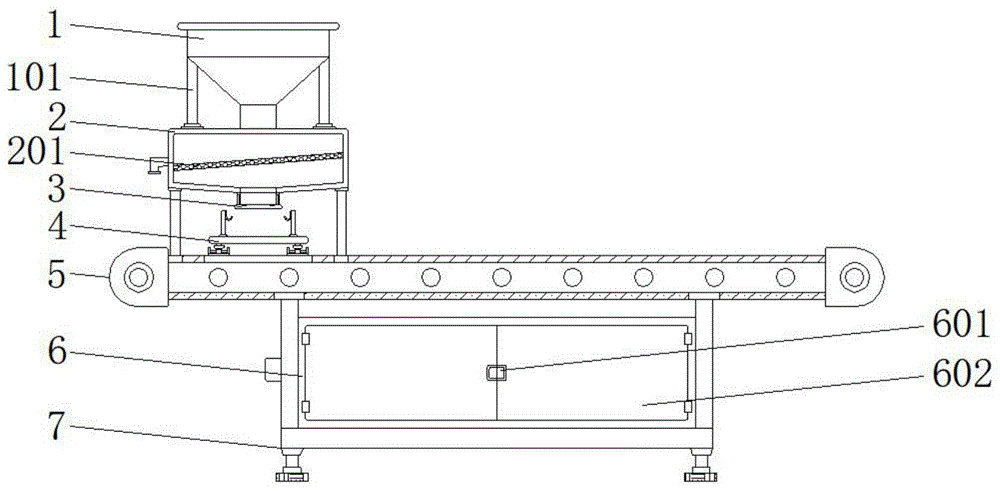

图1为本实用新型的结构示意图；

图2为本实用新型的侧视图；

图3为本实用新型的定量组件局部结构示意图。

图中：1、料斗；101、支撑杆；102、注料口；2、筛分箱；201、筛网；202、出杂管；3、电动蝶阀；4、定量组件；401、挂架；402、支撑板；403、称重传感器；5、输送机；6、存放箱；601、把手；602、门体；7、支撑组件；701、支柱；702、底座；703、防滑支座；8、电机；9、可编程定值控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，本实用新型提供的一种实施例：一种定量单向传输装置，包括筛分箱2、输送机5和支撑组件7，支撑组件7的内部固定设置有存放箱6，存放箱6能够利用存放箱6对定位传输用辅助工具进行存放，方便工作人员利用把手601打开门体602对辅助工具进行取用，支撑组件7能够利用防滑支座703底部设置的防滑纹来增加本装置与地面的摩擦力，防止本装置发生侧滑，从而提高本装置的稳定性，支撑组件7的一侧固定安装有可编程定值控制器9，可编程定值控制器9通过导线与外接电源进行电性连接，该可编程定值控制器9的型号可为plac-5103可编程定值控制器，可编程定值控制器9是针对定值行业设计的一种专用定值控制仪表，具备精度高、性能稳定、操作简便、通用性强等特点，用于化工、水泥、冶金、建材、粮食等需要进行定值控制、简单配料、重量分检、减量控制等场合，支撑组件7的顶部固定安装有输送机5，输送机5的一端固定安装有电机8，电机8通过导线与外接电源进行电性连接，该电机8的型号可为y-160m2-2电机，电机8依据电磁感应定律实现电能转换或传递的一种电磁装置，它的主要作用是产生驱动转矩，作为本装置的动力源，能够带动输送机5进行工作，从而带动肥料进行移动，提高工作的效率，输送机5的顶部固定安装有定量组件4，定量组件4能够先利用挂架401将包装袋进行悬挂，接着利用称重传感器403将质量信号转变为可测量的电信号输出，称重传感器403通过导线与可编程定值控制器9进行电性连接，该称重传感器403的型号可为nhs-a-1t称重传感器，称重传感器403实际上是一种将质量信号转变为可测量的电信号输出的装置，用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器403至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性，定量组件4的顶部固定设置有筛分箱2，筛分箱2能够利用筛网201将肥料进行过滤，大颗粒杂质通过出杂管202导出筛分箱2的外部，再利用外接收集箱进行收集，方便工作人员进行处理，提高肥料的质量，筛分箱2的底部固定安装有电动蝶阀3，电动蝶阀3通过导线与外接控制器进行电性连接，该电动蝶阀3的型号可为d943h-10c电动蝶阀，能够利用电动蝶阀3控制肥料的流动，方便工作人员进行操作，筛分箱2的顶部固定设置有料斗1，当本装置进行工作时，先利用料斗1将肥料注入，接着利用注料口102将肥料注入筛分箱2的内部，方便工作人员对肥料进行处理。

进一步，料斗1的底部等距安装有支撑杆101，所以料斗1的底部固定设置有注料口102，当本装置进行工作时，先利用料斗1将肥料注入，接着利用注料口102将肥料注入筛分箱2的内部，方便工作人员对肥料进行处理。

进一步，筛分箱2的内部固定设置有筛网201，筛分箱2的一侧固定设置有出杂管202，当本装置进行工作时，能够利用筛网201将肥料进行过滤，大颗粒杂质通过出杂管202导出筛分箱2的外部，再利用外接收集箱进行收集，方便工作人员进行处理，提高肥料的质量。

进一步，定量组件4包括支撑板402的顶部等距安装有称重传感器403，称重传感器403的顶部固定安装有挂架401，当本装置进行工作时，能够先利用挂架401将包装袋进行悬挂，接着利用称重传感器403将质量信号转变为可测量的电信号输出。

进一步，存放箱6表面的两侧皆通过铰链活动安装有门体602，门体602的表面固定安装有把手601，当本装置进行工作时，能够利用存放箱6对定位传输用辅助工具进行存放，方便工作人员利用把手601打开门体602对辅助工具进行取用。

进一步，支撑组件7包括底座702，底座702底部的两侧皆固定安装有防滑支座703，底座702的顶部等距安装有支柱701，当本装置进行工作时，能够利用防滑支座703底部设置的防滑纹来增加本装置与地面的摩擦力，防止本装置发生侧滑，从而提高本装置的稳定性。

工作原理：使用本装置前，使用人员先对装置进行检测，确认没有问题后，使用时，先利用料斗1将肥料注入，接着利用注料口102将肥料注入筛分箱2的内部，方便工作人员对肥料进行处理，接着利用筛网201将肥料进行过滤，大颗粒杂质通过出杂管202导出筛分箱2的外部，再利用外接收集箱进行收集，方便工作人员进行处理，提高肥料的质量，然后利用挂架401将包装袋进行悬挂，接着利用称重传感器403将质量信号转变为可测量的电信号输出，然后利用电动蝶阀3控制肥料的流动，方便工作人员进行操作，最后利用电机8带动输送机5进行工作，从而带动肥料进行移动，提高工作的效率。
