一种用于3D打印机的可拆卸直线Y轴滑动组件的制作方法

本实用新型涉及一种3D打印设备领域，具体为一种用于3D打印机的可拆卸直线Y轴滑动组件。

背景技术：

3D打印机是一种可以在电脑控制下，将树脂材料制成立体物品的机床。3D打印机工作时，一边加热融化细树脂线一边从打印头输出。在3D打印机里，通常使用一体成形的Y轴滑动组件的来控制打印头的方向。

在3D打印机长时间工作后，往往滑动组件会出现损坏，此时如果不及时更换或者修理滑动组件，会影响滑动组件控制打印头方向的稳定性，所以需要对滑动组件及时进行修理或更换。在更换滑动组件或者修理滑动组件之前，需要将3D打印机整机逐一进行拆卸，直至露出底架，然后拆卸X轴滑动组件和Z轴滑动组件，最后才能露出Y轴滑动组件，且Y轴滑动组件固定在底座上，修理过程中非常不便，拆卸零件会浪费大量时间。

技术实现要素：

本实用新型的目的在于提供一种用于3D打印机的可拆卸直线Y轴滑动组件。这种用于3D打印机的可拆卸直线Y轴滑动组件具有易拆卸组装方便的优点。

为实现上述目的，本实用新型提供如下技术方案:

一种用于3D打印机的可拆卸直线Y轴滑动组件，包括固定块、滑动杆、固定架和移动机构,所述固定块包括用于和打印机顶板固定的固定面，固定面设有螺纹孔；所述固定块有两块，所述固定块将滑动杆两端固定，所述滑动杆上连接有控制X轴滑动组件滑动的固定架；所述移动机构包括滑轮、传送带和同驱动机构连接转动的连接轴，所述滑轮和传送带相连接，滑轮转动连接在固定块 上。

该Y轴滑动组件还在固定面上设有螺纹孔，使得固定块和底架可拆卸连接。在拆卸时，只需要将螺栓拧开即可将整个滑动组件全部更换或者修理，操作方便容易且用时短。

该Y轴滑动组件移动机构上还包括同驱动机构连接转动的连接轴，该连接轴直接与电机相连接，既可以充分利用电能，也使得该滑动组件结构更加简单，在拆卸时更加方便迅速。

作为优选，所述固定面为平整的光滑面。将固定面设置成光滑的平面可以使得固定块和底架更加贴合，同时光滑面可以在拆卸时更加容易、迅速，防止固定面因积污垢和底座粘合在一起，给拆卸造成麻烦。

作为优选，所述凹槽上设有齿面且与传送带相适配，传送带为齿轮带。凹槽起到一个限位的作用，使传送带不会在滑轮上偏移预设位置，从而打印出来的产品更加精确；使用齿轮带可以使其与滑轮之间的转动更加稳定，不容易发生打滑，使得打印头稳定输出，从而提高了产品打印的精度。

作为优选，所述螺纹孔有四个。该Y轴滑动组件在固定块底端设置有四个螺纹孔可以使直线Y轴滑动组件和底架螺接更加牢固。同时，拆卸时只需拧开四个螺栓就可以将该滑动组件和底架分开，达到易拆卸、快拆卸的效果。

作为优选，所述连接轴呈圆柱形。圆柱形连接轴和大部分电机更加适配，使用范围更加广泛。

与现有技术相比，采用了上述技术方案的用于3D打印机的可拆卸直线Y轴滑动组件，具有如下有益效果：

本实用新型在固定面上设有螺纹孔，使得固定块和底架可拆卸连接。在拆卸时，只需要将螺栓拧开即可将整个滑动组件全部更换或者修理，操作方便容 易且用时短。

本实用新型移动机构上还包括同驱动机构连接转动的连接轴，该连接轴直接与电机相连接，既可以充分利用电能，也使得该滑动组件结构更加简单，在拆卸时更加方便迅速。

附图说明

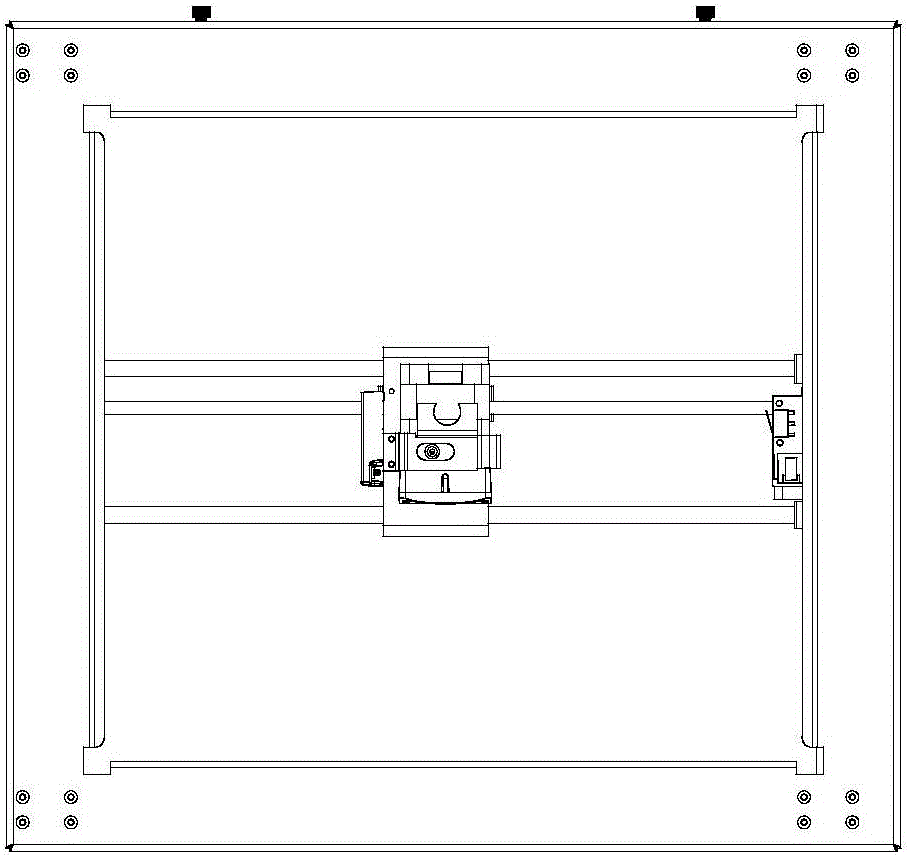

图1为本实施例中用于3D打印机的Y轴滑动组件使用状态图；

图2为本实施例中图1的后视图；

图3为本实施例中为图1的主视图；

图4为本实施例中图3中A-A截面图；

图5为本实施例中图1的后视图；

图6为本实施例中图5的B-B截面图；

图7为本实施例中用于3D打印机的Y轴滑动组件结构示意图；

图8为本实施例中用于3D打印机的Y轴滑动组件结构示意图。

图中：1、螺纹孔，2、固定块，21、传送带，22、滑动杆，23、滑轮，231、凹槽，4、固定面。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图8，本实用新型提供一种技术方案：

如图1至图2所示，该Y轴滑动组件上的连接轴直接和电机相连，X轴滑动 组件通过固定架和Y轴滑动组件相连接，且由Y轴滑动组件上的移动装置带动X轴滑动组件运动和Z轴滑动组件运动，从而达到生产立体产品的效果。

如图3至图6所示，固定块内侧设有滑轮23，滑轮23上设有凹槽231，凹槽231可以防止传送带21偏移预设位置，使3D打印机在打印的时候精准度更高；该凹槽231和传送带21上还设置了相适配的且带有倒角的凸肋。这样的设计使传送带21和滑轮23之间不会发生打滑，进一步提高了应用该Y轴滑动组件的3D打印机打印精准度。

如图7至图8所示，当3D打印机使用时间过长时，需要对滑动组件进行拆卸清洗。因X轴滑动组件通过固定架和Y轴滑动组件相连接，Z轴滑动组件和Y轴滑动组件升降连接，使得当我们拧开固定面4上的螺栓时，就可以将整个滑动组件全部拆卸进行更换或者修理。整个过程方便、简单、用时省，大大提高了生产效率。

使用原理：当应用本实用新型的3D打印机长时间使用以后，打印材料往往还会附着在该直线Y轴滑动组件上。需要拆卸进行修理或者更换时，将固定块2和底架连接处的螺栓拧开，拧开后将滑轮23上的圆柱形凸部从电机上拔出，即可将滑动组件整个取出进行更换或者修理，操作简便、快捷。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
