一种吸顶式空气净化器的制作方法

本实用新型涉及一种空气净化器，尤其涉及一种吸顶式空气净化器。

背景技术：

空气净化器又称“空气清洁器”、空气清新机、净化器，是指能够吸附、分解或转化各种空气污染物（一般包括PM2.5、粉尘、花粉、异味、甲醛之类的装修污染、细菌、过敏原等），有效提高空气清洁度的产品，主要分为家用 、商用、工业、楼宇。

空气净化器中有多种不同的技术和介质，使它能够向用户提供清洁和安全的空气。常用的空气净化技术有：吸附技术、负（正）离子技术、催化技术、光触媒技术、超结构光矿化技术、HEPA高效过滤技术、静电集尘技术等。材料技术主要有：光触媒、活性炭、合成纤维、HEAP高效材料和负离子发生器等。现有的空气净化器多采为复合型，即同时采用了多种净化技术和材料介质。如何减少噪音，减少内部漩涡气流的产生与能量损耗，并提高出风量一直是本领域关注的技术热点。

技术实现要素：

本实用新型所要解决的技术问题是提供一种吸顶式空气净化器，旋转更稳定，产生更少噪音，并能够大大减少内部漩涡气流的产生与能量损耗，提高出风量。

本实用新型为解决上述技术问题而采用的技术方案是提供一种吸顶式空气净化器，包括吸顶机箱体和通风面板，其中，所述吸顶机箱体内依次设置有电动机、风扇、导流框和离子箱，所述风扇为七叶风扇，所述离子箱安装在离子箱架上，所述导流框固定在离子箱架下方，所述离子箱的出风口正对通风面板。

上述的吸顶式空气净化器，其中，所述离子箱内设有初效过滤网和驻极体静电中效过滤网，所述初效过滤网和驻极体静电中效过滤网之间设置有静电离子极板和活性炭层。

上述的吸顶式空气净化器，其中，所述吸顶机箱体框架外侧底部焊接加强筋，所述离子箱架焊接在吸顶机箱体框架内侧侧边，所述导流框通过螺丝螺母固定在离子箱架下方。

上述的吸顶式空气净化器，其中，所述风扇共有7个叶片，所述叶片环绕中心旋转轴均匀分布。

本实用新型对比现有技术有如下的有益效果：本实用新型提供的吸顶式空气净化器，采用七叶风扇旋转更稳定，产生更少噪音；通过设置导流框隔绝进、出两段空气流，从而大大减少了内部漩涡气流的产生与能量损耗，提高出风量。

附图说明

图1为本实用新型吸顶式空气净化器结构示意图；

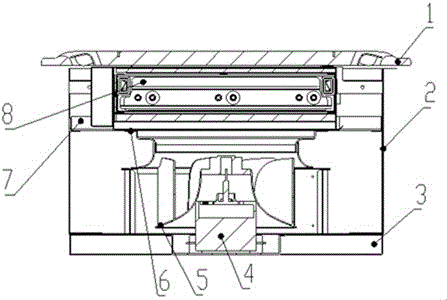

图2为本实用新型吸顶式空气净化器剖面结构示意图；

图3为本实用新型吸顶式空气净化器的离子箱结构示意图；

图4为本实用新型吸顶式空气净化器的离子箱剖面结构示意图；

图5为图3中B处的放大示意图；

图6为本实用新型吸顶式空气净化器的风扇结构示意图。

图中：

1面板 2 吸顶机箱体 3 加强筋

4 电动机 5 风扇 6 导流框

7 离子箱架 8 离子箱 51 叶片

52 中心旋转轴 81 静电离子极板 82 初效过滤网

83 活性炭层 84 驻极体静电中效过滤网 85 大负极板

86 正极板 87 小负极板 88 卡件

具体实施方式

下面结合附图和实施例对本实用新型作进一步的描述。

图1为本实用新型吸顶式空气净化器结构示意图；图2为本实用新型吸顶式空气净化器剖面结构示意图。

请参见图1和图2，本实用新型提供的吸顶式空气净化器，包括吸顶机箱体2和通风面板1，其中，所述吸顶机箱体2内依次设置有电动机4、风扇5、导流框6和离子箱8，所述风扇5为七叶风扇，所述离子箱8安装在离子箱架7上，所述导流框6固定在离子箱架7下方，所述离子箱8的出风口正对通风面板1。

图3为本实用新型吸顶式空气净化器的离子箱结构示意图；图4为本实用新型吸顶式空气净化器的离子箱剖面结构示意图。

请继续参见图3和图4，本实用新型提供的吸顶式空气净化器，其中，所述离子箱8内设有初效过滤网82和驻极体静电中效过滤网84，所述初效过滤网82和驻极体静电中效过滤网84之间设置有静电离子极板81和活性炭层83，如图5所示，具体包括大负极板85、正极板86、小负极板87和卡件88。

本实用新型提供的吸顶式空气净化器，所述吸顶机箱体2框架外侧底部焊接加强筋3，所述离子箱架7焊接在吸顶机箱体2框架内侧侧边，所述导流框6通过螺丝螺母固定在离子箱架7下方。所述七叶风扇5共有7个叶片51，所述叶片51环绕中心旋转轴52均匀分布，如图6所示。

本实用新型提供的吸顶式空气净化器，使用七叶风扇，使得其在相同电机功率驱动时，能够旋转更稳定，产生更少噪音；导流框6针对吸顶式空气净化器运行时，机器内部的漩涡气流而设计。动力系统将外界空气吸入后，导流板隔绝了进、出两段空气流，大大减少了内部漩涡气流的产生与能量损耗，从而得到出风量提高的效果。

本实用新型提供的吸顶式空气净化器，具体零部件安装过程如下：1、框架外侧底部焊接加强筋，内侧侧边焊接离子箱架；2、框架内侧底部机械螺丝螺母固定电动机；3、电动机上方螺丝套入风机，加垫片、弹簧片、螺母固定；4、离子箱架下方机械螺丝螺母固定导流框；5、离子箱塞入离子箱架，并且使用自攻螺丝固定旋杆以防止离子箱掉落；6、盖上盖板，机械螺丝固定。

虽然本实用新型已以较佳实施例揭示如上，然其并非用以限定本实用新型，任何本领域技术人员，在不脱离本实用新型的精神和范围内，当可作些许的修改和完善，因此本实用新型的保护范围当以权利要求书所界定的为准。
