一种新风空调机的制作方法

本实用新型属于空调技术领域，涉及一种新风空调机。

背景技术：

当前随着工业的发展，空气的污染度较高，人们对于室内空气质量越来越重视，特别是某些密闭空间、空气流通不畅的地方(比如厨房、浴室、卧室、棋牌室等)需要保持流畅的空气疏通，因此促使了市场上新风机的诞生。

而现有技术中的新风机，例如中国专利文献资料公开了JZK型直流式热管热回收空调机组,[申请号：201020692173.1；授权公告号：CN202066128U]，该机组采用组合式空调机组箱体，机组内有箱体，在机组回风侧有直流回风段和排风机段，回风和新风之间放置热管换热器，新风侧有新风过滤段、检修段和空气加热、表冷段，然后是加湿段和送风段；新风和排风之间用隔板分开，这个机组置于槽钢底架之上，各工作段可整体制作或分开制作后在使用现场拼接，拼接的接触面粘有密封条，各段之间用螺栓连接，机组设有检修门。

该种结构的新风机适用于空气污染较为严重的场所，而且该种结构的新风机的空调机组是拼接的，管路较长，结构较为复杂，通风速度慢，该种结构的新风机应用到厨房、浴室、卧室和棋牌室等生活娱乐场所时，效果较差，室内的人们几乎感受不到新风，室内人们的舒适度较低。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提出了一种新风空调机，解决的技术问题是如何提高新风空调机向室内供风的速度。

本实用新型的目的可通过下列技术方案来实现：一种新风空调机，包括内机和外机，所述内机包括壳体，其特征在于，所述壳体中具有空腔，所述空腔分隔成互不连通的进风腔和出风腔，所述进风腔的背面具有第一进风口，所述进风腔的正面具有第一出风孔，所述第一进风口处安装有第一热交换器，且所述第一热交换器靠近壳体的背面，所述第一热交换器与第一出风孔之间设有进风机，所述进风机工作能将室内和室外或者室外的空气通过第一进风口吸入到进风腔中并从第一出风孔排入到室内，所述出风腔的背面具有第二出风孔，所述出风腔的正面具有第二进风口，所述第二进风口处安装有第二热交换器，所述第二热交换器靠近壳体的正面，所述第二热交换器与第二出风孔之间具有出风机，所述出风机工作能将室内的空气通过第二进风口吸入到出风腔中并从第二出风孔排出到室外，所述第一热交换器和第二热交换器均与外机相连，所述外机能使第一热交换器制冷和第二热交换器制热，或者使第一热交换器制热和第二热交换器制冷。

本新风空调机安装在室内，壳体的背面与室内的墙体之间具有间隙，第一进风口正对墙体上的通风孔，第二出风孔通过外接通风管穿过墙体与室外相连。当室外空气温度适中时，第一热交换器和第二热交换器均不工作，进风机和出风机工作，进风机将室外的空气和部分室内的空气通过第一进风口吸入到进风腔中，然后将该部分空气从第一出风孔送入到室内，出风机将室内浑浊的空气通过第二进风口吸入到出风腔中，然后将该部分空气从第二出风孔排出到室外，对室内完成换气，使室内的空气保持清新，提高室内人们的舒适性；当室外空气温度较高时，第一热交换器制冷，第二热交换器制热，空气的流动方向跟上述一致，第一热交换器对进入到进风腔中的空气进行制冷，使进入到室内的空气清新的同时温度相对较低，提高室内人们的舒适性，而且从室内排出的温度相对较低的空气对第二热交换器进行散热降温，散热效果好；当室外的空气温度较低时，第一热交换器制热，第二热交换器制冷，空气的流动方向跟上述一致，第一热交换器对进入到进风腔中的空气进行制热，使进入到室内的空气清新的同时温度相对较暖和，提高室内人们的舒适性，而且从室内排出的温度相对较高的空气与第二热交换器混合，使排出的气体的温度较低，起到环保的作用，当第一进风口通过外接管子与室外相连通时，第一进风口吸收的空气全部为室外的空气。本新风空调机内机的体积较小，第一进风口和第一出风孔之间的距离较短，第二进风口和第二出风孔之间的距离较短，而且第一热交换器靠近壳体的背面，第二热交换器靠近壳体的正面，使进入到室内的新风流动的管路短，流动速度快，换气效率高，从而使室内的人们感觉到新风的进入，提高人们的舒适性，本新风空调机特别适合应用于厨房、浴室、卧室、棋牌室、医院和办公室等生活娱乐工作场所。

在上述的一种新风空调机中，所述第一进风口的面积大于第一出风孔的面积，所述第二进风口面积大于第二出风孔的面积。第一进风口的面积大于第一出风孔的面积，使室内和室外或者室外的空气能更多、更快的进入到进风腔中，使第一出风孔排入的空气的流速快，从而使第一出风孔吹出的新风能吹到更远的地方，从而提高室内换气、制冷、制热的效率，提高室内人们的舒适度，第二进风口的面积大于第二出风孔的面积，使室内浑浊的空气能够更多、更快的进入到出风腔中，使第二出风孔排出的浑浊的空气的流速快，从而使第二出风孔吹出的浑浊的空气能吹到更远的地方，使该浑浊的空气不会再次从墙体的通风孔进入到室内，提高室内换气、制冷、制热的效率，提高室内人们的舒适度。

在上述的一种新风空调机中，所述壳体呈长方体状，所述第一进风口和第二进风口对角设置，所述第一出风孔和第二出风孔对角设置。壳体呈长方体状，可以将本新风空调机安装在室内顶部的角落处，与室内的墙体结构相匹配，占据的空间小，而且对角设置，可以有效的减少壳体所需要的体积，使新风进入的管路短，安装时占据的空间小，同时提高换风效率。

在上述的一种新风空调机中，上述进风机和出风机均呈沿轴向贯穿的筒状结构，所述进风机的圆柱面上开孔与第一出风孔相连通，所述出风机的圆柱面上开孔与第二出风孔相连通。进入到进风腔中的空气从进风机的两侧进入到进风机中，然后从第一出风孔排入到室内，该种结构，延长进风腔中的空气与第一热交换器的接触时间，提高制冷、制热效果，出风机处的原理跟进风机的原理一致。

在上述的一种新风空调机中，所述外机包括压缩机，所述压缩机通过连接管分别与第一热交换器和第二热交换器相连，所述连接管上设有四通阀，所述四通阀切换连接管的管路来控制第一热交换器和第二热交换器的制冷或者制热。通过四通阀切换管路，从而改变第一热交换器和第二热交换器的制冷或者制热，结构简单。

在上述的一种新风空调机中，所述壳体的底部具有第一排水槽和第二排水槽，所述第一排水槽位于第一热交换器和进风机的正下方，所述第二排水槽位于第二热交换器和出风机的正下方。第一热交换器和第二热交换器在制冷时会产生部分的水，水流到第一排水槽和第二排水槽中，第一排水槽和第二排水槽起到盛水的作用，使水不会滴落，使本新风空调机不会出现漏水的情况。

在上述的一种新风空调机中，所述壳体外的底部边沿处具有第一出水管和第二出水管，所述第一出水管与第一排水槽相连通，所述第二出水管与第二排水槽相连通。第一出水管和第二出水管均起到排水的作用，第一出水管和第二出水管分别将第一排水槽和第二排水槽中的水及时的排出，使本新风空调机不会出现漏水的情况。

在上述的一种新风空调机中，所述进风腔和出风腔之间设有隔温层。进风腔和出风腔中的空气的温度是不同的，通过设置隔温层，使进风腔和出风腔中的空气不会发生热交换，从而提高室内制冷或者制热的效率。

在上述的一种新风空调机中，所述出风腔中通过隔板隔出设备腔，所述出风腔和设备腔互不连通。设备腔中用来安装本新风空调机中的一些零部件，设备腔和出风腔互不连通，出风腔中的冷气或者热气不会影响到设备腔中的零部件，提高使用寿命。

在上述的一种新风空调机中，所述第一出风孔处外接有进风管道。进风管道延长第一出风孔的长度，使第一出风孔中排入的空气能进入到室内合适的位置，从而提高室内空气换气的效率。

在上述的一种新风空调机中，所述壳体的底部固连有支撑杆，所述支撑杆的顶部穿过壳体的顶部，所述支撑杆位于壳体内的两端部处。支撑杆用来提高壳体的强度。

与现有技术相比，本实用新型提供的新风空调机具有以下优点：

1、本新风空调机根据实际需要可以当做新风机使用，来对室内的空气进行更换，使室内的空气保持清新，也可以当做空调使用，在当做空调使用的同时具有新风机的功能，对室内的空气进行更换保持室内空气清新的同时使室内保持在合适的温度，提高室内人们的舒适度。

2、本新风空调机壳体中的零部件较少，通过合理的分隔设置，使室内、室外的空气能进行合理、高效的循环，而且壳体体积较小，通风的管路较短，本新风空调机送风的速度快，换风量大，使室内的人们能够感受到室外新风的进入，提高室内人们的舒适度。

3、本新风空调机包括内机和外机，内机安装在室内，外机安装在室外，压缩机安装在外机中，即压缩机产生的噪声是位于室外的，不会影响到室内的人们，从而提高室内人们的舒适度。

4、本新风空调机在安装时，壳体的背面与墙体之间具有间隙，第一进风口中吸入的气体包括室外的气体和部分室内的气体，该种气体的进入方式，可以有效的降低本新风空调机所需要的功率，具有省电的优点。

附图说明

图1是本新风空调机的整体结构示意图。

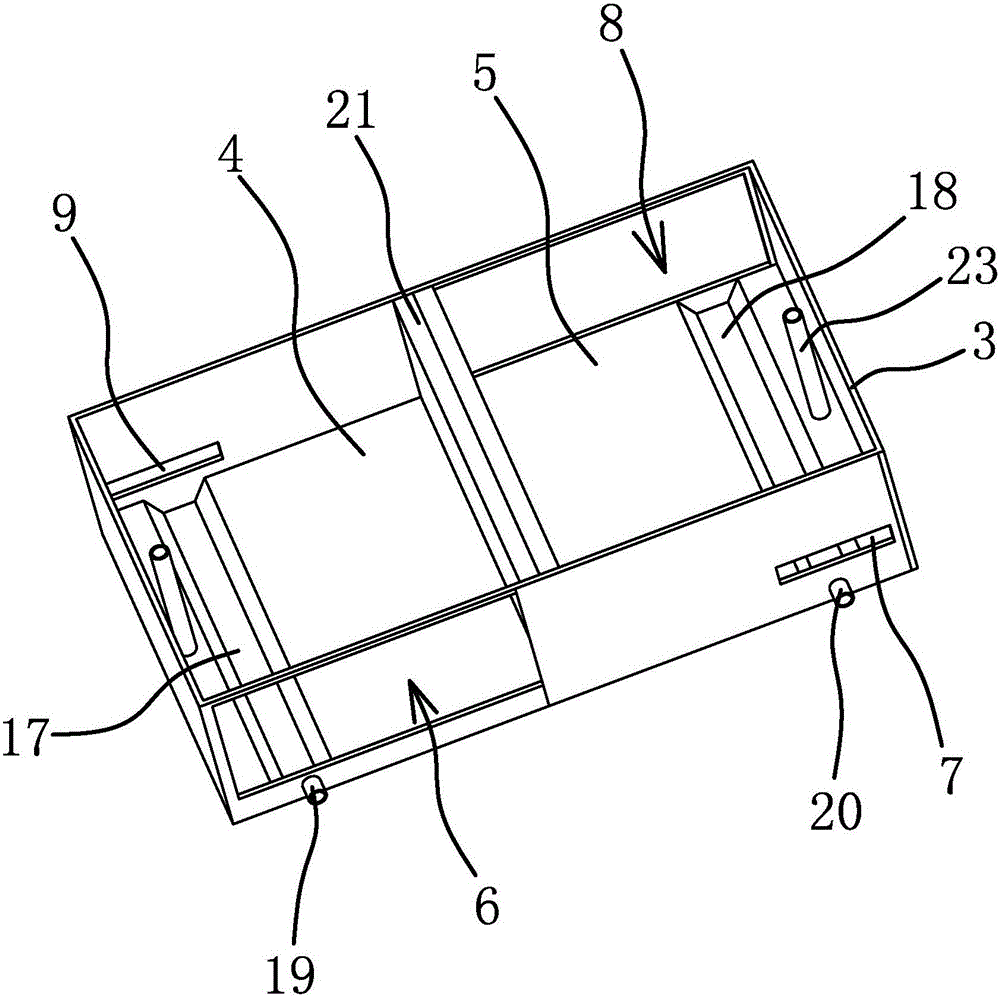

图2是本新风空调机壳体的结构示意图。

图3是本新风空调机安装后的结构示意图。

图中，1、内机；2、外机；3、壳体；4、进风腔；5、出风腔；6、第一进风口；7、第二出风孔；8、第二进风口；9、第一出风孔；10、第一热交换器；11、进风机；12、第二热交换器；13、出风机；14、压缩机；15、连接管；16、四通阀；17、第一排水槽；18、第二排水槽；19、第一出水管；20、第二出水管；21、隔温层；22、设备腔；23、支撑杆；24、进风管道；25、墙体；26、通风孔；27、外接通风管。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1所示，本新风空调机包括内机1和外机2。

如图2所示，内机1包括呈长方体状的壳体3，本实施例中，壳体3由铁皮材料制成，在实际生产中，壳体3也可以由铝片或者塑料材料制成。壳体3中通过隔温层21将壳体3内的空腔分隔成进风腔4和出风腔5，

壳体3的背面具有第一进风口6和第二出风孔7，正面具有第一出风孔9和第二进风口8，第一进风口6和第一出风孔9均与进风腔4相连通，第二进风口8和第二出风孔7均与出风腔5相连通，第一进风口6和第二进风口8对角设置，第一出风孔9和第二出风孔7对角设置，第一进风口6的面积大于第一出风孔9的面积，第二进风口8的面积大于第二出风孔7的面积。

第一进风口6处设有第一热交换器10，第一热交换器10靠近壳体3的背面，第一出风孔9处设有进风机11，第一热交换器10和进风机11均位于进风腔4中，第二进风口8处设有第二热交换器12，第二热交换器12靠近壳体3的正面，第二出风孔7处设有出风机13，第二热交换器12和出风机13均位于出风腔5中，第一热交换器10和第二热交换器12均与外机2相连，外机2包括压缩机14，压缩机14通过连接管15分别与第一热交换器10和第二热交换器12相连，连接管15上设有四通阀16，四通阀16切换连接管15的管路来控制第一热交换器10和第二热交换器12的制冷或者制热。进风机11和出风机13沿水平方向设置，进风机11和出风机13均呈沿轴向贯穿的筒状结构，进风机11的圆柱面上开孔与第一出风孔9相连通，出风机13的圆柱面上开孔与第二出风孔7相连通。

壳体3的底部具有第一排水槽17和第二排水槽18，壳体3外的底部边沿处具有第一出水管19和第二出水管20，第一排水槽17位于第一热交换器10和进风机11的下方，第一出水管19与第一排水槽17相连通，第二排水槽18位于第二热交换器12和出风机13的下方，第二出水管20与第二排水槽18相连通。出风腔5中通过隔板隔出设备腔22，出风腔5和设备腔22互不连通。壳体3的底部固连有支撑杆23，支撑杆23的顶部穿过壳体3的顶部，支撑杆23位于壳体3内的两端。第一出风孔9处外接有进风管道24。

如图3所示，本新风空调机安装在室内的墙体25上，安装后，壳体3与室内的墙体25之间具有间隙，第一进风口6正对墙体25上的通风孔26，第二出风孔7通过外接通风管27穿过墙体25。

使用时，当室外空气温度适中时，第一热交换器10和第二热交换器12均不工作，进风机11和出风机13工作，进风机11将从通风孔26中进入的室外的空气以及部分室内的通过第一进风口6吸入到进风腔4中，然后将该进入到进风腔4中的空气从第一出风孔9中送入到室内，出风机13将室内浑浊的空气通过第二进风口8吸入到出风腔5中，然后将该进入到出风腔5中的空气从第二出风孔7中排出到室外，完成室内的换气，使室内的空气保持清新。当室外空气温度较高时，例如夏天时，外机2启动使第一热交换器10制冷、第二热交换器12制热，进风机11将从通风孔26中进入的室外的空气以及部分室内的空气通过第一进风口6和第一热交换器10吸入到进风腔4中，第一热交换器10对进入到进风腔4中的空气进行制冷，然后将该进入到进风腔4中的温度较低的空气从第一出风孔9送入到室内，对室内进行降温，室内的空气被出风机13从第二进风口8和第二热交换器12吸入到出风腔5中，该空气对正在制热的第二热交换器12进行散热，散热效果好，然后位于出风腔5中的空气从第二出风孔7中排出到室外，在降低室内温度的同时完成室内和室外的空气循环，使室内的空气温度较低而且较为清新。当室外的空气温度较低时，例如冬天，外机2启动使第一热交换器10制热、第二热交换器12制冷，进风机11将从通风孔26中进入的室外的空气以及部分的室内空气通过第一进风口6和第一热交换器10吸入到进风腔4中，第一热交换器10对吸入的空气进行升温，然后将该进入到进风腔4中的温度较高的空气从第一出风孔9送入到室内，对室内的空气进行升温，室内的空气被出风机13从第二进风口8和第二热交换器12吸入到出风腔5中，该空气与正在制冷的第二热交换器12进行混合，使排出的气体的温度较低，起到环保的作用。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了内机1、外机2、壳体3、进风腔4、出风腔5、第一进风口6、第二出风孔7、第二进风口8、第一出风孔9、第一热交换器10、进风机11、第二热交换器12、出风机13、压缩机14、连接管15、四通阀16、第一排水槽17、第二排水槽18、第一出水管19、第二出水管20、隔温层21、设备腔22、支撑杆23、进风管道24等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
