空调器的制作方法

本实用新型涉及制冷设备领域，尤其是涉及一种空调器。

背景技术：

湿度、清洁度、温度是衡量房间舒适性的三个重要指标，在这三点因素中，湿度经常被大部分人所忽视，但实际上，湿度对用户健康影响最为严重，如果房间湿度过低，空气就很干燥，容易诱发用户咳嗽，如果房间湿度过高，又容易诱发用户风湿。

技术实现要素：

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型在于提出一种空调器，所述空调器可以实现无需人工加水的加湿功能和无需人工排水的除湿功能。

根据本实用新型的空调器，所述空调器包括制冷调湿系统，所述制冷调湿系统包括：换向阀，所述换向阀包括第一阀口、第二阀口、第三阀口和第四阀口；从所述第一阀口到所述第二阀口依次串接有回液器和压缩机；从所述第三阀口到所述第四阀口依次串接有室外换热器、节流装置、室内换热器和湿度调节装置，所述湿度调节装置包括：制冷剂管路和壳体，所述制冷剂管路的至少部分设在所述壳体内且接通在所述室内换热器和所述第四阀口之间以使制冷剂流通，所述壳体内设有亲水材料件且所述壳体上具有与室内连通且可开关的第一通流口和与室外连通且可开关的第二通流口，其中，所述制冷调湿系统执行制热模式时，所述第一阀口接通至所述第三阀口，所述第二阀口接通至所述第四阀口，所述制冷调湿系统执行制冷模式时，所述第一阀口接通至所述第四阀口，所述第二阀口接通至所述第三阀口。

根据本实用新型的空调器，通过设置模块化湿度调节装置，可以通过流经其的制冷剂与其内的亲水材料件的换热实现加热解水和冷却吸水，从而使得空调器可以实现无需人工补水的室内加湿功能和无需人工排水的室内除湿功能，进而方便室内湿度调节，呵护用户健康。

在一些实施例中，所述空调器进一步包括：湿度检测系统，所述湿度检测系统用于检测室内湿度且与所述制冷调湿系统相连。

在一些实施例中，所述空调器进一步包括：湿度输入系统，所述湿度输入系统用于接收用户输入的室内湿度且与所述制冷调湿系统相连。

在一些实施例中，所述制冷剂管路的位于所述壳体内的部分沿“蛇”形延伸。

在一些实施例中，所述壳体为绝热材料件和/或所述壳体上裹附有绝热材料层。

在一些实施例中，所述亲水材料件包括亲水材料和导热材料。

在一些实施例中，所述壳体包括：主壳体；和通流管，所述通流管贯穿所述主壳体且两端位于所述主壳体外，所述亲水材料件填充在所述主壳体内且位于所述通流管外，所述通流管的位于所述主壳体内的部分上具有过流穿孔，所述第一通流口和所述第二通流口分别设在所述通流管的两端。

在一些实施例中，所述通流管的一端设有第一阀门以控制所述第一通流口的开关，所述通流管的另一端设有第二阀门以控制所述第二通流口的开关。

在一些实施例中，所述通流管的所述一端的管口构造成所述第一通流口。

在一些实施例中，所述第二通流口包括多个子通流口且多个子通流口在所述通流管的所述另一端的长度方向上间隔开分布。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

图1是根据本实用新型实施例的空调器的系统示意图；

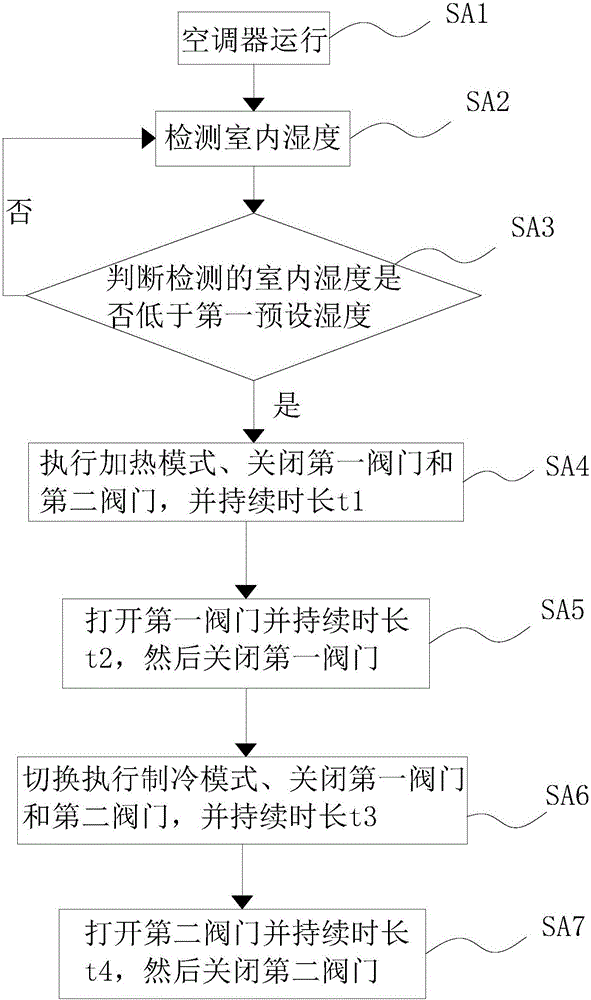

图2是图1中所示的空调器的室内加湿控制方法的流程图；

图3是图1中所示的空调器的室内除湿控制方法的流程图。

附图标记：

制冷调湿系统100；

换向阀1；第一阀口11；第二阀口12；第三阀口13；第四阀口14；

回液器2；压缩机3；室外换热器4；节流装置5；室内换热器6；

制冷剂管路71；主壳体72；亲水材料件73；通流管74；第一阀门75；第二阀门76。

具体实施方式

下面详细描述本实用新型的实施例，实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

下文的公开提供了许多不同的实施例或例子用来实现本实用新型的不同结构。为了简化本实用新型的公开，下文中对特定例子的部件和设置进行描述。当然，它们仅仅为示例，并且目的不在于限制本实用新型。此外，本实用新型可以在不同例子中重复参考数字和/或字母。这种重复是为了简化和清楚的目的，其本身不指示所讨论各种实施例和/或设置之间的关系。此外，本实用新型提供了的各种特定的工艺和材料的例子，但是本领域普通技术人员可以意识到其他工艺的可应用于性和/或其他材料的使用。

下面参考图1描述根据本实用新型第一方面实施例的空调器。

如图1所示，根据本实用新型第一方面实施例的空调器包括制冷调湿系统100，制冷调湿系统100包括：换向阀1、回液器2、压缩机3、室外换热器4、节流装置5、室内换热器6、以及湿度调节装置。

如图1所示，换向阀1包括第一阀口11、第二阀口12、第三阀口13和第四阀口14，其中第一阀口11与第三阀口13、第四阀口14中的一个接通，第二阀口12与第三阀口13、第四阀口14中的另一个接通，具体而言，当制冷调湿系统100执行制热模式时，第一阀口11接通至第三阀口13，第二阀口12接通至第四阀口14；当制冷调湿系统100执行制冷模式时，第一阀口11接通至第四阀口14，第二阀口12接通至第三阀口13。优选地，换向阀1为四通阀，当然，本实用新型不限于此，换向阀1还可以为其他至少具有四个阀口的换向阀。

如图1所示，从第一阀口11到第二阀口12依次串接有回液器2和压缩机3，从而由第一阀口11输出的制冷剂可以流入回液器2，经回液器2气液分离后的制冷剂可以输出到压缩机3，经压缩机3压缩后的制冷剂可以输出到第二阀口12。

如图1所示，从第三阀口13到第四阀口14依次串接有室外换热器4、节流装置5、室内换热器6以及湿度调节装置，从而第三阀口13可以向室外换热器4输出制冷剂，经室外换热器4换热的制冷剂可以输出到节流装置5，经节流装置5节流后的制冷剂可以输出到室内换热器6，经室内换热器6换热后的制冷剂可以输出到湿度调节装置，流过湿度调节装置的制冷剂可以输出到第四阀口14；或者，第四阀口14可以直接向湿度调节装置输入制冷剂，经过湿度调节装置的制冷剂可以输出到室内换热器6换热，室内换热器6输出的制冷剂可以流入节流装置5节流，节流装置5节流后的制冷剂可以流入室外换热器4换热，室外换热器4换热后的制冷剂可以输出到第三阀口13。

另外，制冷调湿系统100还可以包括：室内风扇，室内风扇设在室内换热器6的一侧且用于向室内换热器6鼓风，从而提高室内换热器6的换热效果。

如图1所示，湿度调节装置可以包括：制冷剂管路71和壳体，制冷剂管路71接通在室内换热器6和第四阀口14之间以使制冷剂流通，也就是说，室内换热器6输出的制冷剂可以输入到制冷剂管路71内，流经制冷剂管路71的制冷剂可以输出到第四阀口14，或者，第四阀口14输出的制冷剂可以输入到制冷剂管路71内，流经制冷剂管路71的制冷剂可以输出到室内换热器6。

参照图1，壳体内设有亲水材料件73且制冷剂管路71的至少部分设在壳体内，也就是说，制冷剂管路71可以完全设在壳体内，还可以仅有部分设在壳体内，从而流经制冷剂管路71的制冷剂可以与壳体内的亲水材料件73换热，从而对亲水材料件73进行加热或降温处理。这里，需要说明的是，亲水材料件73至少由具有亲水特性的材料制成，从而可以有效地储存水分。

进一步地，壳体上具有第一通流口7a和第二通流口7b，其中，第一通流口7a与室内连通且可开关，也就是说，第一通流口7a可以由系统控制其开关状态的切换，当第一通流口7a处于打开状态时，室内气体和壳体内的气体可以通过第一通流口7a交互流通；第二通流口7b与室外连通且可开关，也就是说，第二通流口7b可以由系统控制其开关状态的切换，当第二通流口7b处于打开状态时，室外气体和壳体内的气体可以通过第二通流口7b交互流通。

由此，当制冷调湿系统100执行制热模式，第一阀口11接通至第三阀口13，第二阀口12接通至第四阀口14，回液器2向压缩机3输出制冷剂，制冷剂经压缩机3压缩后，转变为高温高压状态并通过第二阀口12和第四阀口14流入湿度调节装置的制冷剂管路71内，流经制冷剂管路71的高温高压制冷剂对壳体内的亲水材料件73进行加热加压蒸发水蒸气处理，此时，如果打开壳体上的与室内连通的第一通流口7a时，水蒸气可以从亲水材料件73内解吸出来并释放到室内，从而起到室内加湿的效果；如果打开壳体上的与室外连通的第二通流口7b时，水蒸气可以从亲水材料件73内解吸出来并释放到室外，从而起到室外解湿的效果。

另外，在制冷调湿系统100执行制热模式时，由湿度调节装置流出的制冷剂供入室内换热器6，以向室内释放热量，在室内风机的作用下，热量可以均匀且迅速地分散到室内环境中，从而为房间供暖，当制冷剂从室内换热器6流出后，通过节流装置5节流进入室外换热器4，以从室外吸收热量，然后经过换向阀1流回到回液器2，从而完成一个制热循环过程(即执行完一次制热模式)。

由此，当制冷调湿系统100执行制冷模式，第一阀口11接通至第四阀口14，第二阀口12接通至第三阀口13，回液器2向压缩机3输出制冷剂，制冷剂经压缩机3压缩后，转变为高温高压状态并通过第二阀口12和第三阀口13流入室外换热器4，并在室外换热器4内冷凝放热，冷凝后的制冷剂进入节流装置5内绝热节流成低温低压状态，从而在流入室内换热器6从室内吸取热量，以降低室内湿度，从室外换热器4换热后的制冷剂再流入湿度调节装置的制冷剂管路71内，并通过制冷剂管路71流回换向阀1回到回液器2内，从而完成一个制冷循环过程(即执行完一次制冷模式)。

在此过程中，当制冷剂流经制冷剂管路71时，流经制冷剂管路71的低温低压制冷剂对壳体内的亲水材料件73进行降温降压干燥处理，此时，如果打开壳体上的与室内连通的第一通流口7a时，室内的水蒸气可以流入壳体以被低压干燥的亲水材料件73吸收，从而起到室内除湿的效果；如果打开壳体上的与室外连通的第二通流口7b时，室外的水蒸气可以流入壳体以被低压干燥的亲水材料件73吸收，从而起到室外吸湿的效果。

综上，根据本实用新型实施例的空调器，可以有效地发挥室内加湿和室内除湿的双重作用，从而可以有效地改善室内环境湿度，呵护用户的身体健康。另外，由于空调器还可以进行室外吸湿以补充室内加湿所需的水分，从而使得室内加湿、室外解湿可以连续循环进行，同时，由于空调器还可以进行室外解湿以释放室内除湿吸收的水分，从而使得室内除湿、室外吸湿得以连续循环进行，进而使得空调器可以更持续地调节室内环境湿度，且无需用户人工补水和排水，从而更加方便使用。

下面，参照图1，简要描述根据本实用新型实施例的制冷调湿系统100。

参照图1，湿度调节装置包括制冷剂管路71和壳体，壳体内设有亲水材料件73，例如，亲水材料件73可以包括亲水材料和导热材料，也就是说，亲水材料件73至少由亲水材料和导热材料制成，其中，亲水材料指的是具有良好亲水性的材料，例如硅胶、海绵等，其中，导热材料件指的是具有良好导热性的材料，例如金属，如铜、铝等。由此，可以确保亲水材料具有良好的亲水性能和换热性能，从而能够更好地实现加湿、除湿效果。

例如，在本实用新型的一个具体示例中，亲水材料件73可以由硅胶和金属铜粉按照体积8：1的比例混合制成，由此可以有效地强化亲水材料件73的调湿效果。当然，本实用新型不限于此，硅胶和金属铜的混合比例不限于此，而且，亲水材料件73的具体材料构成还可以根据实际要求具体选择。

参照图1，在本实用新型的一个实施例中，壳体可以包括：主壳体72和通流管74，通流管74贯穿主壳体72且两端位于主壳体72外，亲水材料件73填充在主壳体72内且位于通流管74外，也就是说，通流管74内部不设有亲水材料件73。其中，通流管74的位于主壳体72外的两端上分别设有第一通流口7a和第二通流口7b，通流管74的位于主壳体72内的部分上具有过流穿孔。

这样，当第一通流口7a打开时，室内的水蒸气可以通过第一通流口7a和过流穿孔进入亲水材料件73内，或者，亲水材料件73内的水蒸气可以通过过流穿孔和第一通流口7a进入室内；当第二通流口7b打开时，室外的水蒸气可以通过第二通流口7b和过流穿孔进入亲水材料件73内，或者，亲水材料件73内的水蒸气可以通过过流穿孔和第二通流口7b进入室外。由此，壳体的结构简单、便于加工，且可以避免水蒸汽将亲水材料件73带出到室内或室外的问题，从而提高湿度调节装置的工作可靠性。

具体地，如图1所示，通流管74的一端的管口可以构造成第一通流口7a，从而便于加工，第二通流口7b包括多个子通流口且多个子通流口在通流管74的另一端的长度方向上间隔开分布，从而便于加工，且流通效果好。当然，本实用新型不限于此，第一通流口7a和第二通流口7b还可以以其他形式构造在通流管74上，以更好地满足实际要求。

参照图1，通流管74的一端设有第一阀门75(例如电子阀)以用于控制第一通流口7a的开关，通流管74的另一端设有第二阀门76(例如电子阀)以用于控制第二通流口7b的开关。由此，自动化水平高，便于控制和操作。当然，本实用新型不限于此，还可以采用其他方式控制第一通流口7a和第二通流口7b的开关，例如通过手动堵胶塞和手动拔胶塞的方式实现。

参照图1，制冷剂管路71的至少部分位于壳体内，且制冷剂管路71的位于壳体内的部分沿“蛇”形延伸，也就是说，制冷剂管路71的位于壳体内的部分可以包括多个顺次串联的“U”形子管路段组成。由此，可以有效地提高制冷剂管路71与亲水材料件73的换热效率以及换热效果。另外，参照图1，壳体为绝热材料件和/或壳体上裹附有绝热材料层。也就是说，壳体可以采用具有绝热性质的材料制成，或者壳体(例如外壁或者内壁)上还可以裹附一层具有绝热性质的材料，由此，可以进一步地提高制冷剂管路71与亲水材料件73的换热效率和效果，降低能耗，从而更好地实现加湿和除湿效果。

另外，需要说明的是，空调器中还包括控制系统，控制系统用于控制制冷调湿系统100执行相应的模式，例如制热模式、制冷模式、室内加湿、室外吸湿、室内除湿、室外解湿等等，只要给出控制方法，控制系统的控制程序设置应为本领域技术人员所熟知，因此，在介绍过控制方法之后，控制系统的控制程序设置应是本领域技术人员可以清楚的，因此就不对控制系统的控制程序设置进行赘述。而且，根据本实用新型实施例的空调器的其他构成以及操作对于本领域普通技术人员而言都是已知的，这里不再详细描述。这里，可以理解的是，“室内”的概念应为本领域技术人员所熟知，即室内机N位于的场所，“室外”的概念应为本领域技术人员所熟知，即室外机W位于的场所。

下面参考图1和图2描述根据本实用新型第二方面实施例的空调器的室内加湿控制方法。

如图1和图2所示，根据本实用新型第二方面实施例的空调器的室内加湿控制方法，对上述第一方面实施例的空调器进行控制。具体地，室内加湿控制方法包括室内加湿步骤。

参照图2，室内加湿步骤包括：A1、接收室内湿度并与第一预定湿度进行比较；A2、当室内湿度小于等于第一预定湿度时，控制制冷调湿系统100执行制热模式且控制第一通流口7a和第二通流口7b关闭；当室内湿度大于第一预定湿度时，重复步骤A1；A3、控制第一通流口7a打开以对室内加湿。

也就是说，在进行室内加湿控制时，首先(可以由控制系统)接收室内湿度(例如可以从下文的湿度检测系统、或湿度输入系统接收)，然后将接收的室内湿度与第一预定湿度进行比较，当室内湿度大于第一预定湿度时，重新比较室内湿度与第一预定湿度，直至室内湿度小于等于第一预定湿度时，开始启动加湿模式。加湿模式为：(可以由控制系统)控制制冷调湿系统100执行制热模式且控制第一通流口7a和第二通流口7b关闭，以使亲水材料件73受热解吸出水蒸气，然后(可以由控制系统)控制第一通流口7a打开以使亲水材料件73受热解析出水蒸气并排放到室内，以实现对室内的加湿处理。由此，根据本实用新型实施例的空调器的室内加湿控制方法，控制简单，加湿效果好。

在本方面的一些实施例中，空调器进一步包括用于检测室内湿度且与制冷调湿系统100相连的湿度检测系统，此时，室内加湿步骤中的步骤A1具体可以为：A111、湿度检测系统检测室内湿度；A112、制冷调湿系统100接收步骤A111中的室内湿度并与第一预定湿度进行比较。例如，湿度检测系统可以通过控制系统与制冷调湿系统100相连，从而湿度检测系统可以向控制系统传输其检测的室内湿度信息，控制系统可以判断其检测的室内湿度与第一预定湿度的关系，并在检测的室内湿度低于第一预定湿度时，控制制冷调湿系统100执行加湿模式。由此，空调器可以自动判断室内湿度并适时地进行室内加湿工作，从而提高了空调器的整体性能。

在本方面的另一些实施例中，空调器还可以包括用于接收用户输入的室内湿度且与制冷调湿系统100相连的湿度输入系统，此时，室内加湿步骤中的步骤A1具体可以为：A121、湿度输入系统接收用户输入的室内湿度；A122、制冷调湿系统100接收步骤A121中的室内湿度并与第一预定湿度进行比较。例如，湿度输入系统可以通过控制系统与制冷调湿系统100相连，从而当用户主动向湿度输入系统输入室内湿度信息时，湿度输入系统可以将其接收的室内湿度信息传递给控制系统，控制系统可以将接收的室内湿度与第一预定湿度进行比较，并在接收的室内湿度低于第一预定湿度时，控制制冷调湿系统100执行加湿模式。由此，空调器可以根据用户输入的湿度信息适时地进行室内加湿工作，从而降低了空调器的成本。

另外，需要说明的是，制冷调湿系统100还可以通过湿度检测系统、湿度输入系统以外的其他装置或者方式获取房间内的湿度，例如通过空调器以外的室内参数终端发送远程信号接收室内湿度信息。

另外，还需要说明的是，通常情况下，当室内温度较高时，室内湿度比较低，因此，上述步骤A1可以在制冷调湿系统100执行制热模式时进行，也就是说，在制冷调湿系统100执行制热模式，可以进行室内湿度与第一预定湿度的比较。例如，在制冷调湿系统100执行制热模式时，可以检测室内湿度并与第一预定湿度进行对比，又例如，在制冷调湿系统100执行制冷模式时，可以接收用户输入的室内湿度并与第一预定湿度进行对比。

当然，本实用新型不限于此，在一些特殊情况下，在室内温度较低时，室内湿度也可以较低，所以在此环境下也可以进行室内湿度与第一预定湿度的比较，由此，在制冷调湿系统100执行制冷模式时，也可以进行实现室内加湿控制。这里，需要说明的是，第一预定湿度的具体取值可以根据实际情况具体设定和调节，这里不作限制。

在本方面的一些实施例中，在室内加湿步骤中的步骤A2中，控制制冷调湿系统100执行制热模式的同时还包括步骤：A21、(可以由控制系统)控制压缩机3以恒定的第一频率持续运行。也就是说，当室内湿度小于等于第一预定湿度时，控制制冷调湿系统100执行制热模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制压缩机3以恒定的第一频率持续运行，也就是说，使得压缩机3锁定在第一频率下运行且取消对压缩机3的T2(蒸发器中部温度)高温保护(即使压缩机3不自动停机、可以持续运行)。由此，可以实现恒温室内加湿，从而提高用户的舒适度。

在本方面的一些实施例中，在室内加湿步骤中的步骤A2中，控制制冷调湿系统100执行制热模式的同时还包括步骤：A22、(可以由控制系统)控制室内风扇停止工作。也就是说，当室内湿度小于等于第一预定湿度时，控制系统控制制冷调湿系统100执行制热模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制室内风扇停止工作，也就是说，停止室内风扇向室内换热器6鼓风，从而可以提高制冷剂在湿度调节装置内的换热效果。由此，提高了加湿效率和效果。

当然，本实用新型不限于此，在上述步骤中，步骤A21和步骤A22可以同时执行或者仅执行一个，或者一个都不执行。也就是说，在室内加湿步骤中的步骤A2中，控制制冷调湿系统100执行制热模式的同时，还可以不停止室内风扇的工作，压缩机3也可以变频运行、或间歇运行，以更好地满足实际要求。

如图1和图2所示，根据本实用新型第二方面实施例的空调器的室内加湿控制方法还可以包括室外吸湿步骤。优选地，室外吸湿步骤与室内加湿步骤交替循环进行，也就是说，每当完成一次室内加湿步骤之后，再进行一次室外吸湿步骤，从而为湿度调节装置提供室内加湿所需的水分，从而确保室内加湿步骤无需人工辅助，可以自动顺利进行。

参照图2，室外吸湿步骤包括：B1、控制制冷调湿系统100执行制冷模式且控制第一通流口7a和第二通流口7b关闭；B2、控制第二通流口7b打开以从室外吸湿。也就是说，在进行室外吸湿控制时，首先(可以由控制系统)控制制冷调湿系统100执行制冷模式且控制第一通流口7a和第二通流口7b关闭，以使亲水材料件73降温降压干燥，然后(可以由控制系统)控制第二通流口7b打开以使亲水材料件73从室外吸收水分，以实现从室外的吸湿处理。由此，根据本实用新型实施例的空调器的室外吸湿控制方法简单，可靠性高，可以为室内加湿补充所需的水分。

在本方面的一些实施例中，在室外吸湿步骤中的步骤B1中，控制制冷调湿系统100执行制冷模式的同时还包括步骤：B11、(可以由控制系统)控制压缩机3以恒定的第二频率持续运行。也就是说，当要进行室外吸湿步骤时，例如在室内加湿步骤结束后，控制系统可以控制制冷调湿系统100执行制冷模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制压缩机3以恒定的第二频率持续运行，也就是说，使得压缩机3锁定在第二频率下运行且取消对压缩机3的T2(蒸发器中部温度)高温保护(即使压缩机3不自动停机、可以持续运行)。

在本方面的一些实施例中，在室外吸湿步骤中的步骤B1中，控制制冷调湿系统100执行制冷模式的同时还包括步骤：B12、(可以由控制系统)控制室内风扇停止工作。也就是说，当要进行室外吸湿步骤时，例如在室内加湿步骤结束后，控制系统可以控制制冷调湿系统100执行制冷模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制室内风扇停止工作，也就是说，停止室内风扇向室内换热器6鼓风，从而可以提高制冷剂在湿度调节装置内的换热效果。由此，提高了吸湿效率和效果。

当然，本实用新型不限于此，在上述步骤中，步骤B21和步骤B22可以同时执行或者仅执行一个，或者一个都不执行。也就是说，在室外吸湿步骤中的步骤B1中，控制制冷调湿系统100执行制冷模式的同时，还可以不停止室内风扇的工作，压缩机3也可以变频运行，以更好地满足实际要求。

下面，参照图2，简要描述根据本实用新型一个具体示例的空调器的室内恒温加湿、室外吸湿的连续控制步骤，其中，室内恒温加湿的步骤具体如下：

SA1、使空调器处于运行状态。例如在冬季，可以使空调器处于运行制热模式状态，即控制系统控制制冷调湿系统100执行制热模式。当然，不限于此，在冬季或者其他季节，还可以使空调器处于运行制冷模式的状态，即控制系统控制制冷调湿系统100执行制冷模式。但是，无论空调器处于何种运行状态，均可以进行如下步骤SA2～SA7。

SA2、检测室内湿度。也就是说，在空调器处于运行状态时，湿度检测系统可以实时检测室内湿度。

SA3、判断检测的室内湿度是否低于第一预定湿度(这里需要说明的是，第一预定湿度可以在一个范围内任意取值，可以根据实际情况具体设置或调节)，当判断结果显示室内湿度低于第一预定湿度时开启室内加湿模式、即进行步骤SA4；当室内湿度大于第一预定湿度时，重新检测室内湿度、即回到步骤SA2。也就是说，湿度检测系统可以将其检测的湿度信息传送给控制系统，控制系统根据接收的信息判断室内湿度与第一预定湿度的关系，并选择是执行步骤SA2、还是执行步骤SA4。

SA4、开启室内加湿模式后，控制系统控制制冷调湿系统100执行制热模式、同时控制室内风扇停止工作、同时控制空调器以恒定的第一频率持续运行(即使压缩机3持续工作且锁定压缩机3的运行频率恒定)、同时控制第一阀门75和第二阀门76均处于关闭状态，并使本步骤SA4持续时长t1。由此，从压缩机3输出的高温高压制冷剂流入湿度调节装置后，可以对亲水材料件73加温、加压，以使亲水材料件73内的水蒸气解吸出来。

SA5、步骤SA4结束后，控制系统打开第一阀门75并持续t2时长，然后关闭第一阀门75。由此，第一阀门75被打开后，与室内连通的第一通流口7a被打开，亲水材料件73解吸出的水蒸气可以进入室内，以对室内进行恒温加湿作用，如此，加湿进行t2时长后，可以将第一阀门75关闭，以结束恒温加湿过程。

至此，控制空调器完成了恒温室内加湿步骤。接下来，为了使空调器可以进行无需人工加水的下一次加湿步骤，可以使湿度调节装置从室外吸取、补充充足的水分，以待下一次加湿使用。其中，室外吸湿的步骤具体如下：

SA6、切换制冷调湿系统100执行制冷模式、同时控制室内风扇停止工作、同时控制空调器以恒定的第二频率持续运行(即使压缩机3持续工作且锁定压缩机3的运行频率恒定)、同时控制第一阀门75和第二阀门76均处于关闭状态，并使本步骤SA6持续时长t3。由此，压缩机3压缩后的制冷剂首先流入室外换热器4冷凝放热(例如实现除霜、化霜作用)，冷凝后的制冷剂经节流装置5绝热节流转化成低温低压状态后进入室内换热器6，从室内换热器6流出的低温低压制冷剂流入湿度调节装置后，可以使亲水材料件73降温、降压、干燥。

SA7、步骤SA6结束后，控制系统打开第二阀门76并持续t4时长，然后关闭第二阀门76。由此，第二阀门76被打开后，低温、低压、干燥的亲水材料件73可以从室外吸取空气中的水蒸气，以实现水分的补充，如此，室外吸湿进行t4时长后，可以将第二阀门76关闭，以结束室外吸湿过程。

至此，完成室外吸湿步骤。由此，通过执行该室外吸湿步骤，可以完成蓄水过程，从而为下一次的室内加湿提供水分，确保下一次的室内加湿顺利进行，进而省去了人工补水步骤，省去了用户劳力，提高了空调器的加湿便捷性。

下面参考图1和图3描述根据本实用新型第三方面实施例的空调器的室内除湿控制方法。

如图1和图3所示，根据本实用新型第三方面实施例的空调器的室内除湿控制方法，对上述第一方面实施例的空调器进行控制。具体地，室内除湿控制方法包括室内除湿步骤。

参照图3，室内除湿步骤包括：C1、接收室内湿度并与第二预定湿度进行比较；C2、当室内湿度大于等于第二预定湿度时，控制制冷调湿系统100执行制冷模式且控制第一通流口7a和第二通流口7b关闭；当室内湿度小于第二预定湿度时，重复步骤C1；C3、控制第一通流口7a打开以对室内除湿。

也就是说，在进行室内除湿控制时，首先(可以由控制系统)接收室内湿度(例如可以从下文的湿度检测系统、或湿度输入系统接收)，然后将接收的室内湿度与第二预定湿度进行比较，当室内湿度小于第二预定湿度时，重新比较室内湿度与第二预定湿度，直至室内湿度大于等于第二预定湿度时，开始启动除湿模式。除湿模式为：(可以由控制系统)控制制冷调湿系统100执行制冷模式且控制第一通流口7a和第二通流口7b关闭，以使亲水材料件73降温降压干燥，然后(可以由控制系统)控制第一通流口7a打开以使亲水材料件73从室内吸收空气中的水蒸气，以实现对室内的除湿处理。由此，根据本实用新型实施例的空调器的室内除湿控制方法，控制简单，除湿效果好。

在本方面的一些实施例中，空调器进一步包括用于检测室内湿度且与制冷调湿系统100相连的湿度检测系统，此时，室内除湿步骤中的步骤C1具体可以为：C111、湿度检测系统检测室内湿度；C112、制冷调湿系统100接收步骤C111中的室内湿度并与第二预定湿度进行比较。例如，湿度检测系统可以通过控制系统与制冷调湿系统100相连，从而湿度检测系统可以向控制系统传输其检测的室内湿度信息，控制系统可以判断其检测的室内湿度与第二预定湿度的关系，并在检测的室内湿度高于第二预定湿度时，控制制冷调湿系统100执行除湿模式。由此，空调器可以自动判断室内湿度并适时地进行室内除湿工作，从而提高了空调器的整体性能。

在本方面的另一些实施例中，空调器还可以包括用于接收用户输入的室内湿度且与制冷调湿系统100相连的湿度输入系统，此时，室内除湿步骤中的步骤C1具体可以为：C121、湿度输入系统接收用户输入的室内湿度；C122、制冷调湿系统100接收步骤C121中的室内湿度并与第二预定湿度进行比较。例如，湿度输入系统可以通过控制系统与制冷调湿系统100相连，从而当用户主动向湿度输入系统输入室内湿度信息时，湿度输入系统可以将其接收的室内湿度信息传递给控制系统，控制系统可以将接收的室内湿度与第二预定湿度进行比较，并在接收的室内湿度低于第二预定湿度时，控制制冷调湿系统100执行除湿模式。由此，空调器可以根据用户输入的湿度信息适时地进行室内除湿工作，从而降低了空调器的成本。

另外，需要说明的是，制冷调湿系统100还可以通过湿度检测系统、湿度输入系统以外的其他装置或者方式获取房间内的湿度，例如通过空调器以外的室内参数终端发送远程信号接收室内湿度信息。

这里，还需要说明的是，无论是制冷调湿系统100执行制热模式还是执行制冷模式，均可以进行室内湿度与第二预定湿度的比较，也就是说，均可以检测室内湿度并与第二预定湿度进行对比，或者，均可以接收用户输入的室内湿度并与第二预定湿度进行对比。另外，需要说明的是，第二预定湿度的具体取值可以根据实际情况具体设定和调节，这里不作限制。

在本方面的一些实施例中，在室内除湿步骤中的步骤C2中，控制制冷调湿系统100执行制冷模式的同时还包括步骤：C21、(可以由控制系统)控制压缩机3以恒定的第三频率持续运行。也就是说，当室内湿度大于等于第二预定湿度时，控制制冷调湿系统100执行制冷模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制压缩机3以恒定的第三频率持续运行，也就是说，使得压缩机3锁定在第三频率下运行且取消对压缩机3的T2(蒸发器中部温度)高温保护(即使压缩机3不自动停机、可以持续运行)。由此，可以实现恒温室内除湿，从而提高用户的舒适度。

在本方面的一些实施例中，在室内除湿步骤中的步骤C2中，控制制冷调湿系统100执行制冷模式的同时还包括步骤：C22、(可以由控制系统)控制室内风扇停止工作。也就是说，当室内湿度大于等于第二预定湿度时，控制系统控制制冷调湿系统100执行制热模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制室内风扇停止工作，也就是说，停止室内风扇向室内换热器6鼓风，从而可以提高制冷剂在湿度调节装置内的换热效果。由此，提高了除湿效率和效果。

当然，本实用新型不限于此，在上述步骤中，步骤C21和步骤C22可以同时执行或者仅执行一个，或者一个都不执行。也就是说，在室内除湿步骤中的步骤C2中，控制制冷调湿系统100执行制冷模式的同时，还可以不停止室内风扇的工作，压缩机3也可以变频运行、或间歇运行，以更好地满足实际要求。

如图1和图3所示，根据本实用新型第三方面实施例的空调器的室内除湿控制方法还可以包括室外解湿步骤。优选地，室外解湿步骤与室内除湿步骤交替循环进行，也就是说，每当完成一次室内除湿步骤之后，再进行一次室外解湿步骤，从而将湿度调节装置吸收的水蒸气排放到室外，从而确保室内除湿步骤无需人工辅助排水，可以自动顺利进行。

参照图3，室外解湿步骤包括：D1、控制制冷调湿系统100执行制冷模式且控制第一通流口7a和第二通流口7b关闭；D2、控制第二通流口7b打开以向室外解湿。也就是说，在进行室外解湿控制时，首先(可以由控制系统)控制制冷调湿系统100执行制热模式且控制第一通流口7a和第二通流口7b关闭，以使亲水材料件73升温、升压、解吸出水蒸气，然后(可以由控制系统)控制第二通流口7b打开以使亲水材料件73向室外释放水分，以实现室外的解湿处理。由此，根据本实用新型实施例的空调器的室外解湿控制方法简单，可靠性高，可以自动将室内吸收的水分排出到室外，无需人工辅助。

在本方面的一些实施例中，在室外解湿步骤中的步骤D1中，控制制冷调湿系统100执行制热模式的同时还包括步骤：D11、(可以由控制系统)控制压缩机3以恒定的第四频率持续运行。也就是说，当要进行室外解湿步骤时，例如在室内除湿步骤结束后，控制系统可以控制制冷调湿系统100执行制热模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制压缩机3以恒定的第四频率持续运行，也就是说，使得压缩机3锁定在第四频率下运行且取消对压缩机3的T2(蒸发器中部温度)高温保护(即使压缩机3不自动停机、可以持续运行)。

在本方面的一些实施例中，在室外解湿步骤中的步骤D1中，控制制冷调湿系统100执行制冷模式的同时还包括步骤：D12、(可以由控制系统)控制室内风扇停止工作。也就是说，当要进行室外解湿步骤时，例如在室内除湿步骤结束后，控制系统可以控制制冷调湿系统100执行制冷模式、同时控制第一通流口7a和第二通流口7b关闭、同时还控制室内风扇停止工作，也就是说，停止室内风扇向室内换热器6鼓风，从而可以提高制冷剂在湿度调节装置内的换热效果。由此，提高了解湿效率和效果。

当然，本实用新型不限于此，在上述步骤中，步骤D21和步骤D22可以同时执行或者仅执行一个，或者一个都不执行。也就是说，在室外解湿步骤中的步骤D1中，控制制冷调湿系统100执行制热模式的同时，还可以不停止室内风扇的工作，压缩机3也可以变频运行、或间歇运行，以更好地满足实际要求。

下面，参照图3，简要描述根据本实用新型一个具体示例的空调器的室内恒温除湿、室外解湿的连续控制步骤，其中，室内恒温除湿的步骤具体如下：

SB1、使空调器处于运行状态。例如，可以使空调器处于运行制热模式状态，或者使空调器处于运行制冷模式的状态。但是，无论空调器处于何种运行状态，均可以进行如下步骤SB2～SB7。

SB2、检测室内湿度。也就是说，在空调器处于运行状态时，湿度检测系统可以实时检测室内湿度。

SB3、判断检测的室内湿度是否高于第二预定湿度(这里需要说明的是，第二预定湿度可以在一个范围内任意取值，可以根据实际情况具体设置或调节)，当判断结果显示室内湿度高于第二预定湿度时开启室内除湿模式、即进行步骤SB4；当室内湿度小于第二预定湿度时，重新检测室内湿度、即回到步骤SB2。也就是说，湿度检测系统可以将其检测的湿度信息传送给控制系统，控制系统根据接收的信息判断室内湿度与第二预定湿度的关系，并选择是执行步骤SB2、还是执行步骤SB4。

SB4、开启室内除湿模式后，控制系统控制制冷调湿系统100执行制冷模式、同时控制室内风扇停止工作、同时控制空调器以恒定的第三频率持续运行(即使压缩机3持续工作且锁定压缩机3的运行频率恒定)、同时控制第一阀门75和第二阀门76均处于关闭状态，并使本步骤SB4持续时长t5。由此，压缩机3压缩后的制冷剂首先流入室外换热器4冷凝放热(例如实现除霜、化霜作用)，冷凝后的制冷剂经节流装置5绝热节流转化成低温低压状态后进入室内换热器6，从室内换热器6流出的低温低压制冷剂流入湿度调节装置后，可以使亲水材料件73降温、降压、干燥。

SB5、步骤SB4结束后，控制系统打开第一阀门75并持续t6时长，然后关闭第一阀门75。由此，第一阀门75被打开后，与室内连通的第一通流口7a被打开，亲水材料件73可以从室内的空气中吸收水蒸气，以对室内进行恒温除湿作用，如此，除湿进行t6时长后，可以将第一阀门75关闭，以结束恒温除湿过程。

至此，控制空调器完成了恒温室内除湿步骤。接下来，为了使空调器可以进行无需人工排水的下一次除湿步骤，可以使湿度调节装置自动向室外排水，以待下一次除湿使用。其中，室外解湿的步骤具体如下：

SB6、切换制冷调湿系统100执行制热模式、同时控制室内风扇停止工作、同时控制空调器以恒定的第四频率持续运行(即使压缩机3持续工作且锁定压缩机3的运行频率恒定)、同时控制第一阀门75和第二阀门76均处于关闭状态，并使本步骤SB6持续时长t7。由此，从压缩机3输出的高温高压制冷剂流入湿度调节装置后，可以对亲水材料件73加温、加压，以使亲水材料件73内的水蒸气解吸出来。

SB7、步骤SB6结束后，控制系统打开第二阀门76并持续t8时长，然后关闭第二阀门76。由此，第二阀门76被打开后，亲水材料件73解吸出来的水蒸气可以排出到室外，达到自动排水的效果，如此，室外解湿进行t8时长后，可以将第二阀门76关闭，以结束室外解湿过程。

至此，完成室外解湿步骤。由此，通过执行该室外解湿步骤，可以完成自动排水过程，从而为下一次的室内除湿释放水分，确保下一次的室内除湿顺利进行，进而省去了人工排水步骤，省去了用户劳力，提高了空调器的除湿便捷性。

综上，根据本实用新型实施例的空调器，通过对亲水材料件73进行交替性地加热和冷却，从而实现其吸水和释放水蒸气的功能，进而使得空调器可以实现恒温室内加湿和恒温室内除湿效果(其中恒温室内加湿包括：无需加水的恒温室内加湿步骤和室外吸湿步骤；其中恒温室内除湿包括：恒温室内除湿步骤和室外解吸湿步骤)，这样，可以实现对房间湿度的有效调节，既可以在冬季房间空气干燥时对房间加湿，也可以在房间空气湿度大时对房间除湿，而且在加湿和除湿的过程中，还可以避免加湿或除湿过程中造成房间冷量和热量的消耗，从而有效地提高室内环境舒适度，确保室内湿度始终处于合理的范围，呵护用户健康，确保用户舒适。另外，空调器的结构简单、可操作性强、使用方便、工作可靠性好。
