一种大棚种植用新风换气机的制作方法

文档序号:12528486阅读:525来源:国知局
一种大棚种植用新风换气机的制作方法与工艺

本实用新型涉及一种电容器,具体为一种大棚种植用新风换气机,属于农业设备应用技术领域。



背景技术:

随着国民经济的迅速发展,现代农业得到了长足的进步,农业生产再也不被领域和位置等环境因素限定,全国各地根据需要普遍建设了日光温室、塑料大棚,为农作物创造出良好的生长环境,随着温室大棚化种植、工厂化育秧和设施栽培等农业生产技术的广泛应用,用于大棚种植的各类设备也得到了发展,新风换气机就是其中的一种,新风换气机是根据在密闭的室内一侧送风另一侧引风,则在室内会形成“新风流动场”的原理进行设计研制的,它依靠机械送风、引风,强迫在系统内形成新风流动场,是一种时刻保持室内空气洁净清新的新型环保电器,被广泛用于工业、农业生产中,然而传统的新风换气机在智能控制方面还有不足,运用与农业生产方面还存在不足,在温度湿度及其空气质量监测方面也还存在缺陷,在运用与大棚种植中热量交换也还有不足,容易造成大棚内热量流失,对空气加湿方面仍需要改进。因此,针对上述问题提出一种大棚种植用新风换气机。



技术实现要素:

本实用新型的目的就在于为了解决上述问题而提供一种大棚种植用新风换气机。

本实用新型通过以下技术方案来实现上述目的,一种大棚种植用新风换气机,包括外壳以及设置在所述外壳底端的万向轮,所述外壳侧壁设置室外排风口;所述外壳顶端安装热交换器,且所述热交换器顶端设置空气质量检测器;所述空气质量检测器一端安装温度湿度感应器,且所述温度湿度感应器一侧设置空气净化器。所述空气净化器一端连接离心风机,且所述离心风机一端设置室外进风口;所述离心风机侧壁安装电源开关,且所述电源开关一侧安装参数设置主机;所述离心风机顶端设置容水器,且所述容水器底端安装电磁阀;所述电磁阀一端安装雾化器,且所述雾化器顶端设置喷头;所述雾化器底端设置室内排气孔。

优选的,包括室内进气孔,所述空气净化器侧壁设置室内进气孔。

优选的,所述万向轮有四个,且大小形状相同。

优选的,所述空气净化器与所述离心风机、所述热交换器内部导通。

优选的,所述热交换器设置在所述室外排风口与所述空气净化器之间。

优选的,所述室外排风口与所述室内排气孔直径相等,所述室外进风口与所述室内进气孔直径相等,且所述室外排风口和所述室内排气孔直径相比所述室外进风口和所述室内进气孔直径小。

本实用新型的有益效果是:

1、本实用新型结构紧凑,工作效率高;

2、该种大棚种植用新风换气机使用时,室外新风和室内排风通过热交换器即可进行热量交换和回收,实现能量回收利用,保护大棚内的热量不流失,当室内排风和新风交错流经热交换芯体时,实现热量的交换,这种热交换能达到很好的节能效益和环境效益,空气净化器的使用能够很好的去除空气中的尘埃及其其它物质,排出干净的气体,离心风机依靠输入的机械能,提高气体压力并排送气体,利用高速旋转的叶轮将气体加速,然后使动能转换成势能,形成风压把室外空气强制性送入室内,同时把室内气体强制性排到室外,通过温度湿度感应器及其空气质量检测器可时刻监测大棚内情况,便于控制作物生长所需要的条件,设置的雾化器可以根据需要增加空气湿度,或者将营养液喷赛在空气中,万向轮的使用便于移动设备,该设备效率高,噪音小,具有良好的经济效益和社会效益,适合推广使用。

附图说明

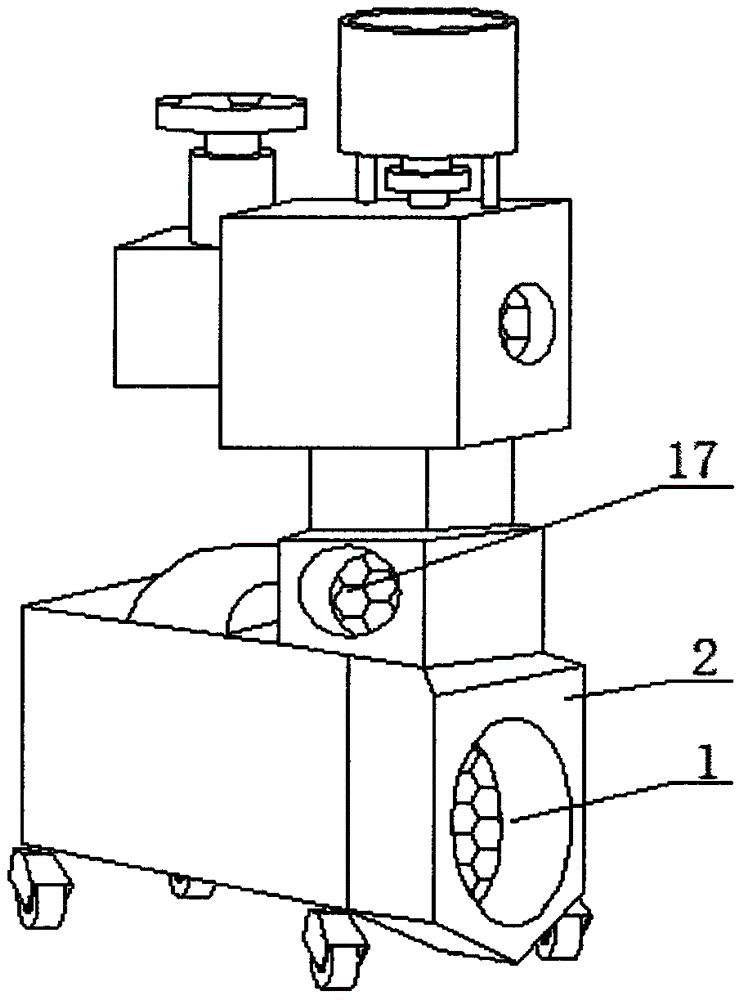

图1为本实用新型整体结构示意图;

图2为本实用新型背面结构示意图。

图中:1、室外排风口,2、外壳,3、空气净化器,4、离心风机,5、电源开关,6、室外进风口,7、电磁阀,8、容水器,9、喷头,10、雾化器,11、室内排气孔,12、参数设置主机,13、温度湿度感应器,14、空气质量检测器,15、热交换器,16、万向轮,17、室内进气孔。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2所示,一种大棚种植用新风换气机,包括外壳2以及设置在所述外壳2底端的万向轮16,所述外壳2侧壁设置室外排风口1;所述外壳2顶端安装热交换器15,且所述热交换器15顶端设置空气质量检测器14;所述空气质量检测器14一端安装温度湿度感应器13,且所述温度湿度感应器13一侧设置空气净化器3。所述空气净化器3一端连接离心风机4,且所述离心风机4一端设置室外进风口6;所述离心风机4侧壁安装电源开关5,且所述电源开关5一侧安装参数设置主机12;所述离心风机4顶端设置容水器8,且所述容水器8底端安装电磁阀7;所述电磁阀7一端安装雾化器10,且所述雾化器10顶端设置喷头9;所述雾化器10底端设置室内排气孔11。

作为本实用新型的一种技术优化方案,包括室内进气孔17,所述空气净化器3侧壁设置室内进气孔17,使设备结构更加紧凑。

作为本实用新型的一种技术优化方案,所述万向轮16有四个,且大小形状相同,便于设备的移动。

作为本实用新型的一种技术优化方案,所述空气净化器3与所述离心风机4、所述热交换器15内部导通,便于实现热量交换和回收,实现能量回收利用,保护大棚内的热量不流失。

作为本实用新型的一种技术优化方案,所述热交换器15设置在所述室外排风口1与所述空气净化器3之间,提高气体压力并排送气体,形成风压把室外空气强制性送入室内。

作为本实用新型的一种技术优化方案,所述室外排风口1与所述室内排气孔11直径相等,所述室外进风口6与所述室内进气孔17直径相等,且所述室外排风口1和所述室内排气孔11直径相比所述室外进风口6和所述室内进气孔17直径小,便于控制空气的交换。

本实用新型在使用时,将设备通过万向轮16移动到安装场所放置,在室外排风口1及其室外进风口6接入导管,在容水器8中加入水或者营养液,打开电源开关5,在参数设置主机12中设置参数,开始工作,室外进风口6通过离心风机4吸入空气,然后从室内排气孔11排出,从室内进气孔17吸入空气,经过离心风机4作用,然后通过净化器3净化处理,再通过热交换器15从室外排风口1排出空气,室外新风和室内排风通过热交换器15即可进行热量交换和回收,实现能量回收利用,保护大棚内的热量不流失,当室内排风和新风交错流经热交换芯体时,实现热量的交换,这种热交换能达到很好的节能效益和环境效益,空气净化器3的使用能够很好的去除空气中的尘埃及其其它物质,排出干净的气体,离心风机4依靠输入的机械能,提高气体压力并排送气体,利用高速旋转的叶轮将气体加速,然后使动能转换成势能,形成风压把室外空气强制性送入室内,同时把室内气体强制性排到室外,通过温度湿度感应器13及其空气质量检测器14可时刻监测大棚内情况,便于控制作物生长所需要的条件,设置的雾化器10可以根据需要增加空气湿度,或者将营养液喷赛在空气中。
