一种高效的烘干箱的制作方法

本实用新型涉及一种烘干箱，尤其是一种高效的烘干箱。

背景技术：

进入 21 世纪，随着中国机械行业的大力发展，各种工业机械设备也如雨后春笋般 出现在各个大大小小的工厂中，它们作为企业不可或缺的一部分，发挥着自己的作用，烘干箱用于工厂和科研单位聚合物材料烘干、树脂固化、制药、烤漆、电子、电镀、制药、印刷 烘培、电机烘干、变压器烘干、工业热处理、消毒以及加热，保温等工艺设备之用，传统的的烘干箱效率不高，通常都是直接将要烘干的物品放进烘干箱进行烘干，这样物品上还残留有大量的水，且残留在上面的水不易流走，这就降低了烘干的效率，对企业的生产造成了巨大的影响。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种高效的烘干箱。

为解决上述现有的技术问题，本实用新型采用如下方案：一种高效的烘干箱，包括箱体，过滤层，烘干层，过滤板，所述箱体顶部设有加强环，加强环下面设有过滤层，过滤层下面为烘干层，过滤层和烘干层通过过滤板隔开，过滤板边缘设有封闭块，过滤板上设有加强筋，加强筋上设有过滤网，烘干层一侧设有烘干口。

作为优选，所述箱体四周设有若干加强筋。

作为优选，所述烘干口前设有挡板。

有益效果：

本实用新型采用了上述技术方案提供一种高效的烘干箱，弥补了现有技术的不足，设计合理，操作方便，既能过滤又能烘干，大大加快了烘干的时间，且烘干效果好，提高产品质量，加速企业生产。

附图说明

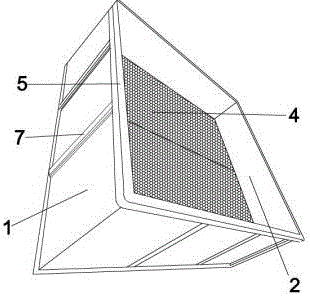

图1为本实用新型的结构示意图。

图2为本实用新型的局部示意图。

图3为本实用新型封闭块结构示意图。

具体实施方式

如图1、2所示，一种高效的烘干箱，包括箱体1，过滤层2，烘干层3，过滤板4，所述箱体1顶部设有加强环5，加强环5下面设有过滤层2，过滤层2下面为烘干层3，过滤层2和烘干层3通过过滤板4隔开，过滤板4边缘设有封闭块6，过滤板4上设有加强筋7，加强筋7上设有过滤网8，烘干层3一侧设有烘干口9，烘干口9前设有挡板10，所述箱体1四周设有若干加强筋7。

实际工作时，将需要烘干的物品放入过滤层2，物品上的水分受到重力的作用通过过滤板4流入到烘干层3下，水最终从烘干层3排到外面，烘干层3一侧设有烘干口9，烘干口9前设有挡板10，此处挡板10可以防止水流入到烘干口9中，干燥的热气从烘干口9进入到烘干层3，热气可以透过过滤网8，从而对过滤板4上的物品进行烘干，过滤板4边缘设有封闭块6，封闭块6可以有效地防止物品从过滤板4间隙漏走，封闭块6具有良好的封闭性，加强筋7可以加强过滤板4和箱体1的刚度，使之不易变形，更有利于烘干，加强环5也是这个道理，可以对箱体1顶部的刚度起到一定的加强作用。

本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
