一种城镇污水低耗型处理装置的制作方法

本发明涉及一种处理装置，尤其涉及一种城镇污水低耗型处理装置。

背景技术：

污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。

污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。

现有的城镇污水处理装置存在城镇污水处理成本较高的缺点，因此亟需研发一种城镇污水处理成本较低的城镇污水低耗型处理装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服现有的城镇污水处理装置城镇污水处理成本较高的缺点，本发明要解决的技术问题是提供一种城镇污水处理成本较低的城镇污水低耗型处理装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种城镇污水低耗型处理装置，包括有支架、第一滑轨、第一滑块、第二转轴、第一锥齿轮、第二锥齿轮、滚筒、接触滚轮、连接杆、旋转电机、轴承座、滑套、移动杆、齿条、第一齿轮、铁质挡板、拨杆、第一转轴、第二进料斗、弧形导板、L形支杆、第一滤网、第一进料斗、硬质管、收集槽、水泵、净化箱和旋转叶片；地面上放置有净化箱和收集槽，净化箱位于收集槽的左方，净化箱内底部右侧设有水泵，水泵上连接有硬质管，硬质管末端位于收集槽的正上方，净化箱顶部左侧开有第二通孔，净化箱顶部从左至右依次设有支架、第二进料斗、L形支杆和第一进料斗，支架内顶部设有滑套和第一滑轨，滑套位于第一滑轨的左方，第一滑轨上设有第一滑块，第一滑块下端设有齿条，齿条位于弧形导板的正上方，齿条左端连接有移动杆，移动杆左端穿过滑套，支架内左壁设有旋转电机和轴承座，旋转电机位于轴承座的上方，旋转电机右端设有第二转轴，第二转轴上设有第二锥齿轮和滚筒，第二锥齿轮位于滚筒的左方，滚筒上开有曲形凹槽，曲形凹槽内设有接触滚轮，接触滚轮与曲形凹槽接触配合，接触滚轮上设有连接杆，连接杆上端与移动杆底部左侧连接，轴承座上安装有第一转轴，第一转轴上端连接有第一锥齿轮，第一锥齿轮与第二锥齿轮啮合，第一转轴下端穿过第二通孔，第一转轴上设有旋转叶片，旋转叶片位于净化箱内，第二进料斗内左壁和右壁之间设有弧形导板，弧形导板上开有第一通孔，L形支杆左端前侧连接有第一齿轮，第一齿轮位于齿条的下方，第一齿轮与齿条啮合，第一齿轮上铰接连接有拨杆，拨杆位于弧形导板的正上方，第一进料斗右壁上端铰接连接有铁质挡板，铁质挡板与第一进料斗配合，第一进料斗内下部设有第一滤网。

优选地，还包括有电磁铁，第一进料斗左壁上端设有电磁铁，电磁铁位于铁质挡板底部左侧的下方，电磁铁的立体形状为长方体形，电磁铁的长为5cm，电磁铁的宽为3cm，电磁铁的高为2cm。

优选地，还包括有把手，铁质挡板顶部设有把手，把手位于铁质挡板顶部的左侧，把手位于L形支杆的右方，把手横截面的形状为长方形，把手的材质为Q235钢，把手的颜色为红色。

优选地，还包括有第二滤网，净化箱内底部右侧与净化箱内右壁下部之间设有第二滤网，第二滤网的材质为不锈钢材质，第二滤网位于水泵的左方，第二滤网位于旋转叶片的右方，第二滤网的颜色为黑色。

优选地，还包括有卡槽，地面上放置有卡槽，卡槽位于净化箱的右方，卡槽位于硬质管的正下方，收集槽放置在卡槽内，卡槽内底部与收集槽的下表面相接触，卡槽的横截面的形状为U形。

优选地，旋转叶片上开有小孔，小孔的形状均相同，小孔的大小均相等，小孔的横截面的形状为圆形，小孔的立体形状为圆柱体形，小孔的半径大小为1cm，小孔的深度为3cm。

优选地，还包括有加强筋，净化箱顶部左侧设有加强筋，加强筋的上端与支架内左壁下部连接，加强筋的横截面的形状为正方形，加强筋的材质为Q235钢，加强筋的表面为光滑平面。

优选地，支架位于地面的上方，支架位于第一转轴的左方，支架的横截面的形状为L形，支架的材质为Q235钢，支架的厚度为5cm，支架的重量为2KG，支架内为空心体。

优选地，收集槽位于水泵的右方，收集槽的横截面的形状为U形，收集槽的立体形状为长方体形，收集槽的长为30cm，收集槽的宽为20cm，收集槽的高为40cm，收集槽的颜色为黑色。

工作原理：当需要将城镇污水进行处理时，首先人工顺时针旋转铁质挡板到合适位置，从而将第一进料斗打开。然后向第一进料斗内加入适量待处理的城镇污水，然后再逆时针旋转铁质挡板，至铁质挡板复位。然后向第二进料斗内的弧形导板上加入适量的明矾。然后启动旋转电机带动第二转轴顺时针或逆时针转动，从而带动滚筒顺时针或逆时针转动，从而带动接触滚轮在曲形凹槽内滚动，从而带动移动杆左右运动，从而带动齿条左右运动，从而带动第一齿轮顺时针或逆时针转动，从而带动拨杆左右摆动，从而拨杆就会拨动弧形导板上的明矾左右晃动，从而使弧形导板上的明矾通过第一通孔掉落到净化箱内，从而与净化箱内的城镇污水混合。与此同时第二转轴顺时针或逆时针转动，从而带动第二锥齿轮顺时针或逆时针转动，从而带动第一锥齿轮顺时针或逆时针转动，从而带动第一转轴顺时针或逆时针转动，从而带动旋转叶片顺时针或逆时针转动，从而旋转叶片就会将净化箱内的城镇污水和明矾进行搅拌，从而加快净化箱内的城镇污水和明矾的反应速度。从而净化箱内的城镇污水和明矾就会起化学反应，从而产生沉淀。当净化箱内的城镇污水净化完毕时，旋转电机停止工作。然后再启动水泵工作，则水泵就会将净化箱内的净化的水通过硬质管抽入到收集槽内。当收集槽内抽入适量的净化的水时，水泵停止工作。然后将收集槽内的净化的水拿取后续处理。然后不断地重复以上步骤，就会将更多的城镇污水进行净化处理。

因为还包括有电磁铁，第一进料斗左壁上端设有电磁铁，电磁铁位于铁质挡板底部左侧的下方，电磁铁的立体形状为长方体形，电磁铁的长为5cm，电磁铁的宽为3cm，电磁铁的高为2cm，所以当铁质挡板将第一进料斗盖住时，启动电磁铁通电，则电磁铁就会将铁质挡板吸住，从而使铁质挡板将第一进料斗盖的更紧密。

因为还包括有把手，铁质挡板顶部设有把手，把手位于铁质挡板顶部的左侧，把手位于L形支杆的右方，把手横截面的形状为长方形，把手的材质为Q235钢，把手的颜色为红色，所以人们可抓住把手旋转铁质挡板，从而更加快速便捷地旋转铁质挡板。

因为还包括有第二滤网，净化箱内底部右侧与净化箱内右壁下部之间设有第二滤网，第二滤网的材质为不锈钢材质，第二滤网位于水泵的左方，第二滤网位于旋转叶片的右方，第二滤网的颜色为黑色，所以可以防止产生的沉淀将水泵损坏。

（3）有益效果

本发明达到了城镇污水处理成本较低；通过设有电磁铁，所以能够使铁质挡板将第一进料斗盖的更紧密；通过设有把手，所以人们可抓住把手旋转铁质挡板，从而更加快速便捷地旋转铁质挡板；通过设有第二滤网，所以可以防止产生的沉淀将水泵损坏的有益效果。

附图说明

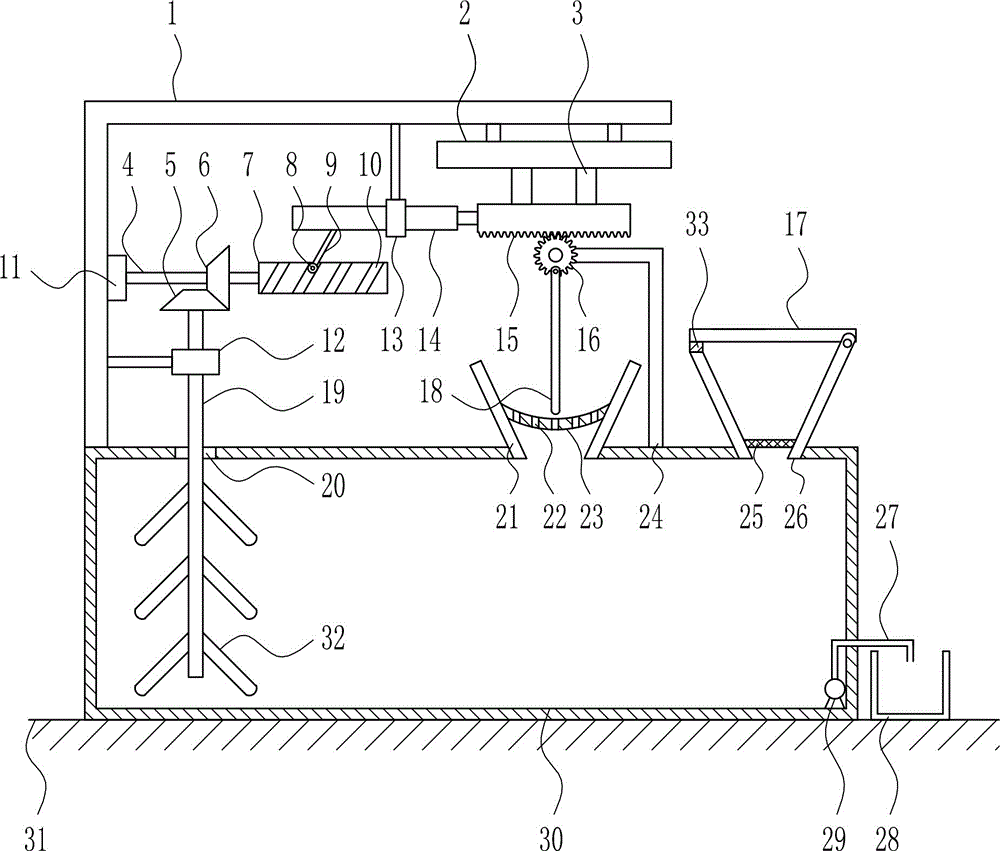

图1本发明的第一种主视结构示意图。

图2本发明的第二种主视结构示意图。

图3本发明的第三种主视结构示意图。

图4本发明的第四种主视结构示意图。

图5本发明的第五种主视结构示意图。

附图中的标记为：1-支架，2-第一滑轨，3-第一滑块，4-第二转轴，5-第一锥齿轮，6-第二锥齿轮，7-滚筒，8-接触滚轮，9-连接杆，10-曲形凹槽，11-旋转电机，12-轴承座，13-滑套，14-移动杆，15-齿条，16-第一齿轮，17-铁质挡板，18-拨杆，19-第一转轴，20-第二通孔，21-第二进料斗，22-第一通孔，23-弧形导板，24-L形支杆，25-第一滤网，26-第一进料斗，27-硬质管，28-收集槽，29-水泵，30-净化箱，31-地面，32-旋转叶片，33-电磁铁，34-把手，35-第二滤网，36-卡槽，37-小孔，38-加强筋。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种城镇污水低耗型处理装置，如图1-5所示，包括有支架1、第一滑轨2、第一滑块3、第二转轴4、第一锥齿轮5、第二锥齿轮6、滚筒7、接触滚轮8、连接杆9、旋转电机11、轴承座12、滑套13、移动杆14、齿条15、第一齿轮16、铁质挡板17、拨杆18、第一转轴19、第二进料斗21、弧形导板23、L形支杆24、第一滤网25、第一进料斗26、硬质管27、收集槽28、水泵29、净化箱30和旋转叶片32；地面31上放置有净化箱30和收集槽28，净化箱30位于收集槽28的左方，净化箱30内底部右侧设有水泵29，水泵29上连接有硬质管27，硬质管27末端位于收集槽28的正上方，净化箱30顶部左侧开有第二通孔20，净化箱30顶部从左至右依次设有支架1、第二进料斗21、L形支杆24和第一进料斗26，支架1内顶部设有滑套13和第一滑轨2，滑套13位于第一滑轨2的左方，第一滑轨2上设有第一滑块3，第一滑块3下端设有齿条15，齿条15位于弧形导板23的正上方，齿条15左端连接有移动杆14，移动杆14左端穿过滑套13，支架1内左壁设有旋转电机11和轴承座12，旋转电机11位于轴承座12的上方，旋转电机11右端设有第二转轴4，第二转轴4上设有第二锥齿轮6和滚筒7，第二锥齿轮6位于滚筒7的左方，滚筒7上开有曲形凹槽10，曲形凹槽10内设有接触滚轮8，接触滚轮8与曲形凹槽10接触配合，接触滚轮8上设有连接杆9，连接杆9上端与移动杆14底部左侧连接，轴承座12上安装有第一转轴19，第一转轴19上端连接有第一锥齿轮5，第一锥齿轮5与第二锥齿轮6啮合，第一转轴19下端穿过第二通孔20，第一转轴19上设有旋转叶片32，旋转叶片32位于净化箱30内，第二进料斗21内左壁和右壁之间设有弧形导板23，弧形导板23上开有第一通孔22，L形支杆24左端前侧连接有第一齿轮16，第一齿轮16位于齿条15的下方，第一齿轮16与齿条15啮合，第一齿轮16上铰接连接有拨杆18，拨杆18位于弧形导板23的正上方，第一进料斗26右壁上端铰接连接有铁质挡板17，铁质挡板17与第一进料斗26配合，第一进料斗26内下部设有第一滤网25。

还包括有电磁铁33，第一进料斗26左壁上端设有电磁铁33，电磁铁33位于铁质挡板17底部左侧的下方，电磁铁33的立体形状为长方体形，电磁铁33的长为5cm，电磁铁33的宽为3cm，电磁铁33的高为2cm。

还包括有把手34，铁质挡板17顶部设有把手34，把手34位于铁质挡板17顶部的左侧，把手34位于L形支杆24的右方，把手34横截面的形状为长方形，把手34的材质为Q235钢，把手34的颜色为红色。

还包括有第二滤网35，净化箱30内底部右侧与净化箱30内右壁下部之间设有第二滤网35，第二滤网35的材质为不锈钢材质，第二滤网35位于水泵29的左方，第二滤网35位于旋转叶片32的右方，第二滤网35的颜色为黑色。

还包括有卡槽36，地面31上放置有卡槽36，卡槽36位于净化箱30的右方，卡槽36位于硬质管27的正下方，收集槽28放置在卡槽36内，卡槽36内底部与收集槽28的下表面相接触，卡槽36的横截面的形状为U形。

旋转叶片32上开有小孔37，小孔37的形状均相同，小孔37的大小均相等，小孔37的横截面的形状为圆形，小孔37的立体形状为圆柱体形，小孔37的半径大小为1cm，小孔37的深度为3cm。

还包括有加强筋38，净化箱30顶部左侧设有加强筋38，加强筋38的上端与支架1内左壁下部连接，加强筋38的横截面的形状为正方形，加强筋38的材质为Q235钢，加强筋38的表面为光滑平面。

支架1位于地面31的上方，支架1位于第一转轴19的左方，支架1的横截面的形状为L形，支架1的材质为Q235钢，支架1的厚度为5cm，支架1的重量为2KG，支架1内为空心体。

收集槽28位于水泵29的右方，收集槽28的横截面的形状为U形，收集槽28的立体形状为长方体形，收集槽28的长为30cm，收集槽28的宽为20cm，收集槽28的高为40cm，收集槽28的颜色为黑色。

工作原理：当需要将城镇污水进行处理时，首先人工顺时针旋转铁质挡板17到合适位置，从而将第一进料斗26打开。然后向第一进料斗26内加入适量待处理的城镇污水，然后再逆时针旋转铁质挡板17，至铁质挡板17复位。然后向第二进料斗21内的弧形导板23上加入适量的明矾。然后启动旋转电机11带动第二转轴4顺时针或逆时针转动，从而带动滚筒7顺时针或逆时针转动，从而带动接触滚轮8在曲形凹槽10内滚动，从而带动移动杆14左右运动，从而带动齿条15左右运动，从而带动第一齿轮16顺时针或逆时针转动，从而带动拨杆18左右摆动，从而拨杆18就会拨动弧形导板23上的明矾左右晃动，从而使弧形导板23上的明矾通过第一通孔22掉落到净化箱30内，从而与净化箱30内的城镇污水混合。与此同时第二转轴4顺时针或逆时针转动，从而带动第二锥齿轮6顺时针或逆时针转动，从而带动第一锥齿轮5顺时针或逆时针转动，从而带动第一转轴19顺时针或逆时针转动，从而带动旋转叶片32顺时针或逆时针转动，从而旋转叶片32就会将净化箱30内的城镇污水和明矾进行搅拌，从而加快净化箱30内的城镇污水和明矾的反应速度。从而净化箱30内的城镇污水和明矾就会起化学反应，从而产生沉淀。当净化箱30内的城镇污水净化完毕时，旋转电机11停止工作。然后再启动水泵29工作，则水泵29就会将净化箱30内的净化的水通过硬质管27抽入到收集槽28内。当收集槽28内抽入适量的净化的水时，水泵29停止工作。然后将收集槽28内的净化的水拿取后续处理。然后不断地重复以上步骤，就会将更多的城镇污水进行净化处理。

因为还包括有电磁铁33，第一进料斗26左壁上端设有电磁铁33，电磁铁33位于铁质挡板17底部左侧的下方，电磁铁33的立体形状为长方体形，电磁铁33的长为5cm，电磁铁33的宽为3cm，电磁铁33的高为2cm，所以当铁质挡板17将第一进料斗26盖住时，启动电磁铁33通电，则电磁铁33就会将铁质挡板17吸住，从而使铁质挡板17将第一进料斗26盖的更紧密。

因为还包括有把手34，铁质挡板17顶部设有把手34，把手34位于铁质挡板17顶部的左侧，把手34位于L形支杆24的右方，把手34横截面的形状为长方形，把手34的材质为Q235钢，把手34的颜色为红色，所以人们可抓住把手34旋转铁质挡板17，从而更加快速便捷地旋转铁质挡板17。

因为还包括有第二滤网35，净化箱30内底部右侧与净化箱30内右壁下部之间设有第二滤网35，第二滤网35的材质为不锈钢材质，第二滤网35位于水泵29的左方，第二滤网35位于旋转叶片32的右方，第二滤网35的颜色为黑色，所以可以防止产生的沉淀将水泵29损坏。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
