一种用于盐碱地改良灌溉的可控磁化水装置的制作方法

本发明涉及一种盐碱地改良、灌溉装置，具体地说是一种用于盐碱地改良灌溉的可控磁化水装置。

背景技术：

磁化水是指利用磁场对水进行磁化处理，使水分之间的氢键遭到破坏，从而破坏水中原来的团簇结构，使水中水分子簇的大小得到改变，增强了水的活性，提高了水溶液中的矿物质溶解量及其渗透性。在农业上，利用磁化水灌溉可以使土壤中多余的盐分渗入地下，提高盐碱地的洗盐效果，大大降低土壤的盐碱度，还可以在一定范围内提高作物的产量。目前对于水的磁化方式主要分为永磁式和电磁式，其中永磁式具有一次性投入、结构简单的优点，但是容易受磁性材料的制约，且存在随温度升高、时间延长而退磁，导致磁场强度下降、磁化效果降低等问题。电磁式具有可控、磁场强度稳定、不受外界条件限制的优点。目前水磁化处理装置，大多为一次性装置，尤其是农业灌溉蓄水量大，灌溉条件复杂，易受外界环境影响，且成本较高，维修不便，满足不了大规模农业灌溉需求。

技术实现要素：

发明目的：为克服现有技术不足，本发明旨于提供一种可控磁场、维修方便、使用简单的灌溉水磁化装置。

技术方案：为解决上述技术问题，本发明采用如下技术方案：

一种用于盐碱地改良灌溉的可控磁化水装置，包括法兰盘接头、半球形罩壳、导流器、导管支架、导管、线圈模块、线圈支板、线圈支架、控制箱、检修门和外壳；所述半球形罩壳为两个，分别设在外壳两端，外壳与两个半球形罩壳组成空腔结构，导流器、导管支架、导管、线圈模块、线圈支板和线圈支架均设在空腔结构内；半球形罩壳外侧设有通孔，法兰盘接头为两个，分别设在两个半球形外壳的外侧，且法兰盘接头与半球形罩壳外侧的通孔相通；检修门设在外壳上，控制箱设在检修门上；线圈支架通过导线与控制箱相接；线圈支板活动连接在线圈支架上，线圈支板板身设有线圈安置槽，线圈模块设在线圈安置槽内；导管支架为圆盘结构，圆盘上设有预留孔，导管支架外周通过螺纹固定在半球形罩壳内；导管从线圈支架上的线圈支板侧边穿过；导管两端端头固定在导管支架的预留孔上；导流器为两个，分别设在两个半球形罩壳空腔内，两个导流器均为一端与导管密闭相接，另一端与法兰盘接头密闭相接。

上述半球形罩壳外侧为圆弧端，即不与外壳相接的一端。

工作原理：本发明用于盐碱地改良灌溉的可控磁化水装置，在使用时将两端法兰盘接头与灌溉管道相接，接上电源，通过控制箱计算并显示磁场强度，再根据实际需求通过控制箱控制线圈模块工作数量以实现选择适合的磁场强度；水由一端导流器引入导管，在通过导管过程中被线圈模块产生的磁场磁化，磁化过的水通过另一端引流器引入法兰盘接头流入灌溉管道；当装置内部部件出现故障时可通过打开检修门，进行维修。

所述线圈支板为3排，每排为3块，每块线圈支板上设有4层共8个线圈安置槽；导管为2排，每排设有从上至下依次排列的4根导管，每排导管设在相邻两排线圈支板之间；每根导管与每层线圈安置槽位置对应；能使每根导管周围布满产生磁场的线圈模块，提高磁化强度和磁化效率。

所述线圈模块包括铁芯、漆包线、线圈模块电源插头、正负极接头、塑料外壳和塑料盖板；塑料外壳和塑料盖板组成空腔结构，铁芯设在空腔结构内，漆包线螺旋缠绕在铁芯上，电源插头设在塑料外壳上，电源插头与漆包线相接，正负极接头设在电源插头上；能使线圈模块通电产生磁场。

所述线圈支板顶端设有支板电源插孔，线圈支板末端设计有扣手，线圈安置槽槽内底部设有呈同心圆分布的、与线圈模块电源插头相匹配的线圈电源插孔，支板电源插孔与线圈电源插孔通过导线相接；尾部扣手用于推拉线圈支板进出线圈支架，能使线圈支板与线圈模块电路相通。

线圈支架上设有导轨和支架插头，线圈支板板身设有与导轨相匹配的凹槽，支架插头与支板电源插孔位置对应且相互匹配，相邻两线圈支板之间的线圈支架上设有线路凹槽，相邻两线圈支板通过凹槽内的线路相接，支架插头设有独立线路，支架插头线路在控制箱中有对应的电源控制按钮；能使控制箱控制线圈支架线路，线圈支架与线圈支板线路相通，进而使控制箱通过控制线圈支架控制线圈模块工作状态。

所述控制箱内设有顺次相接的显示屏、电源开关、线圈控制按钮、可调电阻、电路板和适配器，线圈控制按钮与支架插头相接，电路板上安装有单片机；适配器将交流电转换成线圈需要的直流电，调节可调电阻改变电路中的电流，线圈控制按钮控制工作线圈的组数，通过预先设置好的计算程序，依据电路中的电流及工作线圈的个数计算出工作磁场的强度，再通过显示屏将磁场强度、电流、线圈工作个数显示在屏幕上。

所述外壳、导管支架、控制箱箱体均为硅钢制成；能利用硅钢软磁合金的特性，隔离磁化器内部磁场，以免对外部其他设备造成不利影响。

所述法兰盘接头一端为法兰盘，另一端为端头带卡槽的螺纹圆管；卡槽与法兰盘之间的螺纹圆管与半球形罩壳上的通孔螺纹连接；能方便连接灌溉管道、导流器和半球形罩壳。

所述导流器为橡胶管，导流器一端设有与法兰盘卡槽相匹配的卡扣，另一端设有导管连接口，所述导管连接口与导管相接；能使导管内的水集中与法兰盘外的灌溉管道相通。

所述控制箱与线圈支架之间、相邻两线圈支板之间、支板电源插孔与线圈电源插孔之间的线路均采用金属网防护；能减少内部磁场对线路的干扰。

本发明未提及的技术均为现有技术。

有益效果：本发明采用模块化制作、安装维修简便，磁场强度可控，使用方便。

附图说明

图1是本发明用于盐碱地改良灌溉的可控磁化水装置结构图；

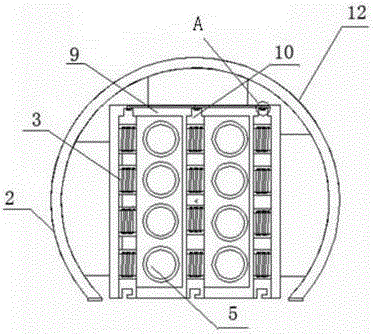

图2是图1纵剖结构示意图；

图3是图2中A处放大图；

图4是线圈支板结构示意图；

图5是图4的侧视图；

图6是线圈模块结构示意图；

图7是图6中B处放大图；

图8是控制箱的面板布置图；

图9是导管支架结构示意图；

图中，1：法兰盘接头；2：半球形罩壳；3：线圈模块；4：导轨；5：导管；6：导流器；7：导管支架；8：控制箱；9：线圈支架；10：线圈支板；11：检修门；12：外壳；13：支架插头；301：支板电源插孔；302：线圈安置槽；303：导线；304：扣手；305：线圈电源插孔；401：铁芯；402：漆包线；403：塑料外壳；404：电源插头；405：正负极接头；406：塑料盖板；701：预留孔；801：显示屏；802：电源开关；803：线圈控制按钮；804：可调电阻。

具体实施方式

为了更好地理解本发明，下面结合实施例进一步阐明本发明的内容，但本发明的内容不仅仅局限于下面的实施例。

实施例1

如图1-9所示，一种用于盐碱地改良灌溉的可控磁化水装置，包括法兰盘接头1、半球形罩壳2、导流器6、导管支架7、导管5、线圈模块3、线圈支板10、线圈支架9、控制箱8、检修门11和外壳12；所述半球形罩壳2为两个，分别设在外壳12两端，外壳12与两个半球形罩壳2组成空腔结构，导流器6、导管支架7、导管5、线圈模块3、线圈支板10和线圈支架9均设在空腔结构内；半球形罩壳2外侧设有通孔，法兰盘接头1为两个，分别设在两个半球形外壳12的外侧，且法兰盘接头1与半球形罩壳2外侧的通孔相通；检修门11设在外壳12上，控制箱8设在检修门11上；线圈支架9通过导线303与控制箱8相接；线圈支板10活动连接在线圈支架9上，线圈支板10板身设有线圈安置槽302，线圈模块3设在线圈安置槽302内；导管支架7为圆盘结构，圆盘上设有预留孔701，导管支架7外周通过螺纹固定在半球形罩壳2内；导管5由PVC塑料圆管制成，两端有螺纹，导管5从线圈支架9上的线圈支板10侧边穿过；导管5两端端头固定在导管支架7的预留孔701上，两头分别连接导流器6；导流器6为两个，分别设在两个半球形罩壳2空腔内，两个导流器6均为一端与导管5密闭相接，另一端与法兰盘接头1密闭相接；线圈支板10为3排，每排为3块，每块线圈支板10上设有4层共8个线圈安置槽302；导管5为2排，每排设有从上至下依次排列的4根导管5，每排导管5设在相邻两排线圈支板10之间；每根导管5与每层线圈安置槽302位置对应；线圈模块3包括铁芯401、漆包线402、线圈模块电源插头404、正负极接头405、塑料外壳403和塑料盖板406；塑料外壳403和塑料盖板406组成空腔结构，铁芯401设在空腔结构内，漆包线402螺旋缠绕在铁芯401上，塑料外壳403和塑料盖板406起保护与固定线圈的作用；电源插头设在塑料外壳403上，电源插头与漆包线402相接，正负极接头405设在电源插头上；线圈支板10顶端设有支板电源插孔301，线圈支板10末端设计有扣手304，线圈安置槽302槽内底部设有呈同心圆分布的、与线圈模块电源插头404相匹配的线圈电源插孔305，支板电源插孔301与线圈电源插孔305通过导线303相接；线圈支架9上设有导轨4和支架插头13，线圈支板10板身设有与导轨4相匹配的凹槽，支架插头13与支板电源插孔301位置对应且相互匹配，相邻两线圈支板10之间的线圈支架9上设有线路凹槽，相邻两线圈支板10通过凹槽内的线路相接，支架插头13设有独立线路，支架插头13线路在控制箱8中有对应的电源控制按钮；控制箱8箱体由硅钢片制作，箱盖由透明塑料制成，箱内支架采用塑料制成，控制箱8整体安装在检修门11上，并通过带有金属网防护的线路与线圈支架9相连；控制箱8内设有顺次相接的显示屏801、电源开关802、线圈控制按钮803、可调电阻804、电路板和适配器，线圈控制按钮803与支架插头13相接，电路板上安装有单片机；外壳12、导管支架7、控制箱8箱体均为硅钢制成；法兰盘接头1一端为法兰盘，另一端为端头带卡槽的螺纹圆管；卡槽与法兰盘之间的螺纹圆管与半球形罩壳2上的通孔螺纹连接；导流器6为橡胶管，导流器6一端设有与法兰盘卡槽相匹配的卡扣，另一端设有导管5连接口，所述导管5连接口与导管5相接；控制箱8与线圈支架9之间、相邻两线圈支板10之间、支板电源插孔301与线圈电源插孔305之间的线路均采用金属网防护。

本发明用于盐碱地改良灌溉的可控磁化水装置，在使用前先根据实际需求确定法兰盘接头1的口径大小，也可以在厂家直接生产出不同口径的设备，需要时再进行组装。在使用时组装完毕的用于盐碱地改良灌溉的可控磁化水装置两端法兰盘接头1与灌溉管道相接，接上电源，通过控制箱8调节可调电阻804和控制线圈组工作个数，通过单片机计算出磁场强度显示在显示屏801上，再根据实际需求选择适合的磁场强度。水由一端导流器6引入导管5，在通过导管5过程中被线圈模块3产生的磁场磁化，磁化过的水通过另一端引流器引入法兰盘接头1流入灌溉管道；当装置内部部件出现故障时可通过打开检修门11，进行维修。

本发明采用模块化制作、安装维修简便，磁场强度可控，使用方便。

以上仅是本发明的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对各设施位置进行调整，这些调整也应视为本发明的保护范围。
