一种可收缩折叠的保温瓶内胆清洗装置的制作方法

本实用新型涉及一种保温瓶内胆清洗装置，特别是一种可收缩折叠的保温瓶内胆清洗装置。

背景技术：

保温瓶用久了，内壁会长出水垢。水垢多了不仅会影响保温瓶的保温效果，而且还很不卫生，会影响人们的身体健康。而对保温瓶内胆的清洗，目前大多采用冲洗，去垢溶液浸泡、震荡的方法，需要消耗大量的水，清洗也不彻底；而且每一种保温瓶内胆深浅不一且保温瓶内径也是变化的，现有的清洗装置很难达到预期的清洗效果；另外，一些清洗装置在存放时过于占用空间。

技术实现要素：

本实用新型所要解决的技术问题是提供一种可收缩折叠的保温瓶内胆清洗装置，能够有效清除保温瓶内的水垢，同时减少清洁用水的消耗。

为解决上述技术问题，本实用新型所采用的技术方案是：一种可收缩折叠的保温瓶内胆清洗装置，包括把手、伸缩杆、电动机、旋转架和清洗臂，把手与伸缩杆一端连接，伸缩杆另一端上设有电动机，电动机的转轴与旋转架连接，旋转架上设有清洗臂。

优选的方案中，所述的把手和伸缩杆均为中空结构，把手中设有电池，伸缩杆中设有导线，电池通过导线与电动机连接，把手一端设有电池盖，把手侧壁上设有按键开关，按键开关与导线串联。

优选的方案中，所述的伸缩杆至少为三节，由把手向电动机方向分别为伸缩杆后节、伸缩杆中间节和伸缩杆前节，伸缩杆后节套接在伸缩杆中间节外，伸缩杆中间节套接在伸缩杆前节外，电动机固定在伸缩杆前节上。

优选的方案中，所述的电动机与旋转架之间还设有清洗部件夹头，电动机通过联轴器与清洗部件夹头连接固定。

优选的方案中，所述的清洗部件夹头一端与电动机连接，另一端通过锁紧装置与旋转架连接，锁紧装置能够实现旋转架在清洗部件夹头上的固定、旋转和拆卸。

优选的方案中，所述的清洗臂为两个，两个清洗臂的一端通过螺钉铰接在旋转架上，两个清洗臂之间还设有弹簧。

优选的方案中，所述的清洗臂为中空结构，清洗臂一端为开口，另一端上设有端盖，清洗臂内设有活塞，活塞与开口端之间设有弹簧，清洗臂内设有活塞杆，活塞杆一端与活塞固定连接，另一端由清洗臂的开口端伸出，活塞杆伸出开口的一端上设有海绵刷头。

本新型所提供的一种可收缩折叠的保温瓶内胆清洗装置，通过采用上述结构，具有以下有益效果：

（1）利用清洗臂进行清洗，相比于用水冲洗的清洁效果更好，同时能够减少水资源的消耗；

（2）清洗臂及伸缩杆能够根据不同瓶胆的大小做出适应性的调节，以此实现不同瓶胆的清洗工作；

（3）整个清洗装置能够进行折叠放置，在不需要使用的时候能够减少装置占用的空间。

附图说明

下面结合附图和实施例对本实用新型作进一步说明：

图1为本实用新型的立体结构示意图图。

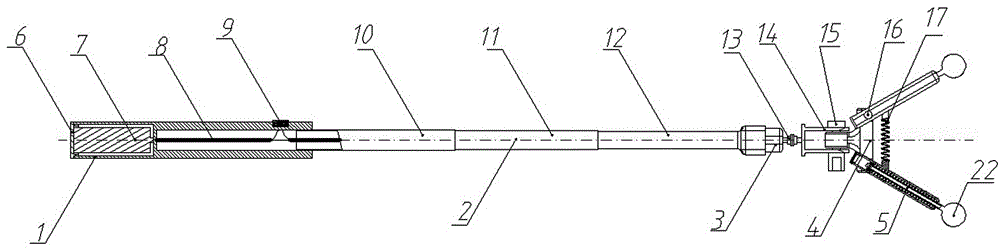

图2为本实用新型的剖面结构图。

图3为本实用新型的旋转架与清洗臂的结构示意图。

图4本实用新型收缩折叠后的结构示意图。

图中：把手1，伸缩杆2，电动机3，旋转架4，清洗臂5，电池盖6，电池7，导线8，按键开关9，伸缩杆后节10，伸缩杆中间节11，伸缩杆前节12，联轴器13，清洗部件夹头14，锁紧装置15，螺钉16，弹簧17，端盖18，活塞19，弹簧20，活塞杆21，海绵刷头22。

具体实施方式

如图中，一种可收缩折叠的保温瓶内胆清洗装置，包括把手1、伸缩杆2、电动机3、旋转架4和清洗臂5，把手1与伸缩杆2一端连接，伸缩杆2另一端上设有电动机3，电动机3的转轴与旋转架4连接，旋转架4上设有清洗臂5。

优选的方案中，所述的把手1和伸缩杆2均为中空结构，把手1中设有电池7，伸缩杆2中设有导线8，电池7通过导线8与电动机3连接，把手1一端设有电池盖7，把手1侧壁上设有按键开关9，按键开关9与导线8串联。

优选的方案中，所述的伸缩杆2至少为三节，由把手1向电动机方向分别为伸缩杆后节10、伸缩杆中间节11和伸缩杆前节12，伸缩杆后节10套接在伸缩杆中间节11外，伸缩杆中间节11套接在伸缩杆前节12外，电动机3固定在伸缩杆前节12上。

优选的方案中，所述的电动机3与旋转架4之间还设有清洗部件夹头14，电动机3通过联轴器13与清洗部件夹头14连接固定。采用上述结构，实现电动机3带动旋转架4旋转，以此完成瓶胆的清洗工作。

优选的方案中，所述的清洗部件夹头14一端与电动机3连接，另一端通过锁紧装置15与旋转架4连接，锁紧装置15能够实现旋转架4在清洗部件夹头14上的固定、旋转和拆卸。通过采用上述结构，能够对清洗部进行拆卸安装，实现清洗部的更换或拆卸后的清理工作。

优选的方案中，所述的清洗臂5为两个，两个清洗臂5的一端通过螺钉16铰接在旋转架4上，两个清洗臂5之间还设有弹簧17。采用上述结构，利用弹簧17实现清洗臂与瓶胆内壁之间始终贴合，保良好证清洗效果。

优选的方案中，所述的清洗臂5为中空结构，清洗臂5一端为开口，另一端上设有端盖18，清洗臂5内设有活塞19，活塞19与开口端之间设有弹簧20，清洗臂5内设有活塞杆21，活塞杆21一端与活塞19固定连接，另一端由清洗臂5的开口端伸出，活塞杆21伸出开口的一端上设有海绵刷头22。清洗壁内能够在清洗工作之前添加一定的清洁液，实现在清洁过程中，清洁部位的清洁液的自动供给，进一步提高清洁效果。
