一种组合式生活垃圾粗碎刀轴结构的制作方法

本实用新型涉及物料破碎设备技术领域，尤其涉及一种组合式生活垃圾粗碎刀轴结构 。

背景技术：

双轴生活垃圾粗破碎机是依靠轴上刀具与定刀剪切及刀头锤破作用，对物料进行破碎，产量比传统双轴撕碎机大。目前市场上的双轴生活垃圾粗破碎机刀轴采用整体焊接结构，这种结构致使刀具磨损较快，虽然可通过堆焊修复，但堆焊一定次数后，刀体将不能再进行堆焊，整根轴都将报废。后期刀具的维护与更换也很麻烦，维护费用极高。

另外，这种刀轴其刀体结构单一，同一台机器只能破碎单一物料，性价比不高。

技术实现要素：

为解决以上技术问题，本实用新型进行颠覆性的设计改革，提供一种组合式生活垃圾粗碎刀轴结构。

具体方案如下：

一种组合式生活垃圾粗碎刀轴结构，包含有：

主轴，以安装可拆式生活垃圾粗破碎刀体，连接破碎机动力机构，带动可拆式生活垃圾粗破碎刀体旋转；

多个可拆式生活垃圾粗破碎刀体，安装在主轴上，随主轴旋转以破碎物料；

隔套，安装在主轴上，将相邻两个可拆式生活垃圾粗破碎刀体在主轴上间隔一定的距离；

其中，所述可拆式生活垃圾粗破碎刀体包含有基体、破碎刀头和勾料刀头。基体的中部开设轴孔，通过轴孔和键连接固定在主轴上。基体上设有刀头固定部，刀头固定部的一侧开设键槽和螺纹孔，破碎刀头和勾料刀头均通过键条和螺钉从一侧固定在刀头固定部上。

进一步的，安装在主轴上的所有可拆式生活垃圾粗破碎刀体，每相邻两个可拆式生活垃圾粗破碎刀体绕主轴朝同一方向错开一定的角度，使主轴上的刀齿呈螺旋排布。通过以上技术方案，本实用新型具有以下有益效果：

1、适合用于破碎床垫、沙发、丝织物等成分较复杂的生活垃圾的破碎，勾料刀头可勾住松散、成团或圆形物料避免架空、打滑现象的发生；

2、刀头磨损严重的情况下可直接更换刀头，侧面可拆式的设计使刀头的装配定位、拆换等工作都很方便进行，仅对被破坏的破碎刀头和勾料刀头进行更换，成本较低，能有效降低使用和维护成本，提高工作效率；

3、同一个基体可换装不同刀头，根据不同物料选用不同形状的刀头进行破碎，具有较高的互换性，真正做到一机多用；

4、渐进螺旋式的刀齿排布方式使物料逐渐被剪切、撕开，而不是瞬间所有刀齿接触物料，进而避免瞬间冲击力激增的现象发生，使主轴的工作载荷更加均匀，延长机器的使用寿命。

附图说明

图1是本实用新型整体结构图；

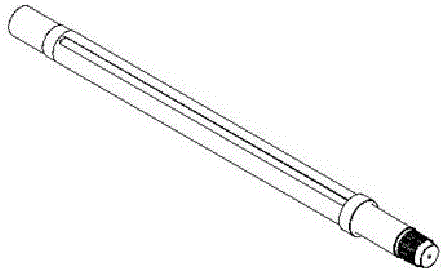

图2是主轴立体图；

图3是可拆式生活垃圾粗破碎刀体立体结构图；

图4是隔套立体图；

图5本实用新型在破碎机中的布置结构图。

具体实施方式

下面结合附图和实施例来更加详细说明本实用新型的技术方案，但保护范围不限于此。

实施例：一种组合式生活垃圾粗碎刀轴结构，如图1~5所示，包含有：主轴1，以安装可拆式生活垃圾粗破碎刀体2，连接破碎机动力机构，带动可拆式生活垃圾粗破碎刀体2旋转；多个可拆式生活垃圾粗破碎刀体2，安装在主轴1上，随主轴1旋转以破碎物料；隔套3，安装在主轴1上，将相邻两个可拆式生活垃圾粗破碎刀体2在主轴1上间隔一定的距离。

其中，可拆式生活垃圾粗破碎刀体2包含有基体21、破碎刀头22和勾料刀头23（其具体结构特征和工作原理详见另一名为“一种可拆互换式粗破碎刀体结构”的发明专利申请）。基体21的中部开设轴孔，通过轴孔和键连接固定在主轴1上。基体21上设有刀头固定部，刀头固定部的一侧开设键槽和螺纹孔。破碎刀头22和勾料刀头23均通过键条和螺钉从一侧固定在刀头固定部上。侧面可拆式的设计使刀头的装配定位、拆换等工作都很方便进行，仅对被破坏的破碎刀头和勾料刀头进行更换，成本较低。

安装在主轴1上的所有可拆式生活垃圾粗破碎刀体2，每相邻两个可拆式生活垃圾粗破碎刀体2绕主轴1朝同一方向错开一定的角度，使主轴1上的刀齿呈螺旋排布。这种渐进螺旋式的刀齿排布方式使物料逐渐被剪切、撕开，而不是瞬间所有刀齿接触物料，进而避免瞬间冲击力激增的现象发生，使主轴的工作载荷更加均匀，延长机器的使用寿命。

另外，基体21的刀头固定部，可以固定连接多种刀头，可根据不同物料选用不同形状的刀头进行破碎，从而扩大其应用范围。

以上所述仅为本实用新型的优选实施例而已，并不用于限制实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在实用新型的保护范围之内。
