一种搪瓷板表面饰花电磁整平工作平台的制作方法

本实用新型涉及陶瓷板表面处理技术领域，尤其涉及了一种搪瓷板表面饰花电磁整平工作平台。

背景技术：

现有技术中的搪瓷板表面有一定程度的不平整，特别是当面积大于1平方米以上的搪瓷板，其表面不平的现象更明显。

搪瓷板初步制作后表面是素色的，如果要继续在搪瓷板表面装饰搪瓷图案及文字，需要进行后续工序，在其表面采用喷墨打印、手工直接丝网印、转印等手段，将图案及文字制作在搪瓷板表面，然后再进行高温烧结，将图案及文字固化在搪瓷板表面，使其与搪瓷板搪瓷层一样，具有经久不变的特点。

然而这种表面不平整的搪瓷板，如果想继续在其表面印制装饰图案及文字，会存在一定的困难。目前一般采用转贴转印花纸等方式来处理，这种表面图案及文字制作工艺对搪瓷板表面的平整度要求不高。

而最近随着技术的进步及人们审美情趣的提高，往常的搪瓷板表面图案及文字制作工艺显得落后了，传统的工艺制作的图案及文字具有清晰度太低，成本太高等缺点。

目前新兴的搪瓷板表面图案及文字的装饰工艺有如下几种：（1）直接利用喷墨打印机，直接将图案及文案打印在搪瓷板表面，然后再去烧烤等后续工作，这种方法直观快捷效率高，目前陶瓷装饰砖已广泛应用此种工艺；（2）直接丝网印，与转印花纸的印刷类似，但转印花纸是将图案印在转印花纸上的，然后转贴到搪瓷板上，而直接丝网印是将图案及文字直接印到搪瓷板上，省去了转贴这个工序。以上两种新兴的搪瓷板表面图案及文字的装饰工艺，都需要搪瓷板表面平整，其表面平整度需要达到每米长度不平在1MM以下才能进行。

因为喷墨打印时，打印头是一个平面内移动打印的，目前还没有可以在三维空间移动打印头打印的喷墨打印机；而直接丝网印需要使用油墨刮刀，油墨刮刀刀口呈一条直线，板面不平整是没法印的。所以目前一般采用在直接丝网印及喷墨打印之前，将搪瓷板背面粘贴防火板或者其它的平板，加压固化来将搪瓷板整平，然后再进行喷墨打印或者直接丝网印，表面图案及文字装饰好后再将背面的这个板脱去后再进行图案及文字的烧结固化工序，粘接用的胶一般很难去除，一般采用加热将胶粘剂烤焦失去粘性，然后将其脱除，背板除下来后基本不能用了，再加上粘接剂以及人工能源等，这些成本加起来很高，而其它的机械办法及溶剂溶解法等基本不能用，因为搪瓷板正面的图案在高温烧结前很容易被弄坏。因为现有技术的装饰工艺费时费力且成本高昂，所以目前大型的搪瓷图案装饰墙面价格很高。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的就在于提供了一种搪瓷板表面饰花电磁整平工作平台，利用电磁对铁磁性材料的吸附原理，电磁吸盘在通电后相当于一个磁石，对搪瓷板具有吸引力，将搪瓷板面吸附在工作台面上，饰花工作完成后，再对电磁吸盘断电，磁极消失，电磁吸盘对搪瓷板失去吸引力，搪瓷板脱离工作台面，工艺简单，成本低，平整度高。

为了实现上述目的，本实用新型采用的技术方案是这样的：

一种搪瓷板表面饰花电磁整平工作平台，包括工作底台、电磁吸盘组，所述电磁吸盘组照行列规律排列固定于工作底台上；所述电磁吸盘组包括两个以上的电磁吸盘，且每个电磁吸盘内均设置有电线绕组；所述每个电磁吸盘处均设置有电源插座，电源插座上连接有接电线管，该接电线管内设置有电源线。

作为一种优选方案，还包括接线盒、电线软管、电源总插头，所述每个电磁吸盘的接电线管远离电源插座的一端均连接于接线盒上；所述电线软管的一端与接线盒相连接，电线软管的另一端与电源总插头相连接。

作为一种优选方案，所述工作底台由不锈钢金属板制成。

作为一种优选方案，所述工作底台的不平度不超过0.1mm，工作底台各处的厚度差不低于0.1mm。

作为一种优选方案，所述电磁吸盘组通过安装压板固定安装在工作底台上。

作为一种优选方案，所述每个电磁吸盘之间的高度差不大于0.5mm。

与现有技术相比，本实用新型的有益效果：本实用新型利用电磁对铁磁性材料的吸附原理，电磁吸盘在通电后相当于一个磁石，对搪瓷板具有吸引力，将搪瓷板面吸附在工作台面上，饰花工作完成后，再对电磁吸盘断电，磁极消失，电磁吸盘对搪瓷板失去吸引力，搪瓷板脱离工作台面，工艺简单，成本低，平整度高。

附图说明

图1是本实用新型的结构示意图；

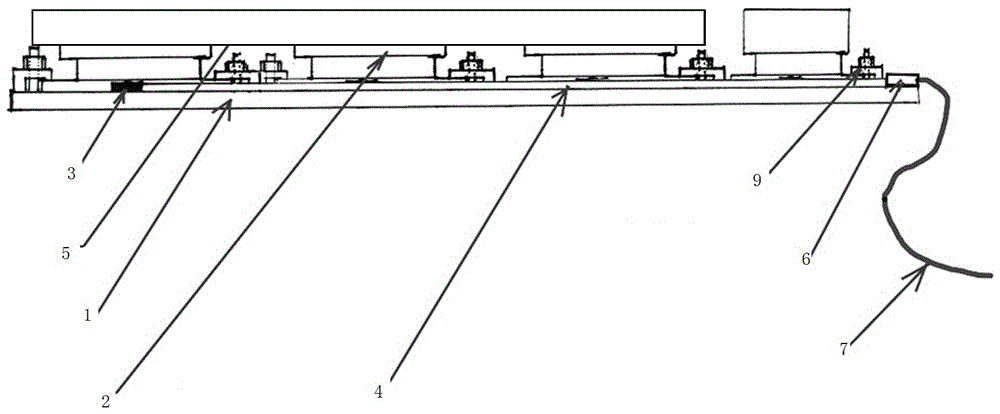

图2是本实用新型的正视图。

具体实施方式

下面结合具体实施例对本实用新型作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

实施例：

如图1、图2所示，一种搪瓷板表面饰花电磁整平工作平台，包括工作底台1、电磁吸盘组，所述电磁吸盘组照行列规律排列固定于工作底台1上；所述电磁吸盘组包括两个以上的电磁吸盘2，且每个电磁吸盘2内均设置有电线绕组（由于已经安装于构建内，故图中并未示出）；所述每个电磁吸盘2处均设置有电源插座3，电源插座3上连接有接电线管4，该接电线管4内设置有电源线（由于已经安装于构建内，故图中并未示出）。实施时，所述接电线管4与电源插座3尽可能紧贴工作底台1安装，以便当搪瓷板5扣在电磁吸盘2上时，其四周的折边有足够的空间下落，电源插座3与接电线管4不至于顶搪瓷板5折边使其板面不能贴合电磁吸盘2。

本实用新型优选还包括接线盒6、电线软管7、电源总插头8，所述每个电磁吸盘2的接电线管4远离电源插座3的一端均连接于接线盒6上；所述电线软管7的一端与接线盒6相连接，电线软管7的另一端与电源总插头8相连接。工作时，电源总插头8连接于工厂电柜上，电线软管7使得电源总插头8与接线盒6之间软连接，因而有一定的活动余地，以便当工作底台1在喷墨打印工作台或者直接丝网印工作台面上移动时，可以持续获得电源；其中电线软管7留有一定长度的余量，当工作底台1在喷墨打印机台上移到最远处时，不至于因电线软管7长度不够而拖动电源总插头8，进而影响供电产生危险。

本实用新型优选所述工作底台1由不锈钢金属板制成，所述工作底台1的不平度不超过0.1mm，工作底台1各处的厚度差不低于0.1mm；此处包括但不限于不锈钢金属板，还可以为其他金属材料制成的金属板，金属板具有一定的强度。

本实用新型优选所述电磁吸盘组通过安装压板9固定安装在工作底台1上，所述每个电磁吸盘2之间的高度差不大于0.5mm；使用预先固定焊接在工作底台1上的螺栓及螺母，将电磁吸盘2固定安装于工作底台1上，之所以设置若干个小的电磁吸盘2而不是一个完整的大的电磁吸盘2，是因为实际工作中，搪瓷板5的尺寸不是固定的，有大有小，设置若干个电磁吸盘2，组成电磁吸盘组，实际工作时可根据搪瓷板5的尺寸大小，选择需要用几个电磁吸盘2整平，其它用不到的电磁吸盘2，将其电源插头不要插在电源插座3上。

一种利用搪瓷板表面饰花电磁整平工作平台进行整平的方法，包括如下步骤：

（1）制作陶瓷板5：先将钢板冷作成形，制作成一面开口的盒状，并在其四周设置有折边，然后再在其表面喷涂搪瓷釉，并在800度以上的高温下烧制，使得搪瓷釉熔融附着在钢板表面，最后冷却；

（2）将工作底台1置于喷墨打印机或者直接丝网印工作台上，然后根据步骤（1）制得的陶瓷板5的尺寸大小选择电磁吸盘2的个数，并将陶瓷板5倒扣在选定的电磁吸盘2上；

（3）将步骤（2）中选定的电磁吸盘2的电源插头插在电源插座3上用于获取电能，通电后产生电磁，使得搪瓷板5吸附在工作底台1上，然后检查搪瓷板5的平整度；

（4）对整平后的搪瓷板5表面进行饰花工作，饰花工作完成后再对电磁吸盘2断电，磁极消失，电磁吸盘2对搪瓷板5失去吸引力，搪瓷板5脱离工作底台，最后移走搪瓷板5。

本实用新型优选所述步骤（1）的折边高度为20~50mm。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本实用新型的保护范围。
