一种对辊式破碎机的制作方法

本发明涉及破碎设备技术领域，具体为一种对辊式破碎机。

背景技术：

目前，对辊式破碎机(对辊破碎机)适用于在水泥、化工、电力、矿山、冶金、建材、耐火材料、煤矿等行业脆性块状物料的粗，中级破碎，其入料粒度大，出料粒度可调，可对抗压强度≤160mpa的物料进行破碎，特别是煤炭行业，使用本机破碎原煤，只要经过除铁、除杂、无须除矸、便可直接进行破碎，破碎出的物料，粒度均匀，过粉碎率低，从而简化了选煤工艺，降低了投资和生产成本，但是目前市场上的破碎机质量参差不齐，且存在安全隐患，破碎效果也不是很好。

技术实现要素：

本发明的目的在于提供一种对辊式破碎机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种对辊式破碎机，包括电动机、底座、螺旋杆、plc控制器和箱体；所述底座的上侧安装有箱体，且箱体的内部两侧安装有转轴，且转轴上安装有辊筒，所述箱体的内部安装有搅拌器，所述底座上通过转轴分别安装有主动飞轮和从动飞轮，且主动飞轮通过传动带与从动飞轮带连接，所述底座上安装有固定轴，固定轴的一侧安装有螺旋杆，所述底座上安装有隔板，且隔板位于螺旋杆的一侧，所述箱体上安装有料斗，且料斗底部安装有进料口，所述箱体的壳体表面安装有电动机，且电动机上安装有电机保护器，且电动机的尾部安装有散热器，所述电动机的输出端安装有主动轮。

优选的，所述plc控制器通过导线与箱体中的蓄电池组连接。

优选的，所述箱体的壳体上设置有散热孔。

优选的，所述料斗的顶端安装有橡胶圈。

优选的，所述底座底部安装有脚垫。

与现有技术相比，本发明的有益效果是：该设备通过在箱体上侧安装有plc控制器，当机器在运行的时候，plc控制器会控制辊筒以及搅拌器的转动速率，当面对不同材质的石料时，机器可以发挥最好的粉碎效果，箱体上侧安装有散热孔，因为机器在运行的时候会产生大量的热量，而散热孔则可以起到很好的散热作用，可以有效的延长箱体内部零件的使用寿命，也可以预防火灾发生，料斗上侧安装有橡胶圈，当使用者往料斗中添加原料时，橡胶圈可以防止使用者被锋利的料斗边缘划伤。

附图说明

图1为本发明的结构示意图；

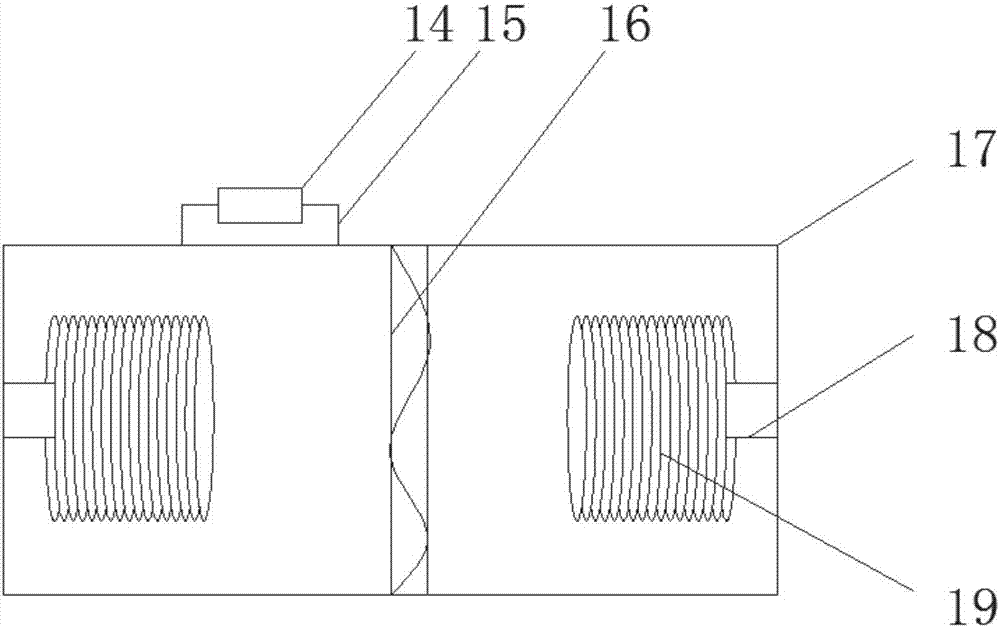

图2为本发明箱体的结构示意图；

图3为本发明电动机的结构示意图。

图中：1-电动机；2-传动带；3-从动飞轮；4-底座；5-脚垫；6-橡胶圈；7-料斗；8-进料口；9-散热孔；10-固定轴；11-隔板；12-主动飞轮；13-螺旋杆；14-plc控制器；15-导线；16-搅拌器；17-箱体；18-转轴；19-辊筒；20-散热器；21-电机保护器；22-主动轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供的一种实施例：一种对辊式破碎机，包括电动机1、底座4、螺旋杆13、plc控制器14和箱体17；底座4的上侧安装有箱体17，且箱体17的内部两侧安装有转轴18，且转轴18上安装有辊筒19，箱体17的内部安装有搅拌器16，plc控制器14会控制辊筒19以及搅拌器16的转动速率，当面对不同材质的石料时，使机器可以发挥最好的粉碎效果，底座4上通过转轴分别安装有主动飞轮12和从动飞轮3，且主动飞轮12通过传动带2与从动飞轮3带连接，底座4上安装有固定轴10，固定轴10的一侧安装有螺旋杆13，底座4上安装有隔板11，且隔板11位于螺旋杆13的一侧，箱体17上安装有料斗7，且料斗7底部安装有进料口8，箱体17的壳体表面安装有电动机1，电动机1的型号为y250m2-4b35，且电动机1上安装有电机保护器21，保护电动机1中的铜丝被烧断，提高电动机1的使用寿命，且电动机1的尾部安装有散热器20，电动机1的输出端安装有主动轮22，plc控制器14通过导线15与箱体17中的蓄电池组连接，箱体17的壳体上设置有散热孔9，机器在运行的时候会产生大量的热量，而散热孔则可以起到很好的散热作用，可以有效的延长箱体内部零件的使用寿命，料斗7的顶端安装有橡胶圈6，当使用者往料斗7中添加原料时，橡胶圈6可以防止使用者在填料过程中被锋利的料斗7的边缘划伤，底座4底部安装有脚垫5，脚垫5可以降低机械在工作过程中的振动力。

工作原理：使用时通过电力系统供电，当准备开始破碎时，我们要先将材料添加至料斗7当中，材料会通过进料口8进入到箱体17当中，随后打开电动机1，智能保护器21和散热器20随即开始运行，主动轮22开始旋转，主动飞轮12通过传动带2带动从动飞轮3转动，plc控制器14控制着搅拌器16和辊筒19的转动速率，从而达到最好的破碎效果，箱体17在运行过程中会产生大量的热量，而散热孔9则起到了很好的散热作用，有效的延长了箱体17内部零件的使用寿命。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

技术总结
本发明公开了一种对辊式破碎机，包括电动机、底座、螺旋杆、PLC控制器和箱体；所述底座的上侧安装有箱体，且箱体的内部两侧安装有转轴，且转轴上安装有辊筒，所述箱体的内部安装有搅拌器，所述底座上通过转轴分别安装有主动飞轮和从动飞轮，且主动飞轮通过传动带与从动飞轮带连接，所述底座上安装有固定轴，固定轴的一侧安装有螺旋杆，所述底座上安装有隔板，且隔板位于螺旋杆的一侧，所述箱体上安装有料斗，且料斗底部安装有进料口，所述箱体的壳体表面安装有电动机，且电动机上安装有电机保护器，且电动机的尾部安装有散热器。本发明料斗上侧安装有橡胶圈，当使用者往料斗中添加原料时，橡胶圈可以防止使用者被锋利的料斗边缘划伤。
