一种多级筛网的反冲洗机构的制作方法

本实用新型涉及反冲洗技术领域，尤其涉及一种多级筛网的反冲洗机构。

背景技术：

养殖业的禽畜粪便中含有大量的水分，需要对其进行固液分离后才能进行后续的环保处理，而筛网广泛应用于斜筛式固液分离机中作为固液分离的核心组件，但是筛网很容易堵塞，人工清理非常困难。

为了提高固液分离机的固液分离效果，大多的斜筛式固液分离机内都具有多级倾斜筛网，以对禽畜粪便进行多次固液分离，提高固液分离的效果，但是现有的多级筛网固液分离机内的每一级筛网均单独设置有一套反冲洗机构，导致多级筛网固液分离机的内部结构过于复杂，传动零部件较多，制作成本难以下降，整机体积庞大。

技术实现要素：

为了解决上述现有技术的不足，本实用新型提供一种多级筛网的反冲洗机构。该多级筛网的反冲洗机构中的每两层筛网共用一套反冲洗机构，在同一套反冲洗机构内设置两条喷管，分别对上一层筛网和下一层筛网进行冲洗，能够简化多级筛网固液分离机的内部结构，减少传动零部件，降低制作成本和减小整机的体积。

本实用新型所要解决的技术问题通过以下技术方案予以实现：

一种多级筛网的反冲洗机构，至少包括第一筛网和第二筛网，所述第一筛网和第二筛网均倾斜设置在固液分离机内，且相互平行；该反冲洗机构设置在所述第一筛网和第二筛网之间，包括第一导轨、第二导轨、第一喷管、第二喷管和驱动单元；所述第一导轨和第二导轨位于所述第一筛网和第二筛网的两端，且与所述第一筛网和第二筛网的倾斜方向平行；所述第一喷管和第二喷管的两端通过滑块套设在所述第一导轨和第二导轨上，且所述滑块连接所述驱动单元并在所述驱动单元的带动下在所述第一导轨和第二导轨上往返滑行，所述第一喷管面向所述第一筛网，所述第二喷管面向所述第二筛网；所述第一喷管面向所述第一筛网的一侧设置有若干第一喷头，所述第二喷管面向所述第二筛网的一侧设置有若干第二喷头，所述第一喷管和第二喷管均设有进水口/进气口。

进一步地，所述驱动单元包括驱动电机、旋转轴、第一定滑轮、第二定滑轮、第一皮带和第二皮带；所述第一定滑轮和第二定滑轮分别固定在所述第一导轨和第二导轨的顶部，所述驱动电机连接旋转轴；所述第一皮带和第二皮带的一端连接所述旋转轴，另一端分别绕过所述第一定滑轮和第二定滑轮后连接所述第一喷管和第二喷管两端的滑块。

进一步地，所述第一喷管和第二喷管上的第一喷头和第二喷头的数量均为8个，分别均匀设置在所述第一喷管和第二喷管上。

本实用新型具有如下有益效果：该多级筛网的反冲洗机构中的每两层筛网共用一套反冲洗机构，在同一套反冲洗机构内设置两条喷管，分别对上一层筛网和下一层筛网进行冲洗，能够简化多级筛网固液分离机的内部结构，减少传动零部件，降低制作成本和减小整机的体积。

附图说明

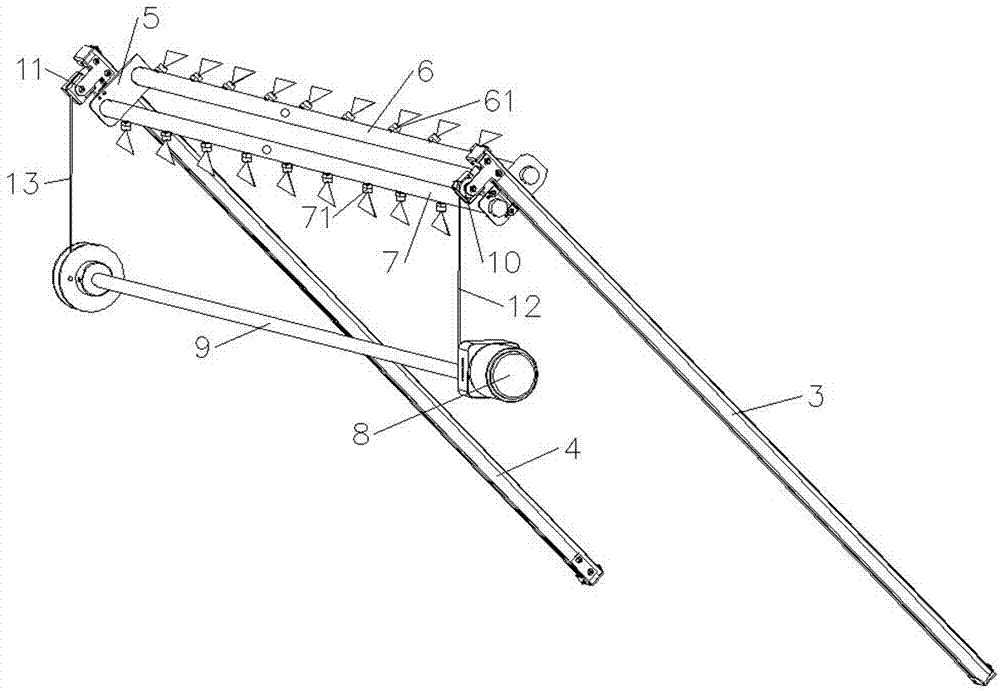

图1为本实用新型提供的多级筛网的反冲洗机构的示意图一；

图2为本实用新型提供的多级筛网的反冲洗机构的示意图二。

具体实施方式

下面结合附图和实施例对本实用新型进行详细的说明。

如图1和2所示，一种多级筛网的反冲洗机构，至少包括第一筛网1和第二筛网2，所述第一筛网1和第二筛网2均倾斜设置在固液分离机内，且相互平行；该反冲洗机构设置在所述第一筛网1和第二筛网2之间，包括第一导轨3、第二导轨4、第一喷管6、第二喷管7和驱动单元；所述第一导轨3和第二导轨4位于所述第一筛网1和第二筛网2的两端，且与所述第一筛网1和第二筛网2的倾斜方向平行；所述第一喷管6和第二喷管7的两端通过滑块5套设在所述第一导轨3和第二导轨4上，且所述滑块5连接所述驱动单元并在所述驱动单元的带动下在所述第一导轨3和第二导轨4上往返滑行，所述第一喷管6面向所述第一筛网1，所述第二喷管7面向所述第二筛网2；所述第一喷管6面向所述第一筛网1的一侧设置有若干第一喷头61，所述第二喷管7面向所述第二筛网2的一侧设置有若干第二喷头71，所述第一喷管6和第二喷管7均设有进水口/进气口。

该多级筛网的反冲洗机构中的第一筛网1和第二筛网2共用一套反冲洗机构，在同一套反冲洗机构内设置第一喷管6和第二喷管7，分别对第一筛网1和第二筛网2进行冲洗，能够简化多级筛网固液分离机的内部结构，减少传动零部件，降低制作成本和减小整机的体积。具体实现时，所述第一导轨3和第二导轨4可固定在固液分离机内，也可以固定在所述第一筛网1的背面上或所述第二筛网2的正面上，当固液分离机每工作一段时间后，从所述第一喷管6和第二喷管7的进水口/进气口通入高压水/高压气，便可以对所述第一筛网1和第二筛网2同时进行冲洗，同时启动所述驱动单元，所述第一喷管6和第二喷管7便可以在所述第一导轨3和第二导轨4上往返滑动。

所述驱动单元包括驱动电机8、旋转轴9、第一定滑轮10、第二定滑轮11、第一皮带12和第二皮带13；所述第一定滑轮10和第二定滑轮11分别固定在所述第一导轨3和第二导轨4的顶部，所述驱动电机8连接旋转轴9；所述第一皮带12和第二皮带13的一端连接所述旋转轴9，另一端分别绕过所述第一定滑轮10和第二定滑轮11后连接所述第一喷管6和第二喷管7两端的滑块5。

具体实现时，所述驱动电机8和旋转轴9固定在固液分离机内，通过所述驱动电机8带动所述旋转轴9旋转，所述旋转轴9旋转并将所述第一皮带12和第二皮带13卷起来或放出来，所述第一皮带12和第二皮带13的卷放过程带动所述第一喷管6和第二喷管7作往返滑动。

优选地，所述第一喷管6和第二喷管7上的第一喷头61和第二喷头71的数量均为8个，分别均匀设置在所述第一喷管6和第二喷管7上。

以上所述实施例仅表达了本实用新型的实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制，但凡采用等同替换或等效变换的形式所获得的技术方案，均应落在本实用新型的保护范围之内。
