本实用新型涉及一种三通接头。
背景技术:
在自来水的管路中,与三通接头相联的水龙头,在需要修理或更换时,必须关掉龙头所在管路的总阀。若是居民区,势必影响邻居的正常用水;若是厂、矿单位,也必定不同程度影响生产。
技术实现要素:
为解决上述技术问题,本实用新型提供了一种维修方便,具有自动关闭功能的三通接头。
为达到上述目的,本实用新型的技术方案是:一种三通接头,包括内径端口设有内螺纹的主管体和接龙头体,主管体和接龙头体之间的连接处设有直角圆槽,直角圆槽侧壁上固定有密封圈,接龙头体末端设有固定座,固定座内分别设有圆环孔和中心孔,在中心孔内穿入有压杆,压杆两端分别固定有密封帽和压座,在固定座与压座之间且在压杆的外周上环绕有压缩弹簧。
本实用新型具有自动关闭功能,在需要维修、更换水龙头时,无需关闭总阀,直接用扳手拧下水龙头即可,管路也不会漏水,方便快捷。
附图说明
图1为本实用新型在水龙头旋入时的正常使用状态图;

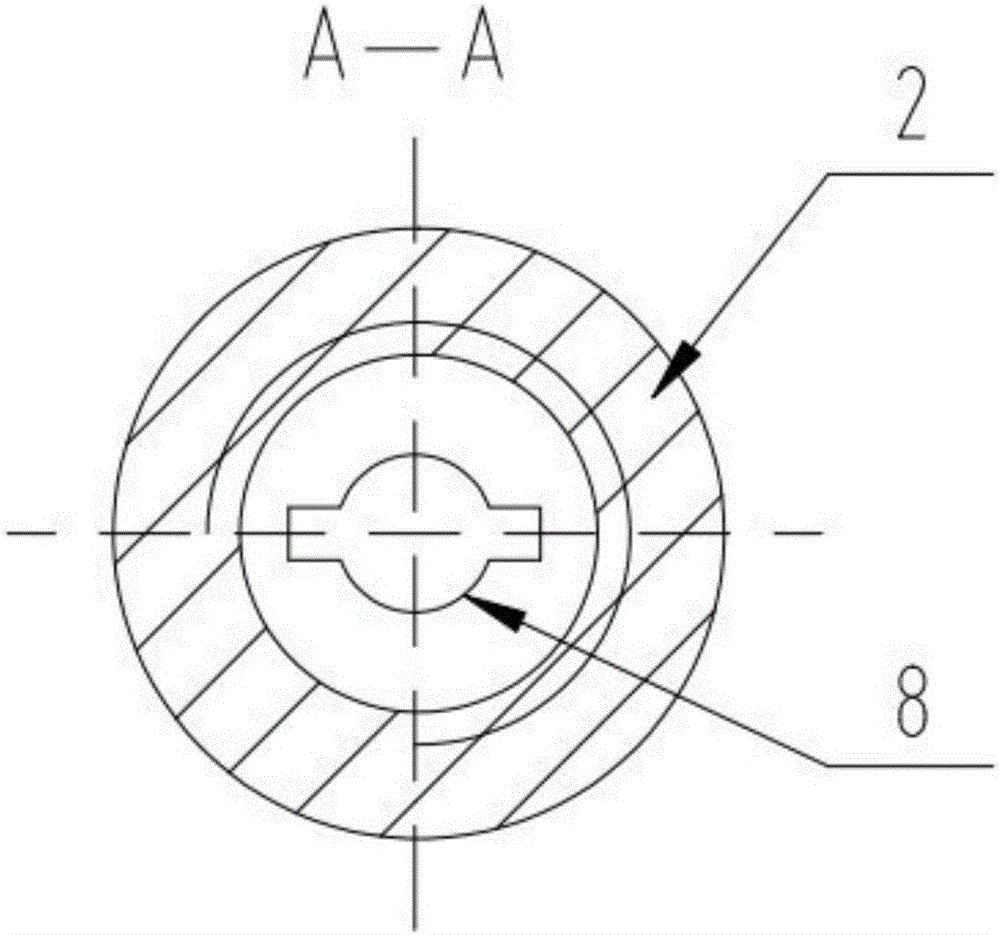

图2为图1的A-A剖视图;
图3为本实用新型在水龙头旋出时的自动关闭的结构示意图。
图中:主管体1、接龙头体2、直角圆槽3、密封圈4、固定座5、圆环孔51、中心孔52、压杆6、密封帽7、压座8、压缩弹簧9。
具体实施方式
下面结合附图,并结合实施例,对本实用新型做进一步的说明。
实施例:
如图1、图2、图3所示,一种三通接头,包括内径端口设有内螺纹的主管体1和接龙头体2,主管体1和接龙头体2之间的连接处设有直角圆槽3,直角圆槽3侧壁上固定有密封圈4,接龙头体2末端设有固定座5,固定座5内分别 设有圆环孔51和中心孔52,在中心孔52内穿入有压杆6,压杆6两端分别固定有密封帽7和压座8,在固定座5与压座8之间且在压杆6的外周上环绕有压缩弹簧9。
本实用新型的工作原理为:主管体1与管路连接,水龙头与接龙头体2连接。当水龙头与接龙头体2连接后,压座8迫使压杆6向后移,密封帽7即被打开,水流经固定座5上的圆环孔51和中心孔52与压杆6之间的间隙流入,再经压座8与接龙头体2内径之间的间隙流入至水龙头中;当需要拆下水龙头维修时,无需关闭总阀,直接用扳手拧下水龙头即可,管路不会漏水,这是因为水龙头在往外旋出的过程中,密封帽7在压缩弹簧9的复位作用下向前移,并直至密封封堵直角圆槽3,从而达到自动关闭水龙头进水水路的功能。
